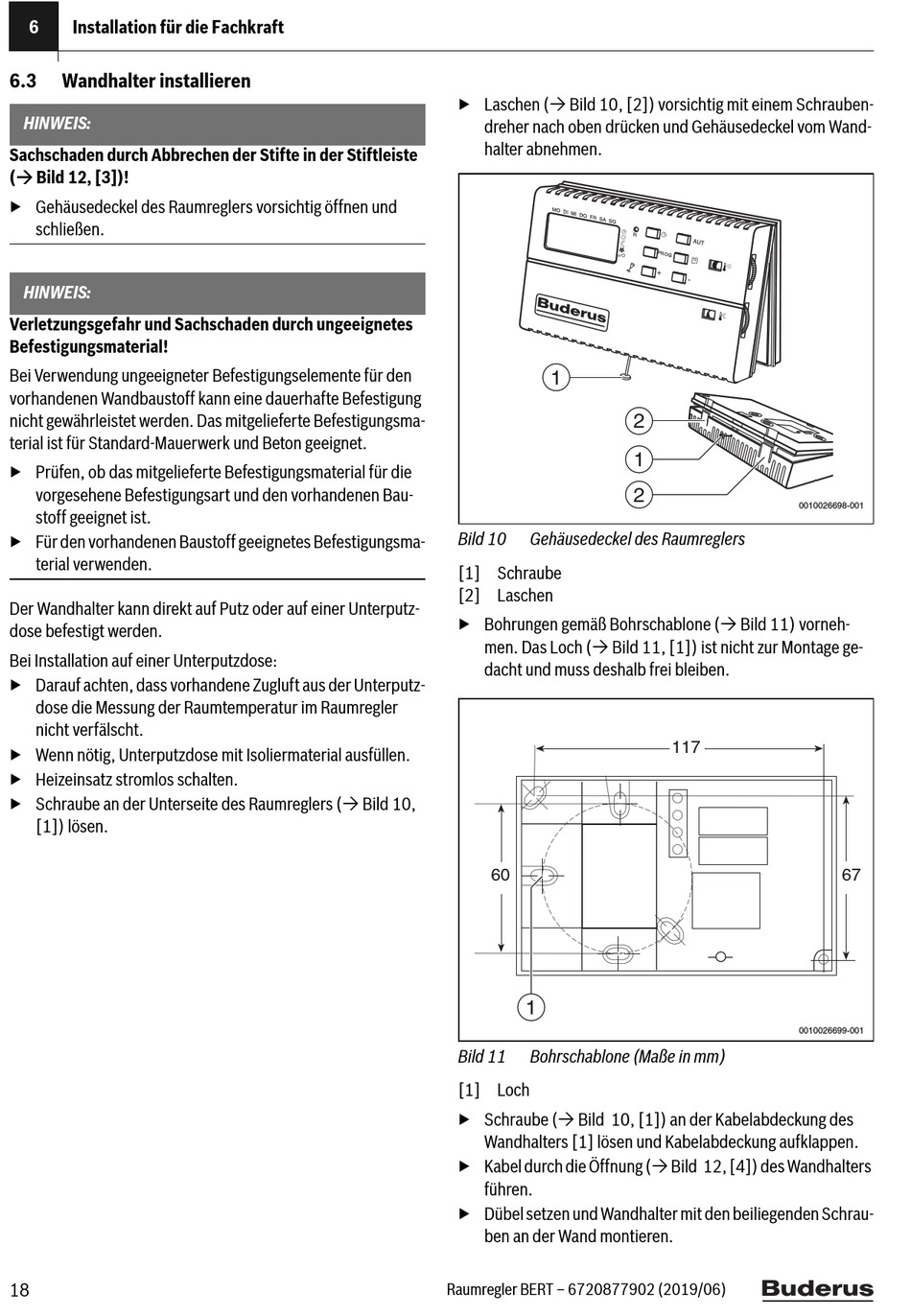

6 Installation für die Fachkraft
6.3

Wandhalter installieren

HINWEIS:
Sachschaden durch Abbrechen der Stifte in der Stiftleiste
( Bild 12, [3])!
▶ Gehäusedeckel des Raumreglers vorsichtig öffnen und
schließen.
HINWEIS:
Verletzungsgefahr und Sachschaden durch ungeeignetes
Befestigungsmaterial!
Bei Verwendung ungeeigneter Befestigungselemente für den
vorhandenen Wandbaustoff kann eine dauerhafte Befestigung
nicht gewährleistet werden. Das mitgelieferte Befestigungsma-
terial ist für Standard-Mauerwerk und Beton geeignet.
▶ Prüfen, ob das mitgelieferte Befestigungsmaterial für die
vorgesehene Befestigungsart und den vorhandenen Bau-
stoff geeignet ist.
▶ Für den vorhandenen Baustoff geeignetes Befestigungsma-
terial verwenden.
Der Wandhalter kann direkt auf Putz oder auf einer Unterputz-
dose befestigt werden.
Bei Installation auf einer Unterputzdose:
▶ Darauf achten, dass vorhandene Zugluft aus der Unterputz-
dose die Messung der Raumtemperatur im Raumregler
nicht verfälscht.
▶ Wenn nötig, Unterputzdose mit Isoliermaterial ausfüllen.
▶ Heizeinsatz stromlos schalten.
▶ Schraube an der Unterseite des Raumreglers ( Bild 10,
[1]) lösen.
18
▶ Laschen ( Bild 10, [2]) vorsichtig mit einem Schrauben-
dreher nach oben drücken und Gehäusedeckel vom Wand-
halter abnehmen.
1
Bild 10 Gehäusedeckel des Raumreglers
[1] Schraube
[2] Laschen
▶ Bohrungen gemäß Bohrschablone ( Bild 11) vorneh-
men. Das Loch ( Bild 11, [1]) ist nicht zur Montage ge-
dacht und muss deshalb frei bleiben.
60
1
Bild 11 Bohrschablone (Maße in mm)
[1] Loch
▶ Schraube ( Bild 10, [1]) an der Kabelabdeckung des
Wandhalters [1] lösen und Kabelabdeckung aufklappen.
▶ Kabel durch die Öffnung ( Bild 12, [4]) des Wandhalters
führen.
▶ Dübel setzen und Wandhalter mit den beiliegenden Schrau-
ben an der Wand montieren.
Raumregler BERT – 6720877902 (2019/06)
2
1
2
0010026698-001
117
0010026699-001
67
