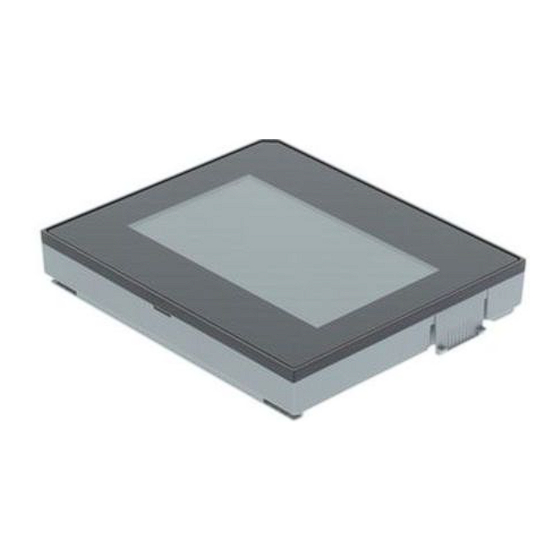

- Seite 1 Installationsanleitung Systembedieneinheit Logamatic BC400-FO Vor Installation und Wartung sorgfältig lesen. -3º Manuell º Heizen º Gas-Brennwertgerät Wunschtemperatur Druck: 1.5 bar º gemessen...
- Seite 2 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
-
Seite 3: Inhaltsverzeichnis
14 Datenschutzhinweise ....... . 25 Logamatic BC400-FO – 6721846862 (2022/01) -
Seite 4: Symbolerklärung Und Sicherheitshinweise
Wiedereinschalten sichern. Wichtige Informationen ohne Gefahren für Menschen oder Sachen wer- – Spannungsfreiheit feststellen. den mit dem gezeigten Info-Symbol gekennzeichnet. ▶ Produkt keinesfalls an Netzspannung anschließen. ▶ Anschlusspläne weiterer Anlagenteile ebenfalls be- achten. Logamatic BC400-FO – 6721846862 (2022/01) -
Seite 5: Angaben Zum Produkt
Angaben in der technischen Dokumentation zu Wärmeerzeugern, Hei- zungsreglern oder zum BUS-System EMS gelten auch weiterhin. 1) In Heizungsanlagen mit mehreren Heizgeräten (Kaskaden) ist aus diesem Grund zusätzlich eine Bedieneinheit RC310 erforderlich, die als Master-Regler für die gesamte Kaskade fungiert. Logamatic BC400-FO – 6721846862 (2022/01) -
Seite 6: Bedienfeldübersicht
Regelung mit oder ohne Einfluss der Raumtemperatur. -3º Manuell º Heizen º Gas-Brennwertgerät Wunschtemperatur Druck: 1.5 bar º gemessen 0010042609-001 Bild 1 Systembedieneinheit Allgemeine Einstellungen Systemstatus Aktuelle Außentemperatur Hilfe Nächste Seite Aktuelle Seite Schornsteinfeger-Modus 0010009909-001 Bild 2 Geeigneter Installationsort des Außentemperaturfühlers Logamatic BC400-FO – 6721846862 (2022/01) -
Seite 7: Inbetriebnahme
Wichtige Einstellungen für die Solaranlage Solareinstellungen werden nur angezeigt, wenn eine Solaranlage vor- handen und konfiguriert ist. Weitere Details finden Sie in der techni- schen Dokumentation des Solarmoduls. • Einstellungen der Solaranlage prüfen ( Kapitel 8.5, Seite 18). Logamatic BC400-FO – 6721846862 (2022/01) - Seite 8 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
-
Seite 9: Speichern Der Einstellungen
WW-System I (FriWa) Solar Lüftung Werkseinstellungen Diagnose ( Kapitel 9) Funktionstests Störungen Kontaktdaten Installateur Monitordaten ( Kapitel 10) Wärmeerzeuger Anlageninfo Heizkreis 1 ... 4 WW-System I (intern) | WW-System I (extern) Solar Systemkomponenten Demo-Betrieb aktivieren Logamatic BC400-FO – 6721846862 (2022/01) -
Seite 10: Menü Anlageneinstellungen
Wärmeerzeuger installiert ist. cker). Hybridsystem Nicht installiert | Installiert: Einstellung, ob ein Hyb- Zeitintervall 3 ... 10 ... 60 min: Zeitintervall zwischen Aus- und ridsystem installiert ist. Taktsperre Wiedereinschalten des Brenners in Minuten. Logamatic BC400-FO – 6721846862 (2022/01) - Seite 11 Einstellungen im Menü Wärmeerzeuger gramm) Ein (mit min. Wärmeerzeugerleistung): Pro- gramm zum Füllen des Siphons im Wärmeerzeuger mit minimaler Kesselleistung eingeschaltet. Ein (mit minimaler Heizleistung): Programm zum Füllen des Siphons im Wärmeerzeuger mit minima- ler Heizleistung eingeschaltet. Logamatic BC400-FO – 6721846862 (2022/01)
-
Seite 12: Menü Heizen
Außentemperaturgeführt | Außentemperatur mit • Kurze Überhöhung der Vorlauftemperatur bei Fußpunkt | Raumtemperaturgeführt | Schnellaufheizung Konstantheizkreis | Einzelraumgeführt: Weitere De- tails zur Regelungsart "Regelungsarten", Tab. 5 Einstellungen für den Menüpunkt Dämpfung Gebäudeart Seite 11 Logamatic BC400-FO – 6721846862 (2022/01) - Seite 13 Einfluss der Raumtemperatur auf die Heizkurve. Solareinfluss – 5 ... – 1 K: Die Solareinstrahlung beeinflusst in gewissen Grenzen die außentemperaturgeführte Regelung (solarer Wärmegewinn senkt die erforder- liche Wärmeleistung). Aus: Solareinstrahlung wird bei der Regelung nicht berücksichtigt. Logamatic BC400-FO – 6721846862 (2022/01)
- Seite 14 Auto (Konstantheizkreis Heizkurve HK1 phasenweise nach Zeitprogramm beheizt) ausgewählt wurde und am Modul MM 100/MM 200 eine Wärmeanforderung über MD1 Einen Punkt zum Einstellen wählen anliegt. vorl º auβ C º 0010042646-001 Bild 5 Startmenü Heizkurve Logamatic BC400-FO – 6721846862 (2022/01)
- Seite 15 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Seite 16 Vorlauftemperatur zur entsprechenden Außentemperatur basiert. Heizkurve HK1 Endpunkt 55 º vorl º auβ C º 0010005494-001 Bild 9 Einstellung der Heizkurve für Fußbodenheizung Steigung über Auslegungstemperatur T und minimale Außen- temperatur T A,min 0010042643-001 Bild 7 Fußpunkt einstellen Logamatic BC400-FO – 6721846862 (2022/01)
- Seite 17 Bedürfnisse des Betreibers folgende Absenkarten zur Verfügung: • Reduzierter Betrieb: Die Räume bleiben im Absenkbetrieb tempe- riert. Diese Absenkart ist: – sehr komfortabel – empfohlen für Fußbodenheizung. • Außentemperaturschwelle: Unterschreitet die gedämpfte Außen- temperatur den Wert einer einstellbaren Außentemperaturschwelle, Logamatic BC400-FO – 6721846862 (2022/01)
-
Seite 18: Estrichtrocknung
Anlage installiert und eingestellt ist. In diesem Menü wird ein Estrichtrocknungsprogramm für den ausge- wählten Heizkreis oder die gesamte Anlage eingestellt. Um einen neuen Estrich zu trocknen, durchläuft die Heizung einmal selbsttätig das Est- richtrocknungsprogramm. Logamatic BC400-FO – 6721846862 (2022/01) -
Seite 19: Menü Warmwassersystem
Bild 13 Ablauf der Estrichtrocknung mit den Grundeinstellungen in der Warmwasserver- Eco: Die Speicherbeladung erfolgt effizient mit einer Aufheizphase fügbarkeit höheren Hysterese zur Warmwasser-Solltempera- tur. Hoch: Die Speicherbeladung erfolgt komfortorien- tiert und damit häufigeren WW-Nachladung. Logamatic BC400-FO – 6721846862 (2022/01) - Seite 20 • Automatik: Nein: Die thermische Desinfektion wird nicht automa- ( Bedienungsanleitung des Wärmeerzeugers) tisch durchgeführt. Manuelles Starten der thermischen Desinfektion ist möglich. Eigenes Zeitprogramm: Eigenes Zeitprogramm für die Zirkulation aktivieren. Weiterführende Informa- tionen und Einstellung des eigenen Zeitprogramms ( Bedienungsanleitung des Wärmeerzeugers) Logamatic BC400-FO – 6721846862 (2022/01)
-
Seite 21: Menü Solar
In diesem Menü können Sie Ihre Kontaktdaten bestehend aus Name, Ad- resse und Telefonnummer hinterlegen. Die Kontaktadresse wird dem Endkunden bei einer Störungsanzeige oder einer anstehenden Wartung automatisch angezeigt. Der Endkunde kann Sie dann benachrichtigen, um einen Termin zu vereinbaren. Logamatic BC400-FO – 6721846862 (2022/01) -
Seite 22: Menü Monitordaten
Regelgerät laut Tabelle prüfen nicht übereinstimmen, dann das Zu große Verluste Zirkulationslei- Zirkulationsleitung prüfen Regelgerät austauschen tung Tab. 14 Den Warmwasserfühler laut Tabel- Bei Abweichungen zu den Tabel- le prüfen lenwerten den Fühler austauschen Tab. 16 Logamatic BC400-FO – 6721846862 (2022/01) - Seite 23 Spannungswerte Mischermodul auf Beschädigung modul laut Tabelle prüfen nicht übereinstimmen, dann das prüfen. BUS-Spannung am Mi- Solarmodul austauschen schermodul muss zwischen 12- Tab. 25 15 V DC liegen Mischermodul defekt Mischermodul austauschen Logamatic BC400-FO – 6721846862 (2022/01)
-
Seite 24: Übersicht Des Servicemenüs
– VR1 Rückl.-Mischerventil – Pufferspeicher – Sperrmodus – Hybridsystem – Hybrid Variante – Regelungsstrategie – Bivalenztemperatur – Energiepreise – CO2 Faktor elektr. Strom – Geräuscharmer Betrieb – Funktion ext. Anschlüsse – Konfiguration PV-Eingang – Manuelle Enteisung Logamatic BC400-FO – 6721846862 (2022/01) - Seite 25 – Aktuelle Solarkonfiguration – WW-System I (intern) – Solarkonfiguration ändern – Expertenansicht – Einstellungen – Warmwasser-Solltemperatur – Solarsystem starten – Warmwasserkomfort – Lüftung – Therm. Desinfektion – Expertenansicht – Tägl. Aufheizung – Gerätetyp – Zirkulationspumpe – Nennvolumenstrom Logamatic BC400-FO – 6721846862 (2022/01)
- Seite 26 – CO2 Faktor elektr. Strom – Störungen – Eingänge – Akt. Störungen Anlage – Ausgänge – Störungshistorie WE – Temperaturen – Reset Störungshist. WE – Statistik – Störungshistorie Anlage – Energieverbrauch – Reset Störungshist. Anlage – Abgegebene Energie Logamatic BC400-FO – 6721846862 (2022/01)
- Seite 27 – Funkmodul – Warmwasser-Solltemperatur Demo-Betrieb aktivieren – TW1 WW-Temperatur – TS19 Warmwasser-Isttemp. – TS18 WW-Isttemp. Sp. unten – TS17 Wärmetauschertemp. – PW1 Speicherladepumpe – PS11 Primärkreisp. – PS12 Sekundärkreisp. – Therm. Desinfektion – PS13 Zirkulationspumpe Logamatic BC400-FO – 6721846862 (2022/01)
-
Seite 28: Umweltschutz Und Entsorgung
Göllnergasse 15-17, 1030 Wien, Öster- Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- reich, [LU] Ferroknepper Buderus S.A., Z.I. Um cher Gesichtspunkte bestmögliche Technik und Materialien ein. Monkeler, 20, Op den Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg verarbeiten Produkt- und Installationsin-... - Seite 29 Bosch Thermotechnik GmbH Sophienstrasse 30-32 D-35576 Wetzlar www.bosch-thermotechnology.com...
