2.

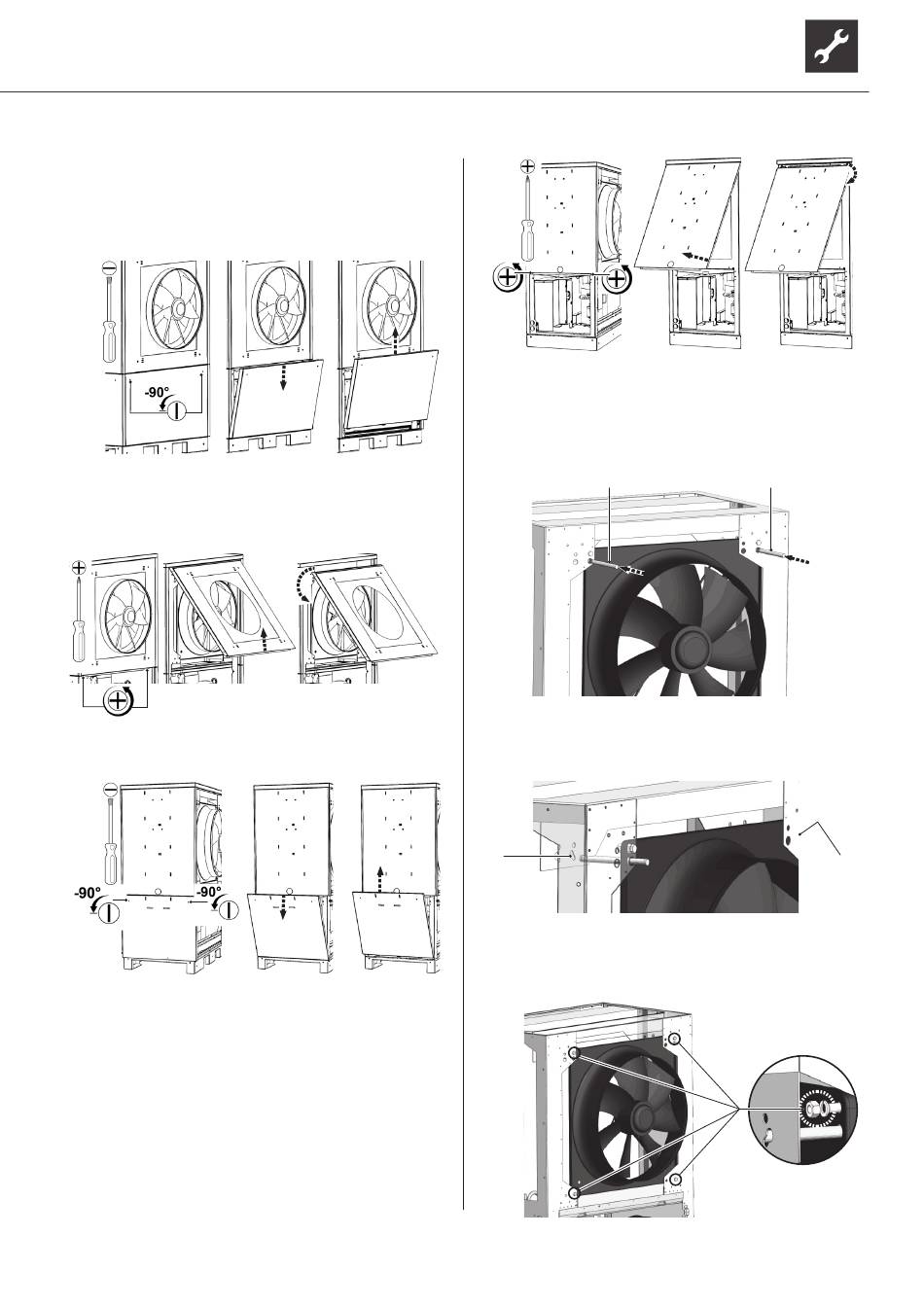

Untere Fassadierung an der Ventilatorseite vom
Gerät
abnehmen.
schrauben lösen. Um 90° nach links drehen.
Untere Fassadierung oben schräg nach vorne
ziehen, ausheben und sicher abstellen.
3.
Schrauben an der Unterseite der oberen Fassa-
dierung entfernen.
Fassadierung schräg anheben, aushängen und
sicher abstellen.
4.
Anschließend auch seitliche Fassadierungen vom
Gerät abnehmen und sicher abstellen.
Beispiel:
Untere Fassadierung auf Bedienseite
abnehmen
Technische Änderungen vorbehalten | 83031300dDE | ait-deutschland GmbH
Hierzu
Schnellverschluss-
Beispiel:
Obere Fassadierung auf Bedienseite
abnehmen
5.
Am Ventilator die beiden im Lieferumfang ent-
haltenen Abstandshalter durch Blechlasche und
Ventilator einfädeln.
6.
Anschließend auf beiden Seiten die Abstandshal-
ter jeweils in die Schlüsselloch-Ausstanzung der
oberen Blechlasche im Geräteinnern einhängen.
7.
An der Geräteinnenseite alle vier Muttern (M12)
der Verschraubungen des Ventilators lösen und
zusammen mit den Federringen abnehmen.
9
