ibaLink-SM-64-io
4

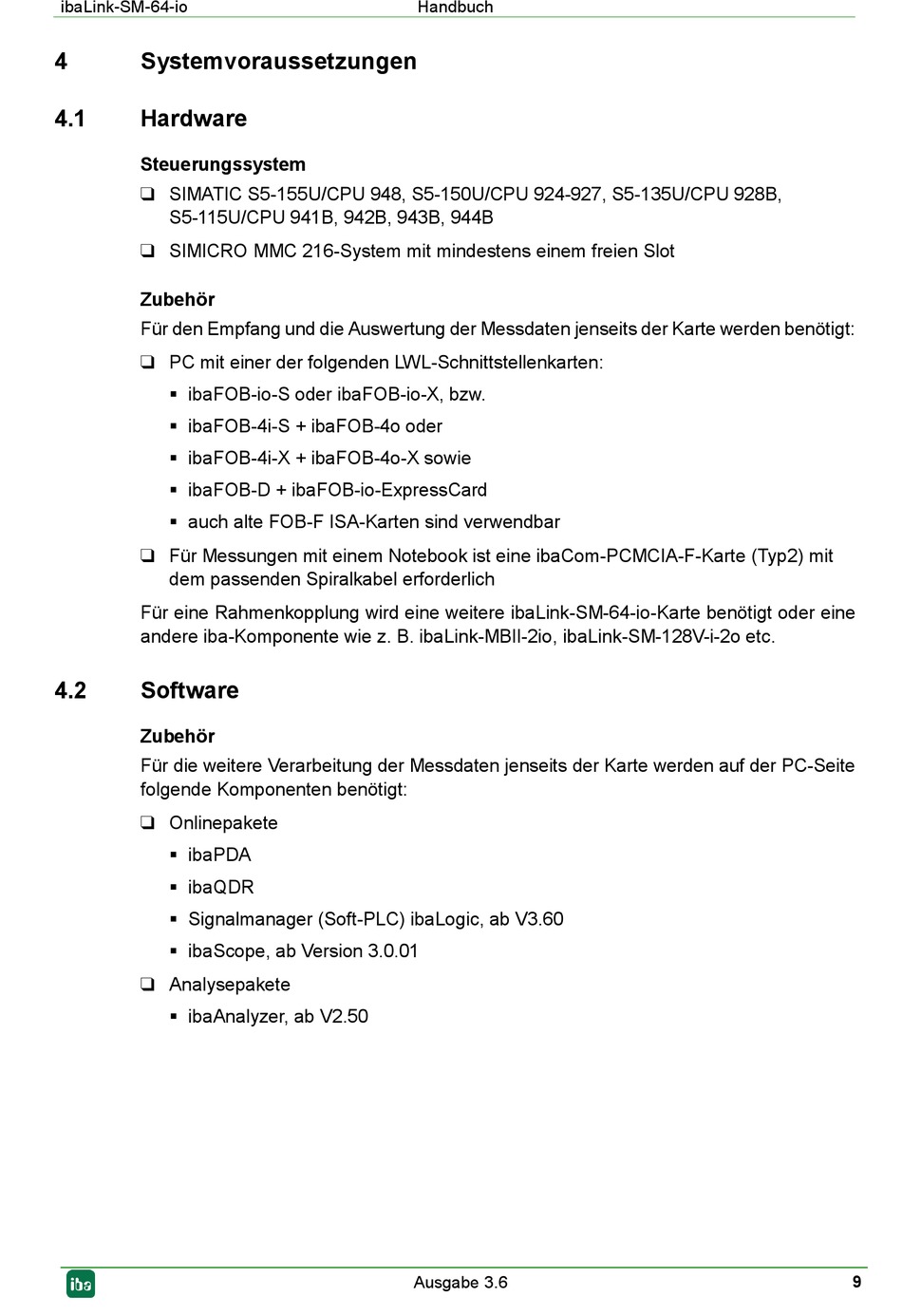

Systemvoraussetzungen

4.1

Hardware

Steuerungssystem
 SIMATIC S5-155U/CPU 948, S5-150U/CPU 924-927, S5-135U/CPU 928B,
S5-115U/CPU 941B, 942B, 943B, 944B
 SIMICRO MMC 216-System mit mindestens einem freien Slot
Zubehör
Für den Empfang und die Auswertung der Messdaten jenseits der Karte werden benötigt:
 PC mit einer der folgenden LWL-Schnittstellenkarten:
 ibaFOB-io-S oder ibaFOB-io-X, bzw.
 ibaFOB-4i-S + ibaFOB-4o oder
 ibaFOB-4i-X + ibaFOB-4o-X sowie
 ibaFOB-D + ibaFOB-io-ExpressCard
 auch alte FOB-F ISA-Karten sind verwendbar
 Für Messungen mit einem Notebook ist eine ibaCom-PCMCIA-F-Karte (Typ2) mit
dem passenden Spiralkabel erforderlich
Für eine Rahmenkopplung wird eine weitere ibaLink-SM-64-io-Karte benötigt oder eine
andere iba-Komponente wie z. B. ibaLink-MBII-2io, ibaLink-SM-128V-i-2o etc.
4.2

Software

Zubehör
Für die weitere Verarbeitung der Messdaten jenseits der Karte werden auf der PC-Seite
folgende Komponenten benötigt:
 Onlinepakete
 ibaPDA
 ibaQDR
 Signalmanager (Soft-PLC) ibaLogic, ab V3.60
 ibaScope, ab Version 3.0.01
 Analysepakete
 ibaAnalyzer, ab V2.50
Handbuch
Ausgabe 3.6
9
