6.2
Anschlüsse und Bedienelemente auf der Platine
Auf der Bestückungsseite der Platine befinden sich drei DIL-Schalter, mit denen die Da-
tenformate und Betriebsarten eingestellt werden können.
Lage der Elemente

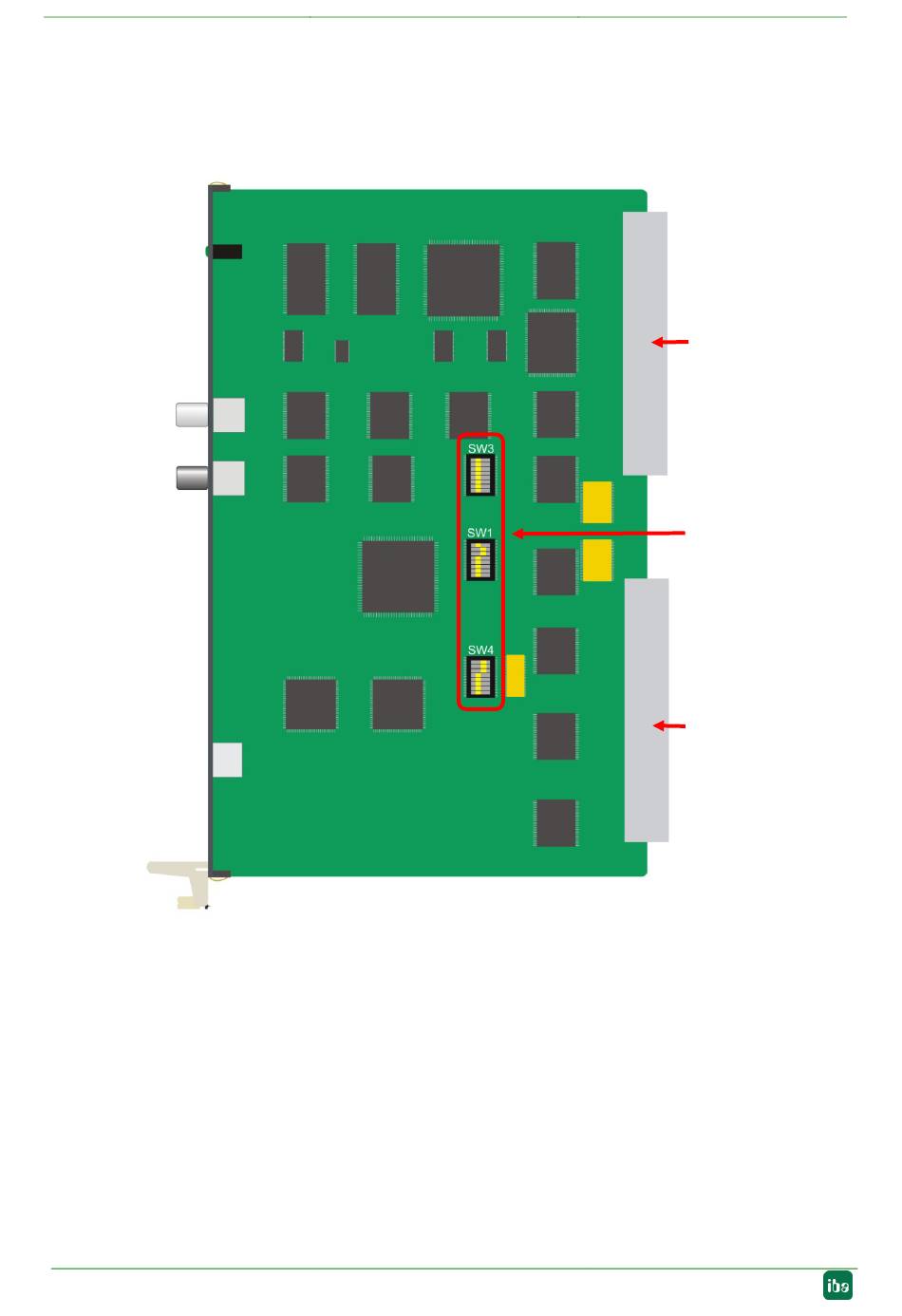

Abbildung 2: Bestückungsseite
1)
Werkseinstellung der DIL-Schalter
14
Handbuch
Ausgabe 3.6
ibaLink-SM-64-io
System-
Steckverbinder (X1)
DIL-Schalter
1)
System-
Steckverbinder (X2)
