7.4
E/A-Betrieb
Die ibaLink-SM-64-io-Baugruppe dient hierbei als E/A-Erweiterung für SPS-Systeme.
Um Werte aus dem S5- oder MMC-System über die ibaLink-SM-64-io-Karte auszuge-
ben, wird das Gerät Padu8-O eingesetzt. Umgekehrt, für die Eingaberichtung werden
Padu8-Geräte verwendet. Bis zu acht Geräte sind an den LWL-Kanal, jeweils in Ein- und
Ausgaberichtung anschließbar.
Als Ein-Ausgabegeräte können auch die Komponenten ibaNet750-BM zum Anschluss
der Ein-/Ausgabeklemmen von WAGO / Beckhoff eingesetzt werden.
Außerdem können natürlich auch ibaPDA oder ibaLogic angeschlossen werden.
Am optischen Bus sind nur Linienstrukturen zugelassen.

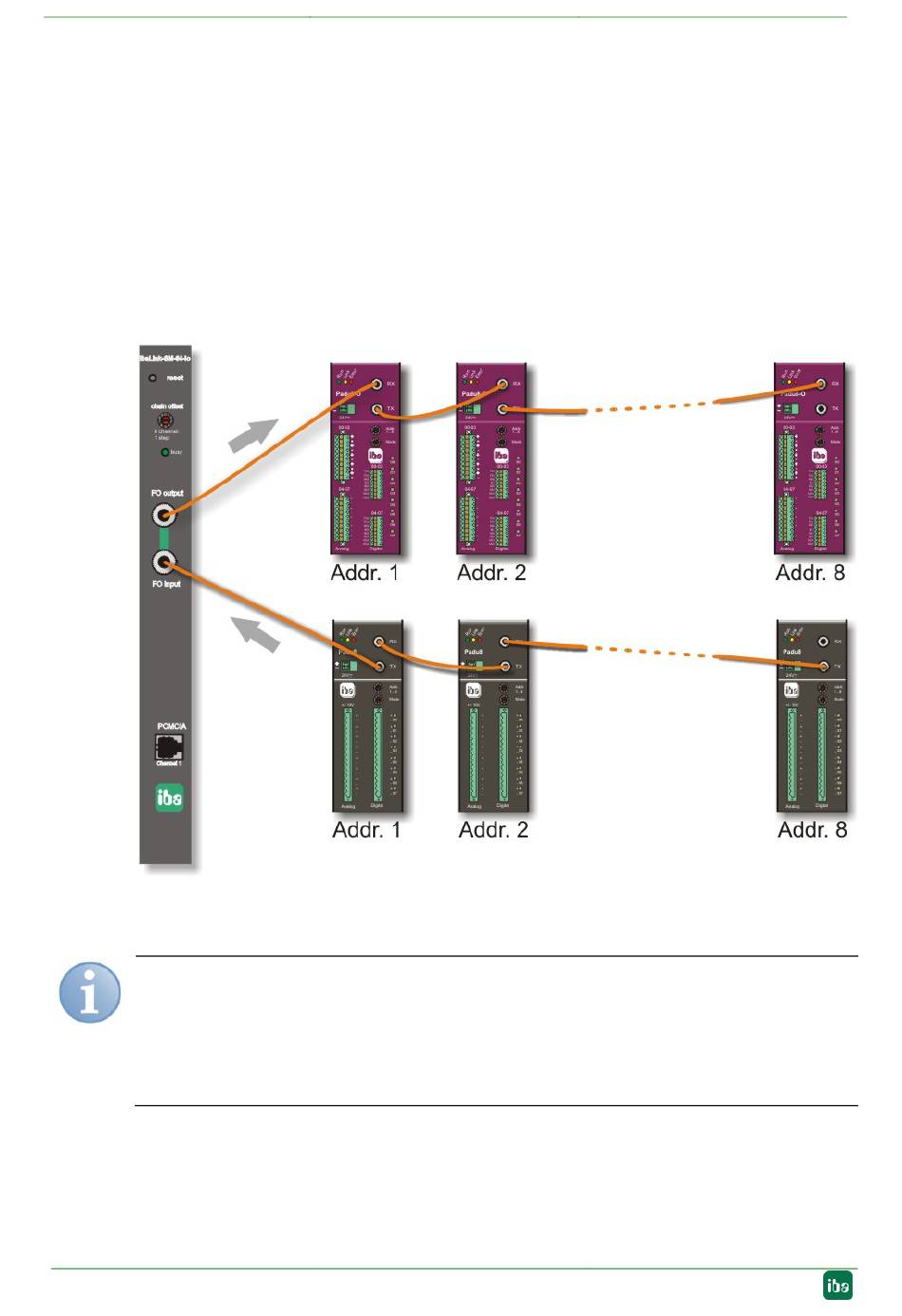

Abbildung 7: ibaLink-SM-64-io im E/A-Betrieb mit Padu8 und Padu8-O
Hinweis
Die Baugruppe ibaLink-SM-64-io ist hierbei nicht im Kaskadenbetrieb.
Bei dem oben gezeigten Beispiel wird die Kaskade vollständig außerhalb realisiert, so
dass vollständige Telegramme gesendet und empfangen werden können. Die Karte ar-
beitet in einem reinen E/A-Betrieb.
