4.5.1 2-Leiter-Betrieb
OUT2 (Pin 2) Druckproportionales Analogsignal 4���20 mA
4.5.2 3-Leiter-Betrieb
OUT1 (Pin 4) Kommunikation per IO-Link
OUT2 (Pin 2) Druckproportionales Analogsignal 4���20 mA

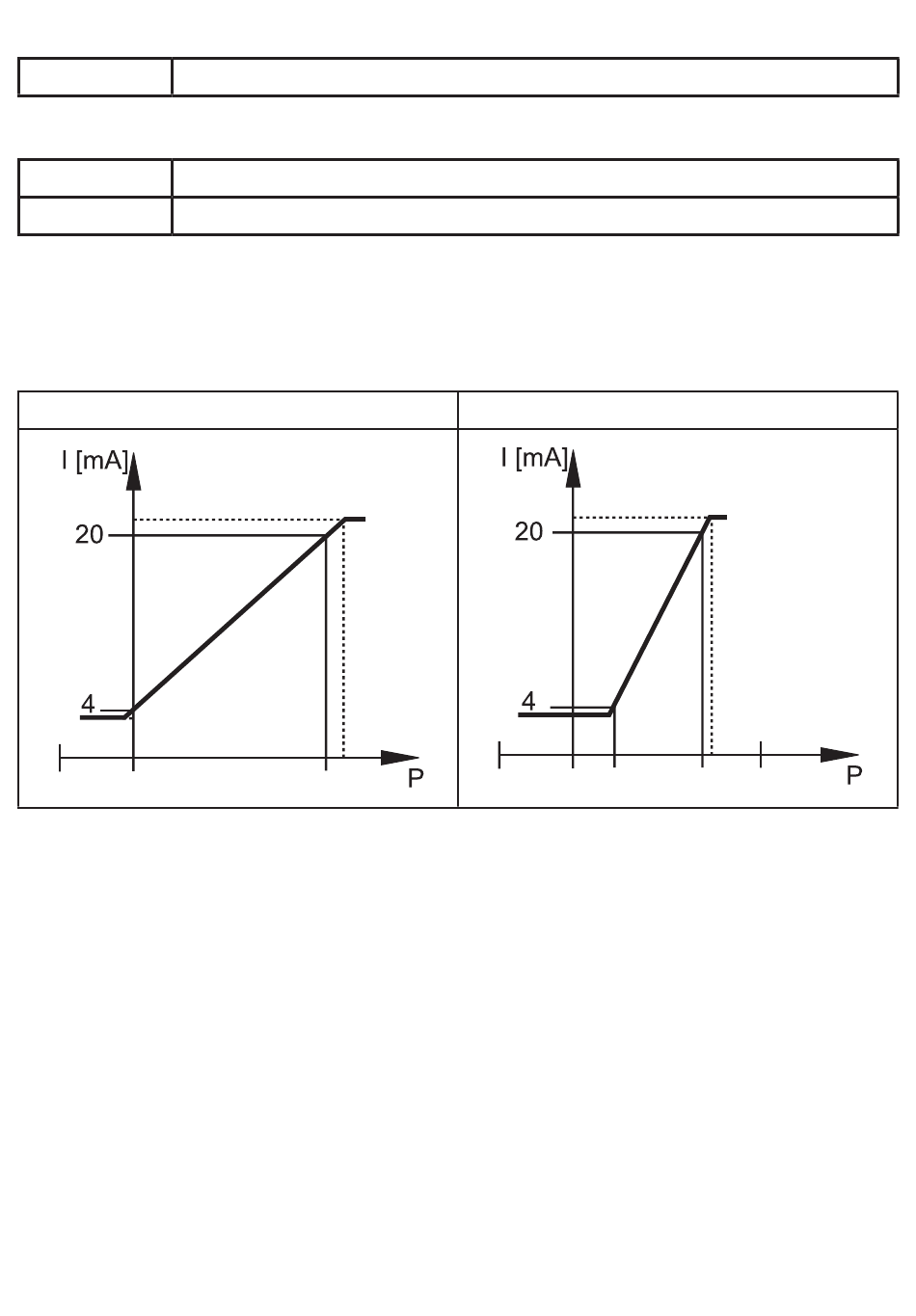

4.6 Analogfunktion
OUT2 stellt einen Analogausgang bereit:
Mindestabstand zwischen [ASP2] und [AEP2] = 20 % der Messspanne�
Werkseinstellung
MAW
P =
Systemdruck
MAW =
Messbereich Anfangswert
ASP2 =
Analogstartpunkt [ASP2]
Innerhalb der Messbereichseinstellung liegt der Ausgangssignal-Bereich zwischen 4 und
20 mA�
Weiter wird signalisiert:
• Systemdruck oberhalb [AEP2]: 20���20,5 mA�
• Systemdruck unterhalb [ASP2]: 4���3,8 mA�
• Fehlersignalisierung nach Namur: 21,5 mA�
6
MEW
Messbereich skaliert
MAW
ASP2
MEW =
Messbereich Endwert
AEP2 =
Analogendpunkt [AEP2]
AEP2
MEW
