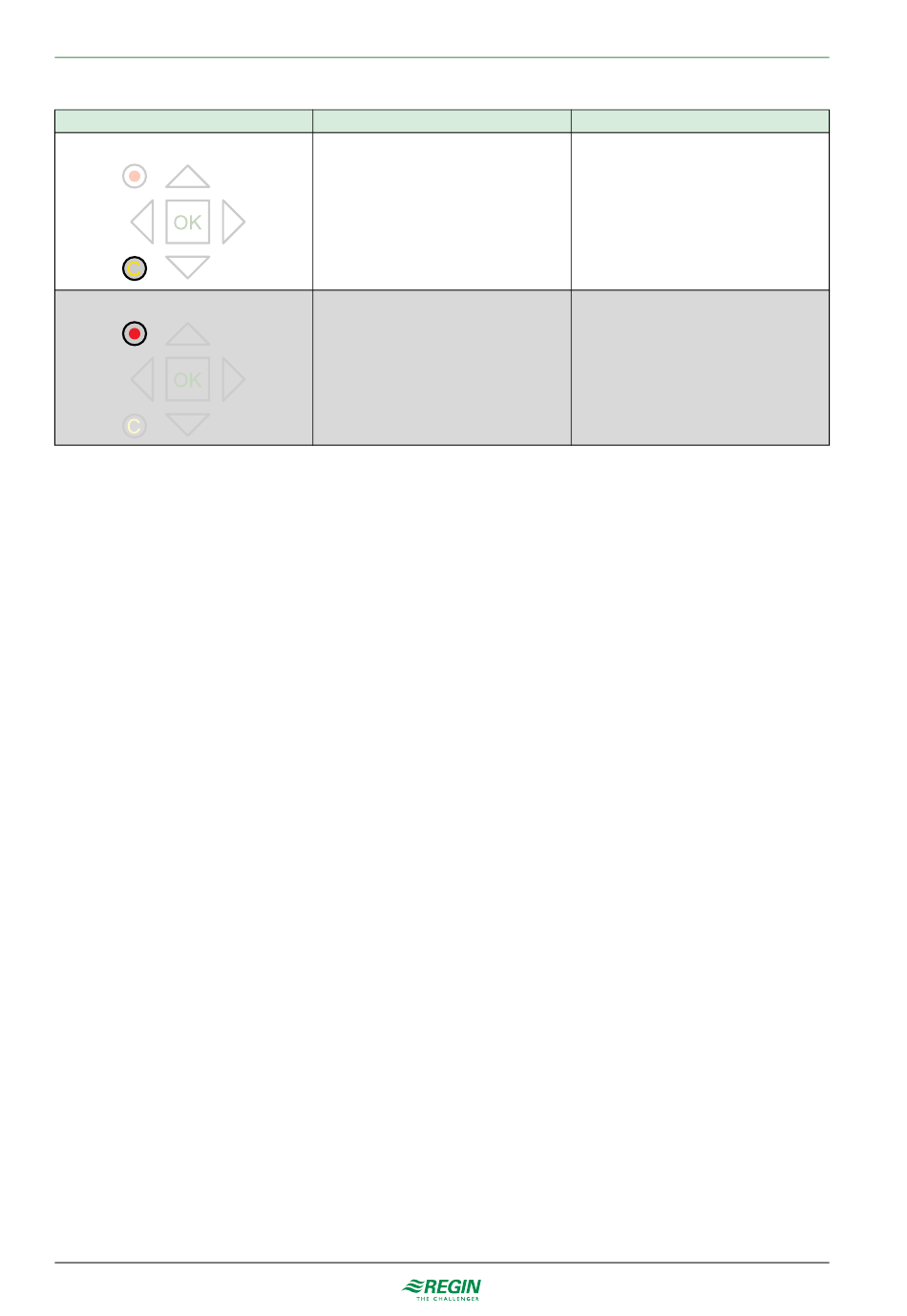

Tabelle 2-1 Zusammenfassung der Tastenfunktionen (am Beispiel EXOcompact Ardo/E3-DSP) (Forts.)
Tasten
[C]
[ALARM]
Alle EXOcompact Regler verfügen über eine Schnellverbindung für ein externes Display. Die maximal
zulässige Kabellänge für ein externes Display beträgt 100 m.

2.4 Installationshinweise

Bitte beachten Sie die folgenden Hinweise zu geschirmten Kabeln:
Verwenden Sie geschirmte Kabel nur dann, wenn es die Installationsumgebung erfordert.
✓
Es sind keine geschirmten Kabel zwischen den Modulen erforderlich, wenn sie in unmittelbarer Nähe
✓
installiert werden.
Schließen Sie den Schirm nur an einem Ende des Kabels an PE Erde an.
✓
Für die RS485-Kommunikation wird die Klemme N nur zwischen Geräten benötigt, die nicht das gleiche
Massepotential haben. Wenn die Klemme benutzt wird, darf sie nicht dem Kabelschirm verbunden sein.
Beachten Sie, dass es sich um einen einzelnen Draht handeln kann, der jedoch zwingend verdrillt werden
muss.
Wenn die Kabellänge bei RS485 weniger als 30 m beträgt, ist im Normalfall kein Abschlusswiderstand
erforderlich. Die Verwendung von Abschlusswiderständen verringert die Signalqualität, versuchen Sie es
also zunächst ohne. Bei Verwendung muss der Widerstandswert zur charakteristischen Impedanz des Kabels
passen.
Anschlussbeispiele zu den einzelnen EXOcompact Ardo, Eedo und Vido Modellen finden Sie in den
folgenden Kapiteln.
EXOcompact Ardo, Eedo und Vido Benutzer-
handbuch, Rev. B
Funktionen
✓ Gehe in den Eingabemodus und lösche
den Wert auf dem Display.
✓ Lösche das Zeichen auf dem der Cursor
steht.
✓ Ist der aktuelle Wert leer, wird die
momentane Aktion abgebrochen und
der Cursor springt zum nächsten Wert,
der auch im Fenster gelöscht wird.
✓ Abbrechen (löschen) der Eingabe.
✓ Gehe in das Alarm-Menü.
Allgemeine Informationen
Funktion im Alarmmodus
✓ Schließt das Menü für die möglichen
Aktivitäten im Alarm-Menü, ohne den
Status des Alarms zu ändern.
✓ Navigiere zwischen den Alarmen im
Alarmanzeigemodus.
