Allgemeine Informationen
Bild 2-3 Zurücksetzen des Anwendungsspeichers (Beispiel zeigt EXOcompact Ardo/Eedo).

2.3 Display

Das Display verfügt über 4 Zeilen mit jeweils 20 Zeichen. Es ist hintergrundbeleuchtet. Die Beleuchtung ist
normalerweise aus, wird jedoch bei Betätigung der Tasten eingeschaltet. Bei längerer Inaktivität wird die
Beleuchtung wieder ausgeschaltet.
Auf der Vorderseite befinden sich zwei LEDs:
Die rote LED wird zur Alarmanzeige verwendet und ist mit dem
✓
Die gelbe LED wird zur Anzeige änderbarer Parameter verwendet und ist mit dem
✓
gekennzeichnet.
Das Menüsystem des Displays wird über sieben Tasten bedient, wie in Tabelle 2-1 dargestellt.

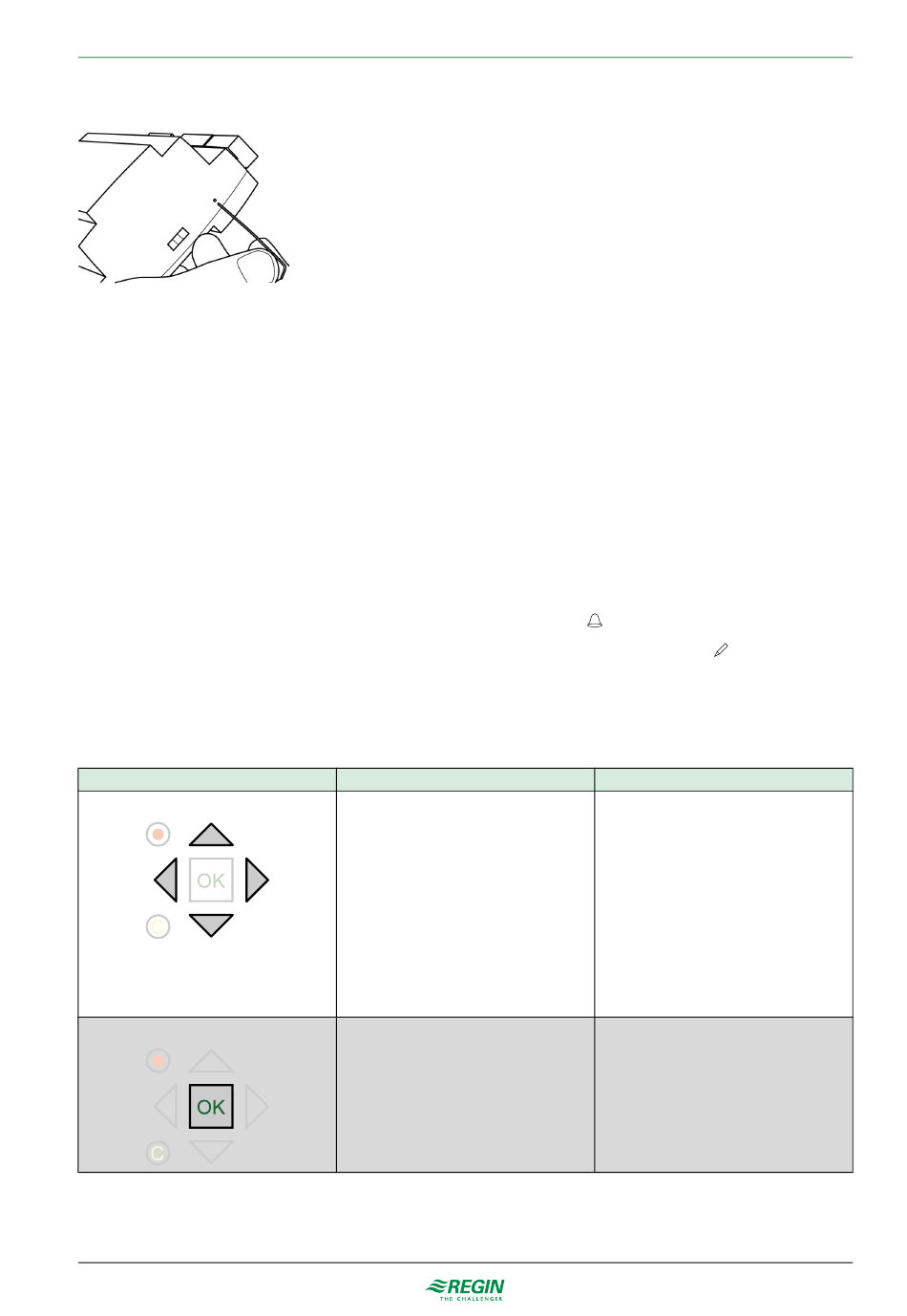

Tabelle 2-1 Zusammenfassung der Tastenfunktionen (am Beispiel EXOcompact Ardo/E3-DSP)
Tasten
[▲][▼][►][◄]
[OK]
8
Funktionen
Tasten für die Menüsteuerung
▲ Gehe nach oben.
▼ Gehe nach unten.
► Gehe nach rechts.
◄ Gehe nach links.
Im Eingabemodus:
◄ Bewege den Cursor nach links.
► Bewege den Cursor nach rechts.
▲ Erhöhe den Wert um 1.
▼ Reduziere den Wert um 1.
▲und ▼ scrollen zwischen den Texten,
wenn es mehrere Alternativen gibt.
✓ Wechsle in den Eingabemodus.
✓ Bestätige den neuen Wert im Eingabe-
modus. Eine Eingabe muss mit dieser
Taste bestätigt werden, damit der
Regler den Wert übernimmt.
Wenn der Wert bestätigt wurde, bewegt
sich der Cursor zum nächsten veränder-
baren Wert in der Box.
Symbol gekennzeichnet.
Symbol
Funktion im Alarmmodus
▲ Gehe im Alarm-Menü nach oben.
▼ Gehe im Alarm-Menü nach unten.
◄ Verlasse das Alarm-Menü.
✓ Es wird ein Menü mit allen möglichen
Aktionen angezeigt, die für den
aktuellen Alarm verfügbar sind.
