Instalação
A

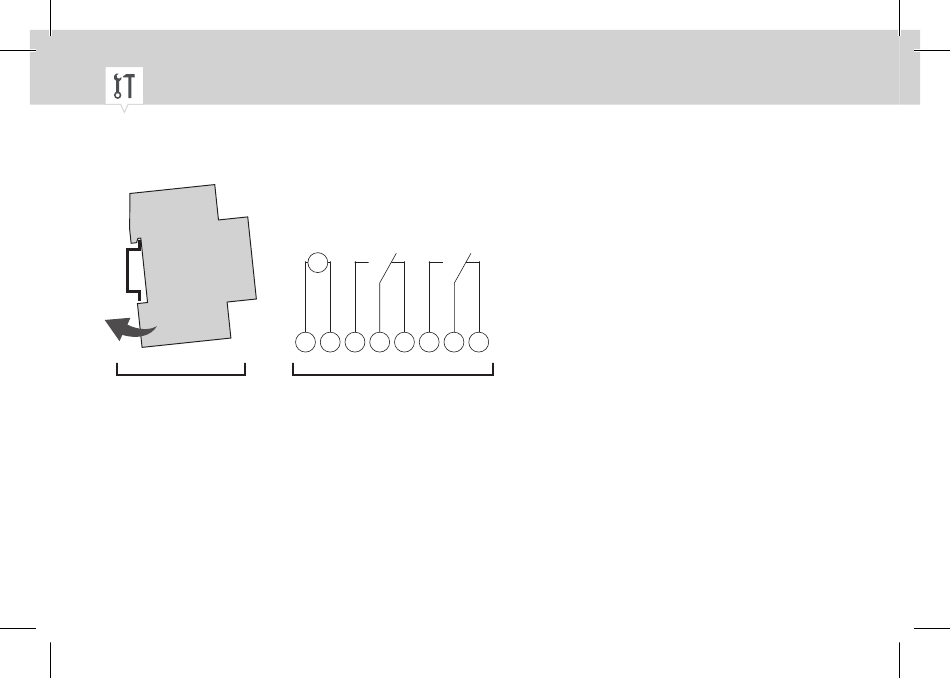

Fig. 5: Montagem em calha DIN e esquema de ligação
B
Extensão de canal com 2 canais
1. Colocar a extensão de canal sobre a calha DIN (Fig. 5/A), a partir de cima, e pressionar para trás
até engatar.
2. Ligar a extensão de canal de acordo com o esquema de ligação (Fig. 5/B) (utilizar cabos com uma
secção transversal entre 1 mm² e 2,5 mm²).
84
CH1 CH2
M
~
L N 1 2 3 5 6 7
B
