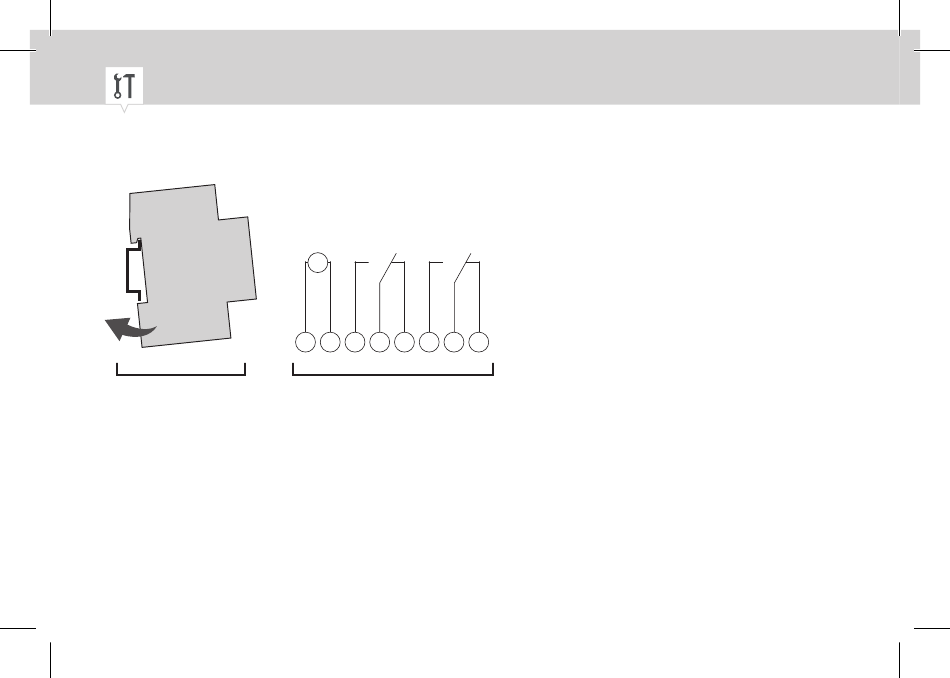

Bild 5: Montering på DIN-skena och elschema
B
2-kanals-kanalutökning
1. Sätt fast kanalutökningen uppifrån på DIN-skenan (Bild 5/A) och tryck den bakåt tills den hakar
fast.
2. Anslut kanalutökningen enligt elschemat (Bild 5/B) (använd ledningar med en kabelarea mellan
1 mm² och 2,5 mm²).
126
CH1 CH2
M
~
L N 1 2 3 5 6 7
B
