Installation

A

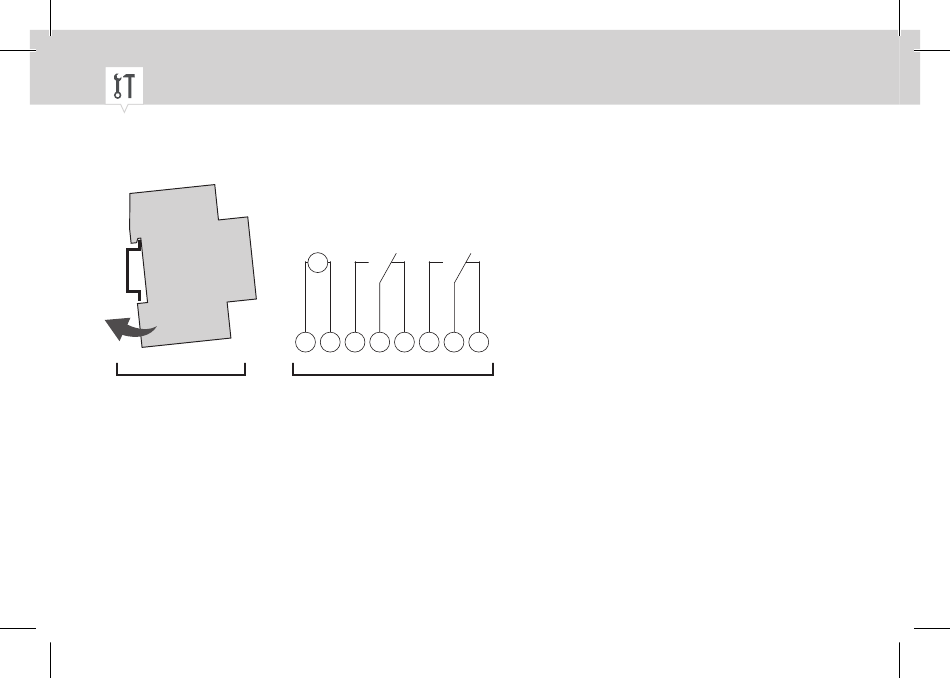

Fig. 5: Montering på DIN-skinne og koblingsdiagram
B
Kanaludvidelse med 2 kanaler
1. Sæt kanaludvidelsen i oppefra på DIN-skinnen (Fig. 5/A), og tryk den bagud, indtil den klikker på
plads.
2. Tilslut kanaludvidelsen iht. koblingsdiagrammet (Fig. 5/B) (brug ledninger med et tværsnit på
mellem 1 mm² og 2,5 mm²).
154
CH1 CH2
M
~
L N 1 2 3 5 6 7
B
