Instalación
A

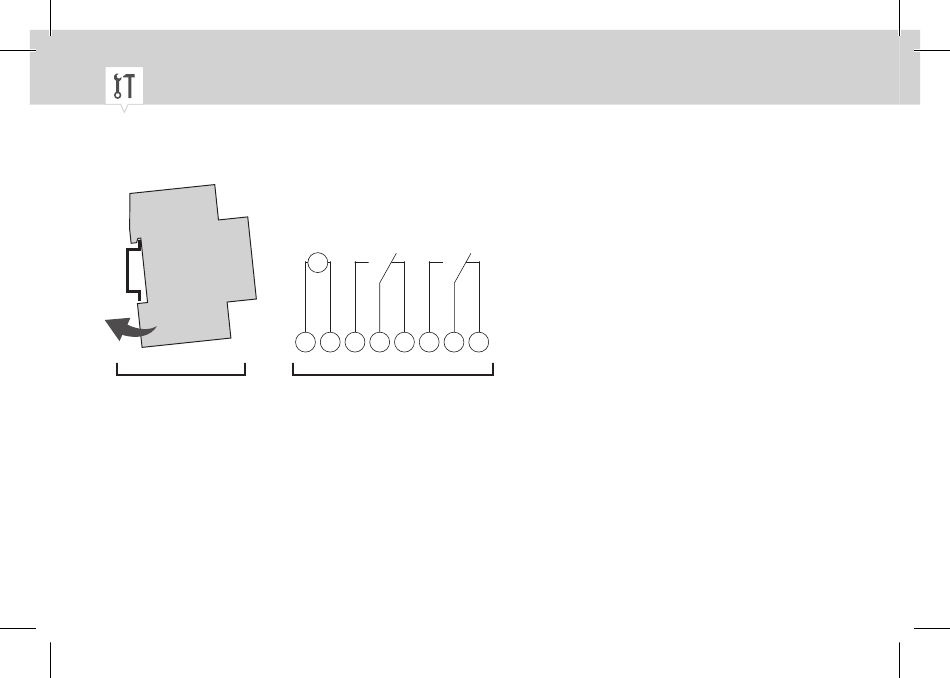

Fig. 5: Montaje en carril DIN y esquema de conexiones
B
Módulo de 2 canales adicionales
1. Coloque el módulo de canales adicionales desde arriba en el carril DIN (Fig. 5/A) y apriete hacia
atrás hasta que quede encajado.
2. Conecte el módulo de canales adicionales según el esquema de conexiones (Fig. 5/B) (utilice
cables con secciones de 1 mm² a 2,5 mm²).
70
CH1 CH2
M
~
L N 1 2 3 5 6 7
B
