Telepítés
A

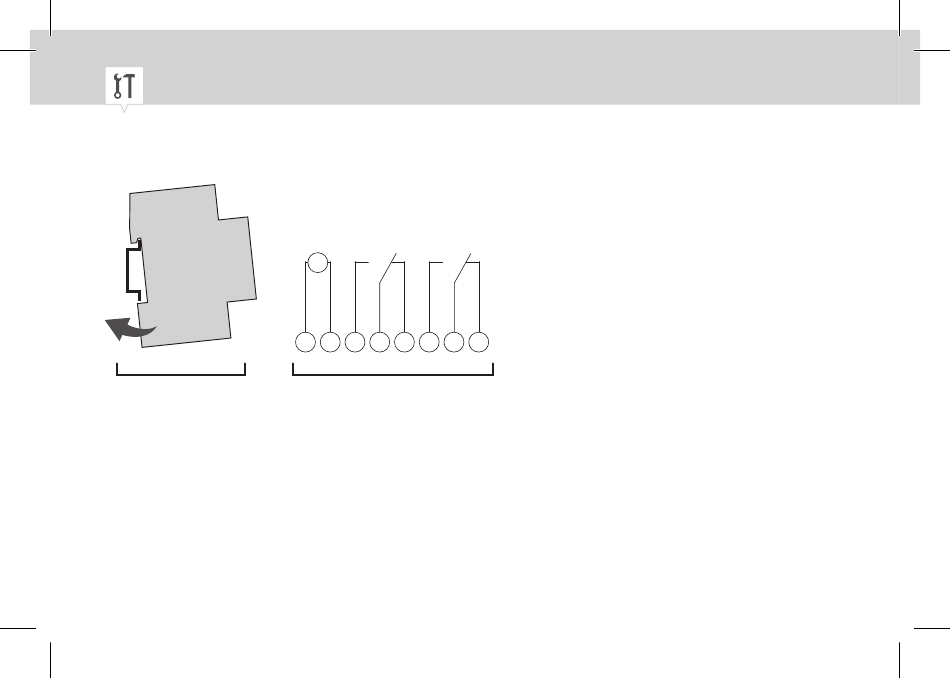

5. ábra: DIN-sínre történő felszerelés és kapcsolási rajz
B
2 csatornás csatornabővítés
1. A csatornabővítést felülről helyezze a DIN-sínre (5/A ábra), és nyomja hátra, amíg be nem pattan.
2. A kapcsolási rajznak (5/B ábra) megfelelően csatlakoztassa a csatornabővítést (1 mm² és
2,5 mm² közötti keresztmetszettel rendelkező vezetékeket használjon).
