Installation

A

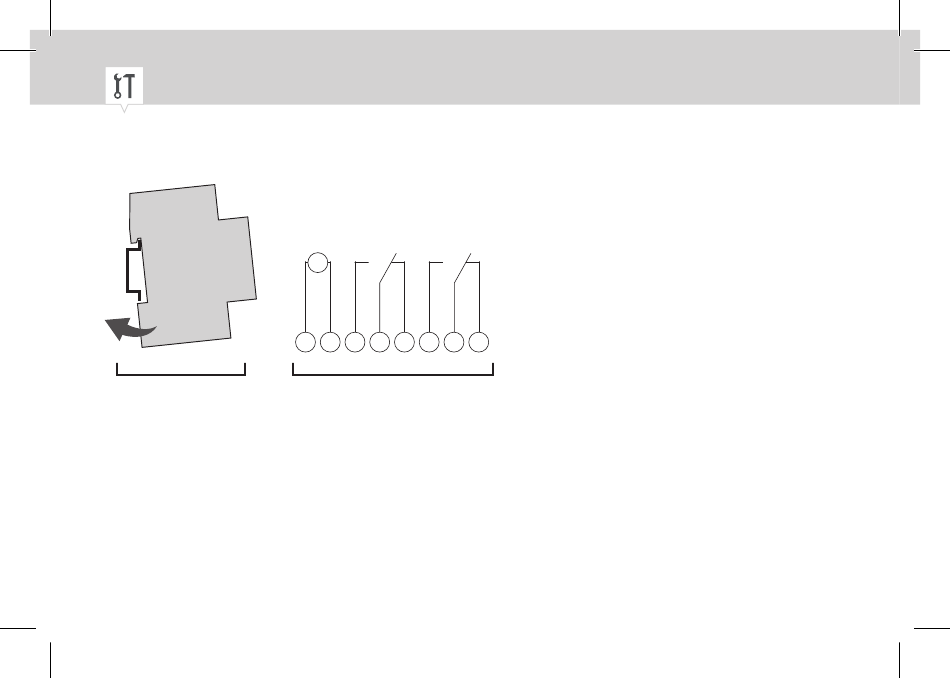

Fig. 5: Montage sur rails DIN et plan de câblage
B
Extension de canal à 2 canaux
1. Placez l'extension de canal par le haut sur le rail DIN (Fig. 5/A) et appuyez-la vers l'arrière jusqu'à
ce qu'elle s'encliquète.
2. Raccorder l'extension de canal selon le plan de câblage (Fig. 5/B) (utiliser des câbles d'une
section comprise entre 1 mm² et 2,5 mm²).
42
CH1 CH2
M
~
L N 1 2 3 5 6 7
B
