Installation

A

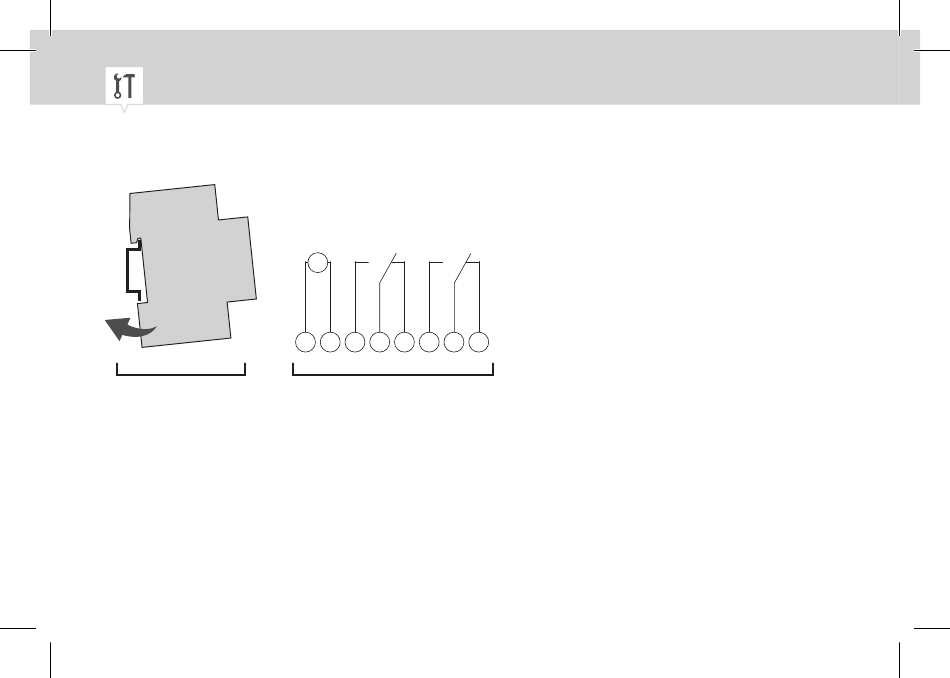

Abb. 5: Montage auf DIN-Schiene
B
2-Kanal-Kanalerweiterung
1. Kanalerweiterung von oben auf die DIN-Schiene (Abb. 5/A) setzen und nach hinten drücken, bis
diese einrastet.
2. Kanalerweiterung gemäß Schaltbild (Abb. 5/B) anschließen (Leitungen mit einem Querschnitt
zwischen 1 mm² und 2,5 mm² verwenden).
14
CH1 CH2
M
~
L N 1 2 3 5 6 7
B
