Asennus

A

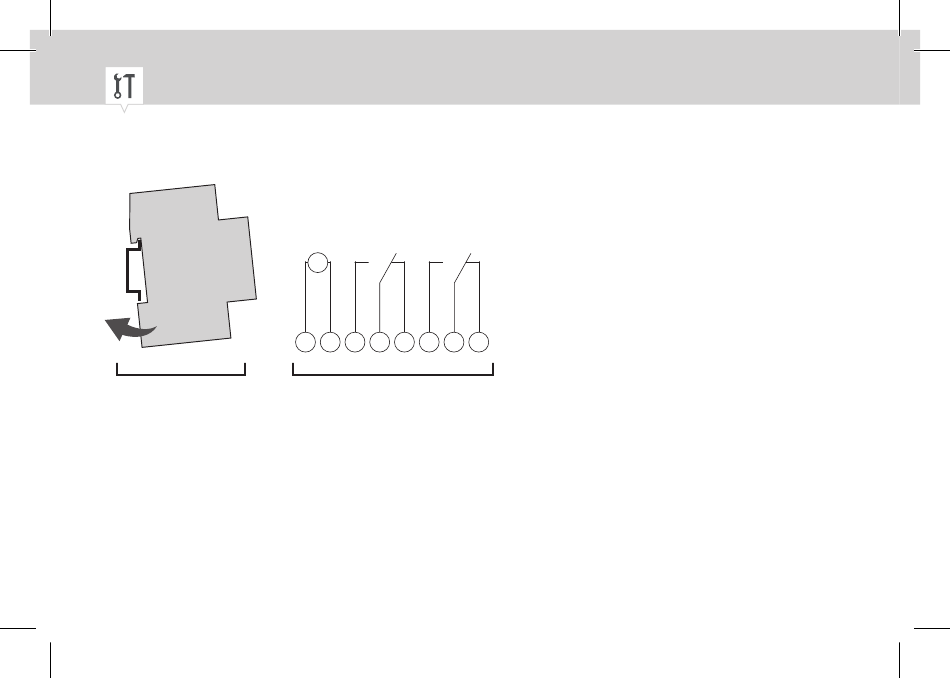

kuva 5: Asennus DIN-kiskoon ja kytkentäkaavio
B
2-kanavainen laajennettu kanava
1. Aseta laajennettu kanava yläkautta DIN-kiskoon (kuva 5/A) ja paina taaksepäin, kunnes se
lukittuu paikalleen.
2. Asenna laajennettu kanava kytkentäkaavion mukaisesti (kuva 5/B), (käytä johtoja, joiden läpi-
mitta on 1–2,5 mm²).
168
CH1 CH2
M
~
L N 1 2 3 5 6 7
