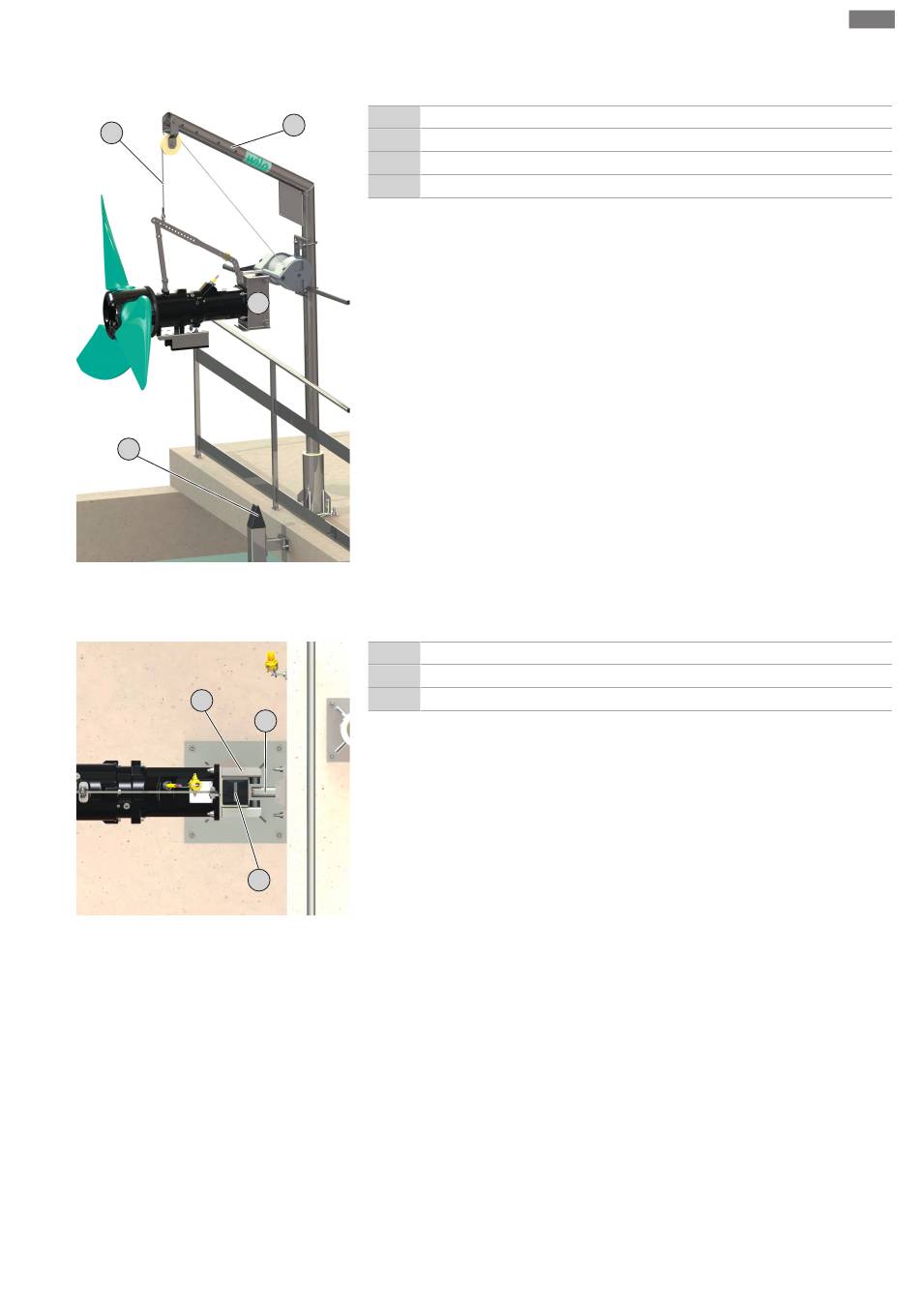

Fig. 5: Rührwerk über das Becken schwenken
7
Fig. 6: Rührwerk an der Absenkvorrichtung
Einbau- und Betriebsanleitung Wilo-EMU TR/TRE 212 ... 326-3
Installation und elektrischer Anschluss
Rührwerk anheben und über das Becken schwenken
1
Hebezeug
1
2
Hebemittel
7
Rahmen
9
Führungsrohr der Absenkvorrichtung
‡
Vorbereitende Arbeiten abgeschlossen.
1. Rührwerk anheben, sodass es gefahrlos über das Geländer geschwenkt werden
kann.
HINWEIS! Das Rührwerk muss waagerecht am Hebezeug hängen. Wenn das
Rührwerk schräg am Hebezeug hängt, Anschlagpunkt am Rahmen versetzen.
7
2. Rührwerk über das Becken schwenken.
HINWEIS! Der Rahmen muss lotrecht zum Führungsrohr verlaufen. Wenn der
Rahmen nicht lotrecht zum Führungsrohr verläuft, Ausladung am Hebezeug an-
passen.
Rührwerk an der Absenkvorrichtung montieren
7
Rahmen
9
Führungsrohr der Absenkvorrichtung
10
Oberer Halter der Absenkvorrichtung
10
‡
Rührwerk hängt waagerecht.
‡
Rahmen lotrecht zum Führungsrohr.
‡
Kabelhalter am Beckenrand montiert.
1. Rührwerk langsam ablassen.
2. Führungsrohr ohne Verkantungen in den Rahmen einführen.
HINWEIS! Die Führungsrollen liegen am Führungsrohr an.
3. Ausführung mit Steckachsen:
9
Rührwerk ablassen, bis der Rahmen unterhalb des oberen Halters ist. Steckachsen
und durchgehende Kunststoffrollen montieren und mit den Klappsplinten sichern!
