Sony HMD-A420 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Monitore
  5. HMD-A420
  6. Bedienungsanleitung
Sony HMD-A420 Bedienungsanleitung

Sony HMD-A420 Bedienungsanleitung

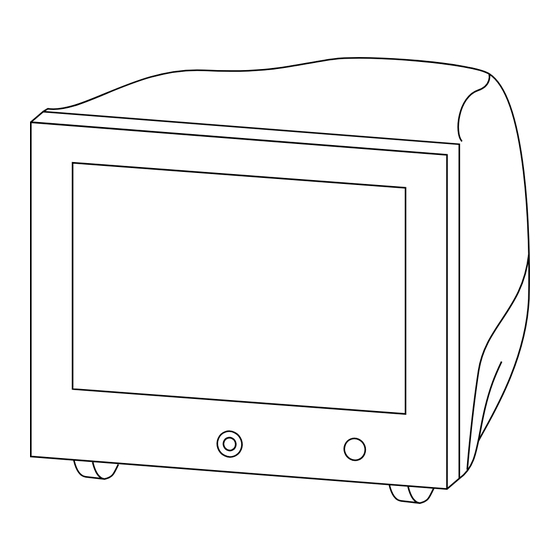

Trinitron color computer display
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 31

Quicklinks

Diese Anleitung herunterladen
Trinitron Color
Computer Display
Operating Instructions
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
Istruzioni per l'uso
Инструкция по эксплуатации
Bruksanvisning
Gebruiksaanwijzing
HMD-A420
© 2000 Sony Corporation
®
4-079-363-11 (1)
GB
FR
DE
ES
IT
RU
SE
SE
NL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony HMD-A420

Inhaltszusammenfassung für Sony HMD-A420

  • Seite 1 4-079-363-11 (1) Trinitron Color ® Computer Display Operating Instructions Mode d’emploi Bedienungsanleitung Manual de instrucciones Istruzioni per l’uso Инструкция по эксплуатации Bruksanvisning Gebruiksaanwijzing HMD-A420 © 2000 Sony Corporation...
  • Seite 2 Este producto cumple las normas del Consejo Nacional Sueco para Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF). As an NERGY TAR Partner, Sony Corporation has determined that this product meets the NERGY guidelines for energy efficiency.

  • Seite 3: Inhaltsverzeichnis

    Technical Features ......12 Sony Corporation. • Macintosh is a trademark licensed to Preset and user modes.

  • Seite 4: Precautions

    Use of the stand Precautions Insert the supplied stand into the groove to adjust the angle of the monitor. You can use the stand in either the vertical or horizontal Warning on power connections position. If you do not need the stand for this purpose, you can use •...

  • Seite 5: Identifying Parts And Controls

    Identifying parts and controls See the pages in parentheses for further details. Front Rear MENU 1 Control button (page 9) 4 Video input connector (HD15) (page 6) The control button is used to display the menu and make This connector inputs RGB video signals (0.700 Vp-p, adjustments to the monitor, including brightness and contrast positive) and sync signals.

  • Seite 6: Setup

    Step 2: Connect the power cord Setup With the monitor and computer switched off, first connect the Before using your monitor, check that the following accessories power cord to the monitor, then connect it to a power outlet. are included in your carton: •...

  • Seite 7: Connecting Universal Serial Bus (Usb) Compliant Peripherals

    Connecting Universal Serial Bus Selecting the on-screen menu (USB) compliant peripherals language (LANGUAGE/ INFORMATION) Your monitor has one upstream USB connector (on the rear panel) and four downstream USB connectors (two on both the left English, French, German, Italian, Spanish, Dutch, Swedish, and right sides).

  • Seite 8: Customizing Your Monitor

    6 SCREEN (page 11) SCREEN Customizing Your Monitor Select the SCREEN menu to degauss the screen and adjust D EGA U S S the moire cancellation level. You can make numerous adjustments to your monitor using the on-screen menu. SE L ECT EX I T Navigating the menu 7 COLOR (page 11)

  • Seite 9: Adjusting The Brightness And Contrast

    x Using the control button Adjusting the brightness and contrast Display the main MENU. Press the center of the control button to display the main MENU on your screen. Brightness and contrast adjustments are made using a separate BRIGHTNESS/CONTRAST menu. These settings are stored in memory for all input signals.

  • Seite 10: Adjusting The Centering Of The Picture (Center)

    Adjusting the centering of the Adjusting the shape of the picture picture (CENTER) (GEOMETRY) This setting is stored in memory for the current input signal. The GEOMETRY settings allow you to adjust the rotation and shape of the picture. Press the center of the control button. (ROTATION) setting is stored in memory for all input The main MENU appears on the screen.

  • Seite 11: Adjusting The Color Of The Picture (Color)

    x Degaussing the screen Adjusting the color of the picture The monitor is automatically demagnetized when the power is (COLOR) turned on. To manually degauss the monitor, first move the control button m/M to select (DEGAUSS). Then move The COLOR settings allow you to adjust the picture’s color the control button ,.

  • Seite 12: Technical Features

    Technical Features Troubleshooting Before contacting technical support, refer to this section. Preset and user modes If thin lines appear on your screen When the monitor receives an input signal, it automatically (damper wires) matches the signal to one of the factory preset modes stored in the monitor’s memory to provide a high quality picture at the center of the screen.

  • Seite 13: Trouble Symptoms And Remedies

    Trouble symptoms and remedies If the problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual. Use the self-diagnosis function (page 15) if the following recommendations do not resolve the problem. Symptom Check these items No picture If the ! (power) indicator is not lit...
  • Seite 14 * If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result. A humming noise may be heard, but this is not a malfunction. Displaying this monitor’s name, serial number, If the problem persists, call your authorized Sony dealer and give the following information. and date of manufacture •...

  • Seite 15: Self-Diagnosis Function

    Count the number of seconds between orange flashes of the ! (power) indicator and inform your authorized Sony dealer of the monitor’s condition. Be sure to note the model name and serial number of your monitor. Also note the make and...
