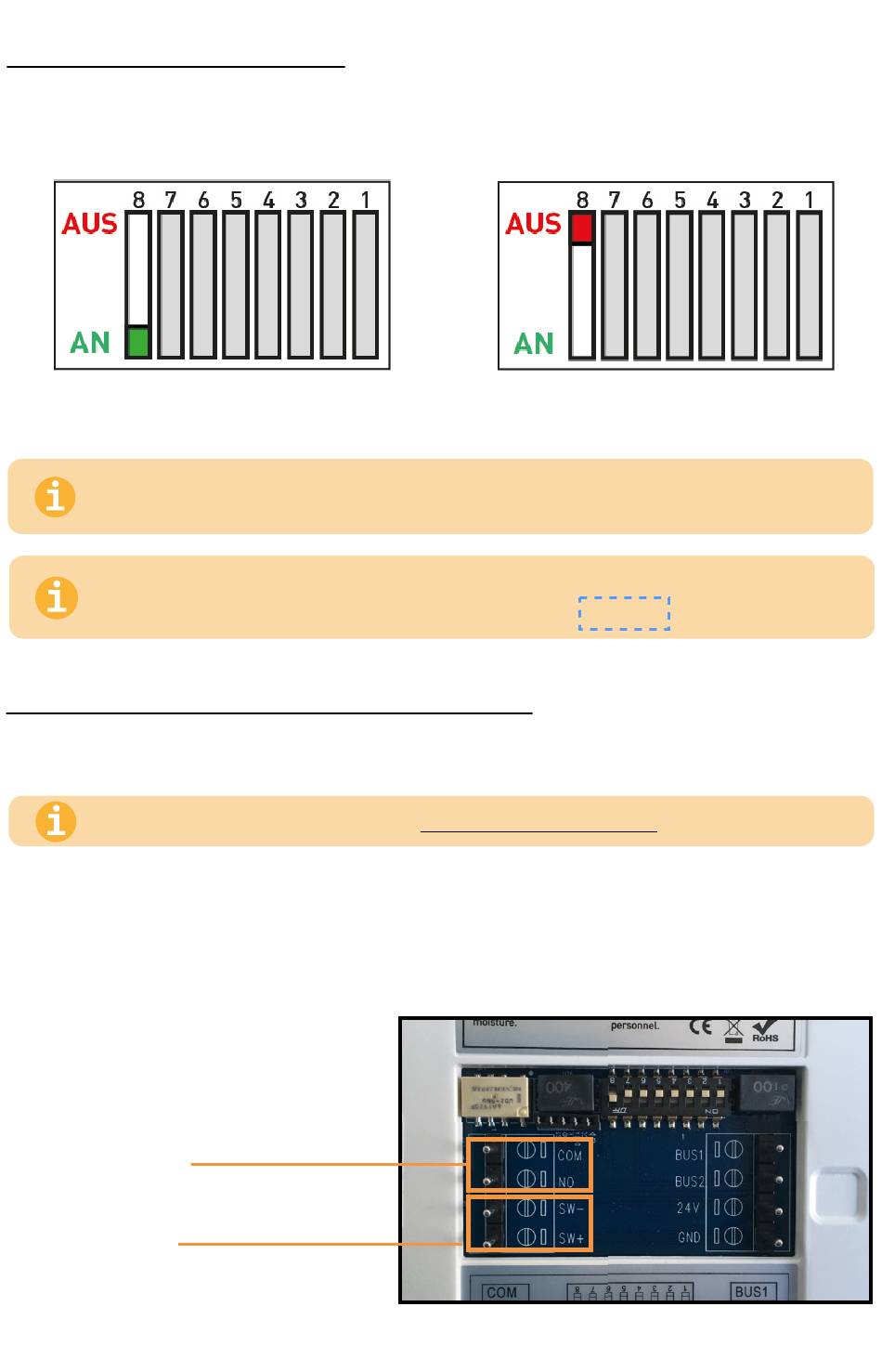

Endwiderstand einstellen

Der Endwiderstand wird mit DIP8 eingestellt.
Stellen Sie DIP8 beim letzten Monitor einer Reihe auf AN.
DIP8
Letzter Monitor in Reihe.
Bei Sternverdrahtung:
Stellen Sie DIP8 bei JEDEM Monitor auf AN.
Vollständige Verdrahtungsdiagramme inkl. der korrekten
DIP-Schalter-Einstellungen finden Sie ab Seite 30
Etagenklingel und Türgong anschließen
Sie können eine Etagenklingel und einen Türgong (mit eigener Spannungsversorgung und Impuls-
eingang) an den Master-Monitor anschließen.
Die Etagenklingel und der Türgong nur an den Master-Monitor anschließen!
Türgong (mit eigener Spannungsversorgung und Impulseingang):
Verbinden Sie den Türgong mit den Anschlüssen COM und NO des Master-Monitors.
Etagenklingel:
Verbinden Sie die Etagenklingel mit den Anschlüssen SW- und SW+ des Master Monitors.
Türgong
Etagenklingel
AN → DIP8
Nicht der letzte Monitor in einer Reihe
29
AUS →
