Übersicht; Standardpositionen - Eaton HotSwap MBP-Serie Installations- Und Bedienungsanleitung

2. Übersicht
Das EATON® HotSwap MBP Modul ermöglicht es, eine USV zu warten oder sogar zu ersetzen, ohne die
angeschlossenen Lasten zu beeinträchtigen (HotSwap-Funktion).
Alle Auswirkungen der USV-Wartung werden aufgefangen und Ihre Geräte werden nicht beeinträchtigt.
Neben seiner außergewöhnlichen Zuverlässigkeit bietet das EATON HotSwap MBP folgende besondere
Vorteile:
• Einfacher und schneller Anschluss an die USV über den patentierten „All in One"-Input/Output- und
Signalstecker (Hotswap MBP mit 5/6kVA)
• Die „Make before break"-Funktion sichert die volle Betriebsleistung (ununterbrochene
Stromversorgung), wenn von der USV auf den Bypass geschaltet wird (und umgekehrt)
• Kommunikationsfunktion mit der USV*: Erkennung des Anschlussstatus und der Schalterposition
(Normal oder Bypass) des MBP (*nur möglich mit einigen freigegebenen EATON-USV - nähere
Informationen erhalten Sie von Ihrem EATON-Händler)
• Lastanschluss sowohl über die Klemmleisten als auch über IEC-Ausgänge möglich ((10A C13 und/oder
16A C19, je nach MBP-Version)
• Anpassbarer 19'' Rack-Bausatz und Einbausatz für verschiedene Positionen am Tower im Lieferumfang
• Sicher durch weltweite Zulassungen der zuständigen Stellen.

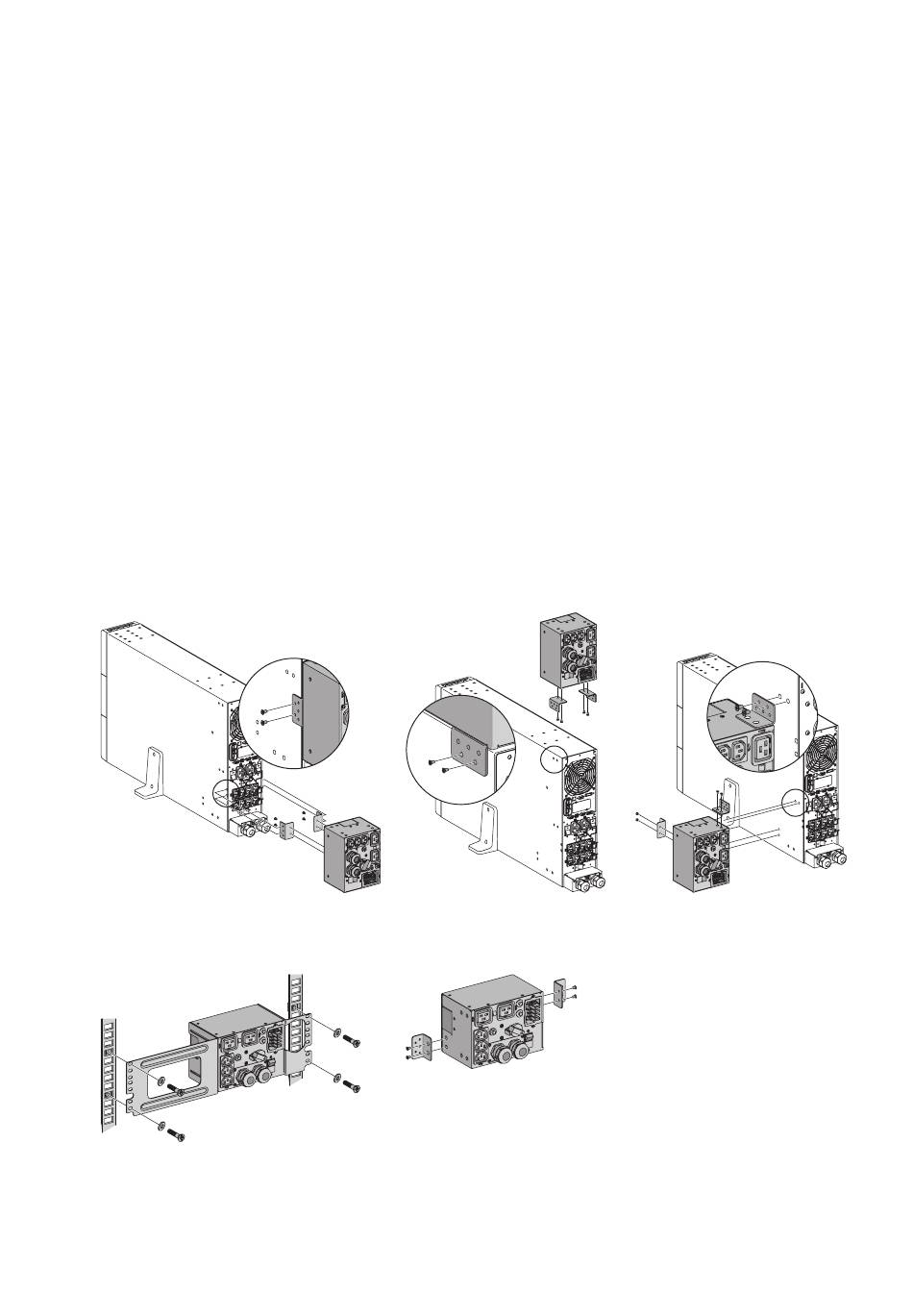

2.1 Standardpositionen

MBP6Ki
Installation am Tower
Rack-Einbau
Seite 6
Wandbefestigung
SK-90510-Y4_DE
