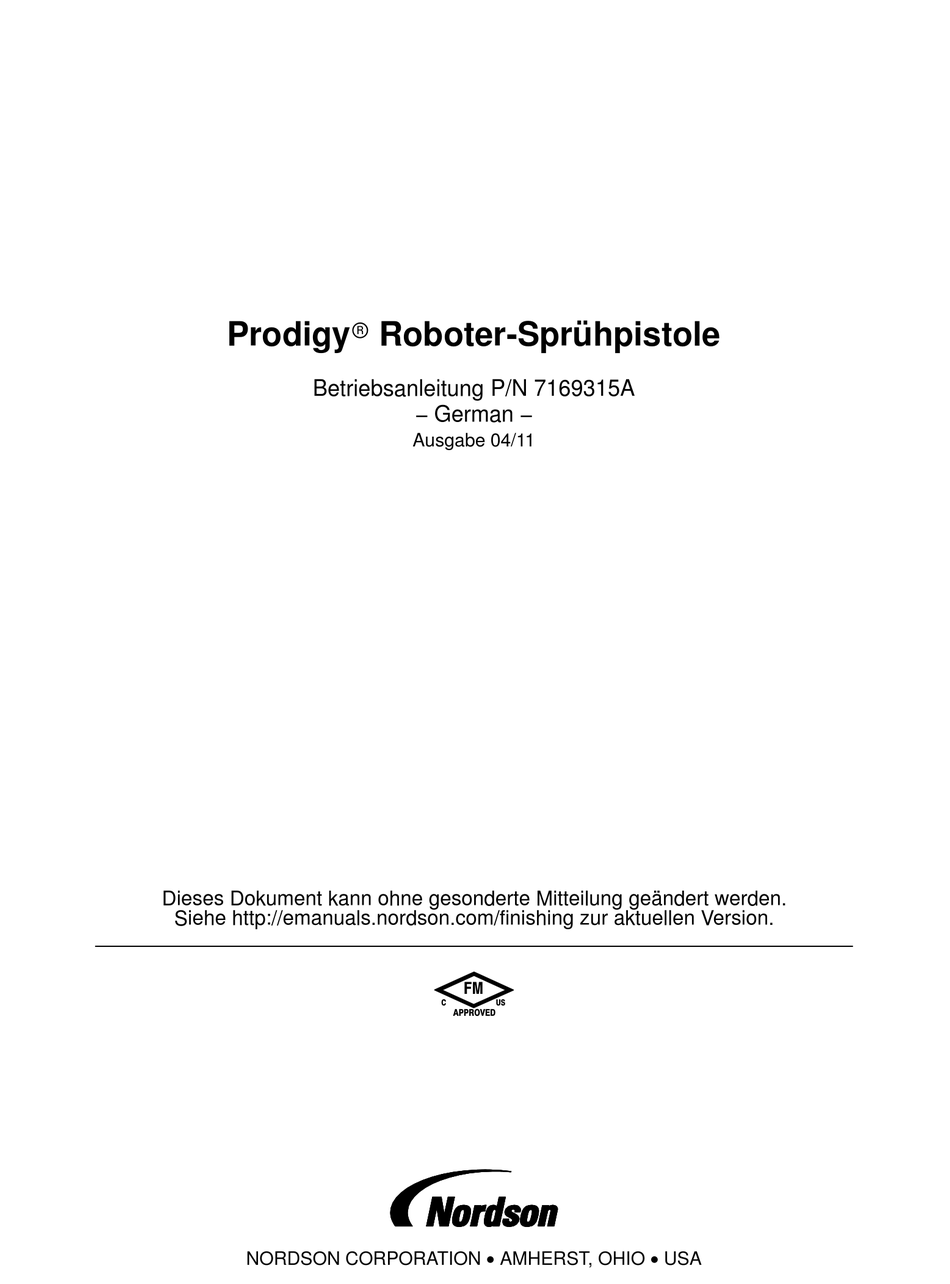

Prodigyr Roboter-Sprühpistole
Betriebsanleitung P/N 7169315A
− German −
Ausgabe 04/11
Dieses Dokument kann ohne gesonderte Mitteilung geändert werden.
Siehe http://emanuals.nordson.com/finishing zur aktuellen Version.
FM
C
US
APPROVED
NORDSON CORPORATION • AMHERST, OHIO • USA
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nordson Prodigy

Inhaltszusammenfassung für Nordson Prodigy

  • Seite 1 Prodigyr Roboter-Sprühpistole Betriebsanleitung P/N 7169315A − German − Ausgabe 04/11 Dieses Dokument kann ohne gesonderte Mitteilung geändert werden. Siehe http://emanuals.nordson.com/finishing zur aktuellen Version. APPROVED NORDSON CORPORATION • AMHERST, OHIO • USA...

  • Seite 2: Inhaltsverzeichnis

    Wenden Sie sich an uns. Warenzeichen Nordson begrüßt Informationsanfragen, Kommentare und Angebotsanfragen zu Prodigy, HDLV, Nordson und das Nordson Logo sind eingetragene seinen Produkten. Allgemeine Informationen über Nordson sind unter der folgenden Warenzeichen der der Nordson Corporation. Adresse im Internet zu finden: http://www.nordson.com.

  • Seite 3: Nordson International

    46-40-932 882 Switzerland 41-61-411 3838 41-61-411 3818 United Hot Melt 44-1844-26 4500 44-1844-21 5358 Kingdom Industrial 44-161-498 1500 44-161-498 1501 Coating Systems Distributors in Eastern & Southern Europe DED, Germany 49-211-92050 49-211-254 658 E 2011 Nordson Corporation NI_EN_O-0211 All rights reserved...
  • Seite 4 Introduction Outside Europe / Hors d’Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l’un de bureaux ci-dessous.

  • Seite 5: Sicherheitshinweise

    Umgehen oder deaktivieren Sie die Schutzvorrichtungen nicht. Bestimmungsgemäße Verwendung Ausreichend Abstand zu beweglichen Wenn Nordson Geräte auf andere Weise Geräteteilen halten. Schalten Sie die verwendet werden als in der mit dem Gerät Stromversorgung aus und warten Sie, bis das gelieferten Dokumentation beschrieben, kann dies Gerät vollständig zum Stillstand gekommen ist,...

  • Seite 6: Brandschutz

    Verwendung mit dem Originalgerät konstruiert Materialsicherheit (Material Safety Data Sheets, wurden. Wenn Sie Fragen zu Ersatzteilen MSDS). Befolgen Sie die Anweisungen des haben, hilft Ihnen Ihr Nordson−Vertreter gerne Herstellers zum sicheren Umgang mit weiter. Materialien und ihrer sicheren Verwendung, und...

  • Seite 7: Maßnahmen Beim Auftreten Einer Fehlfunktion

    Die Ursache der Fehlfunktion feststellen und beheben, bevor Sie das Gerät wieder in Betrieb nehmen. Entsorgung Halten Sie sich bei der Entsorgung von Geräten und Material, die Sie bei Betrieb und Wartung verwenden, an die örtlichen Bestimmungen. E 2011 Nordson Corporation P/N 7169315A...
  • Seite 8 Prodigy Roboter-Sprühpistole E 2011 Nordson Corporation P/N 7169315A...

  • Seite 9: Kennenlernen

    Auftrag und manuellen und automatischen Prodigy ein weiches Sprühbild mit hoher Pulverdichte. Pulversprühpistolen Gemeinsam errreichen die Prodigy Pistole und der Roboter optimale Geschwindigkeit, Leistung und Einzigartiges Profil mit geringer Oberfläche hält Effizienz bei der Beschichtung.

  • Seite 10: Komponenten Der Sprühpistole

    Düsenadapter Widerstandsfeder Pulverschlauch− Kanal Gehäuserohr Sprühluftschlauch * Spannungsvervielfachermutter Spannungsvervielfachergehäuse * Spannungsvervielfacher Wärmesenkenhalterung Spannungsvervielfacher− Kabel Dichtung Luftschlauchanschlüsse Kabel− Sicherungsmutter Buchse Verriegelungsring (Pulverschlauch) Flexibler Pulverschlauch Abb. 2 Schnittzeichnung − Prodigy Robotersprühpistole (mit 30 Grad Düsenadapter abgebildet) E 2011 Nordson Corporation P/N 7169315A...

  • Seite 11: Technische Daten

    Pulver in der Pumpe, im Pulverzufuhrschlauch oder in der Sprühpistole Gerätezulassung verklumpt. Dieses Auftragsgerät ist für den Einsatz in einer potenziell explosiven Umgebung (Klasse II, Abteilung I Gruppe F & G oder Zone 21) ausgelegt. E 2011 Nordson Corporation P/N 7169315A...

  • Seite 12: Installation

    4. Düsenhaltemutter losschrauben und die mit der oder Klammern die Steuerkabel und Schläuche Sprühpistole gelieferte Düse abnehmen. Den sichern und vor Knicken und Beschädigung Schlauchsteckanschluss von der Düse schützen. Zum Bündeln des abnehmen. Pulverschlauches keine Kabelbinder verwenden. E 2011 Nordson Corporation P/N 7169315A...
  • Seite 13 Prodigy Roboter-Sprühpistole Pulver− Verriegelungsring Pistolensteuerung Schlauch Pumpengehäuse 6 mm Sprühluft− schlauch Sicherungsmutter Verriegelungsring Steuerkabel 8 mm Pulver− schlauch Steck− schlauchanschluss Düse Haltering Abb. 4 Schlauch− und Kabelanschlüsse E 2011 Nordson Corporation P/N 7169315A...

  • Seite 14: Bedienung

    Prodigy Roboter-Sprühpistole Bedienung Alle automatischen Pistolenfunktionen werden durch die Prodigy Pistolensteuerung eingestellt und gesteuert. Siehe entsprechende Betriebsanleitung der Steuerung zu Anweisungen für Sprüheinstellungen. ACHTUNG: Von diesem Gerät können Gefahren ausgehen, wenn es nicht entsprechend den Regeln in dieser Betriebsanleitung eingesetzt wird.

  • Seite 15: Wartung

    Baugruppe Elektrodenring/Einschub aus der Düse kommt. Abb. 7 Düse zerlegen, Schritt 2B (Abb. Baugruppe neuen Typs) 3. Das Werkzeug von der Baugruppe Elektrodenring/Einschub abschrauben und die Baugruppe mit Druckluft abblasen. E 2011 Nordson Corporation P/N 7169315A...
  • Seite 16 6. Einschub Hinweis: Alle inneren Komponenten bis auf die Elektroden sind bei allen Düsen gleich. Bei Flachsprüh−, Kreuz− und Nadeldüsen ist die Elektrode mit Epoxidkleber in die Düsenhülle eingeklebt und kann nicht separat ersetzt werden. E 2011 Nordson Corporation P/N 7169315A...

  • Seite 17: Fehlersuche

    Personal den hier gebotenen Informationen nicht gelöst ausführen lassen. Sicherheitshinweise werden kann, wenden Sie sich an Ihre zuständige hier und in der gesamten Dokumentation Vertretung von Nordson oder an das Finishing befolgen. Customer Support Center. Problem Mögliche Ursache Abhilfe unregelmäßiger oder...

  • Seite 18: Durchgang Und Widerstand Prüfen

    Komponenten ersetzen, deren Werte außerhalb des Bereichs liegen. Widerstand prüfen − alle Versionen Den Widerstand abnehmen, wie in Widerstand ersetzen auf Seite 18 beschrieben. Der Widerstand sollte 153 −187 Megaohm betragen. 153−187 MW Abb. 12 Widerstand prüfen E 2011 Nordson Corporation P/N 7169315A...

  • Seite 19: Spannungsvervielfacher Und Kontakt Prüfen

    Beschädigungen des Spannungsvervielfachers zu vermeiden. 15−24 MW Vom Kurzschlussstecker oder den kurzgeschlossenen Kontakten zum Messingkontakt im Spannungsvervielfachergehäuse prüfen. Die Anzeige sollte 140−200 Megaohm betragen. Abb. 15 Kontakt prüfen 140−200 MW Abb. 14 Spannungsvervielfacher prüfen E 2011 Nordson Corporation P/N 7169315A...

  • Seite 20: Durchgangsprüfung Des Steuerkabels

    J1−2 J2−2 + VDC + VDC J1−3 J2−3 Rückkoppelung Rückkoppelung J1−4 J2−4 FREI nicht belegt J1−5 J2−5 ERDE RAHMEN ERDE J2−6 SPIRALFÖRMIGE ABSCHIRMUNG J1−6 (PISTOLEN−ID) J1−7 499W (PISTOLEN−ID) J1−8 Abb. 16 Durchgangsprüfungen des Steuerkabels E 2011 Nordson Corporation P/N 7169315A...

  • Seite 21: Reparatur

    Düse und Haltemutter 3. Eine neue Düse in die Haltemutter schrauben, dann die Haltemutter wieder auf den Adapter schrauben. Abb. 17 Düse abnehmen 2. Siehe Abbildung 18. Die Düse (2) von der Haltemutter (1) abschrauben. E 2011 Nordson Corporation P/N 7169315A...

  • Seite 22: Widerstand Ersetzen

    5. Die Sprühpistole von der Pistolenhalterung abnehmen und auf eine saubere Arbeitsfläche bringen. 6. Siehe Abbildung 21. Die zwei Schrauben (22) mit einem 2,5 mm Innensechskantschlüssel abnehmen, dann die Haltemutter (18) abschrauben. Abb. 23 Widerstand abnehmen E 2011 Nordson Corporation P/N 7169315A...

  • Seite 23: Widerstand Installieren

    Anschluss installieren und die Haltemutter (1) festziehen. Nicht zu fest anziehen. Sonst reißt festziehen. das Kunststoffgewinde am Pulverschlauchkanal aus. 13. Luftschlauch und Steuerkabel wieder 6. Die zwei Innensechskantschrauben (22) in der anschließen. Wärmesenke installieren und gut festziehen. E 2011 Nordson Corporation P/N 7169315A...

  • Seite 24: Spannungsvervielfacher Ersetzen

    Spannungsvervielfachermutter (12A) festschrauben. 4. Siehe Abbildung 26. Etwa 0,3 ccm nichtleitendes Fett in das Spannungsvervielfachergehäuse drücken, so dass es etwa zu 75% voll ist. 6. Schritte 5−12 von Widerstand installieren ausführen. E 2011 Nordson Corporation P/N 7169315A...

  • Seite 25: Ersatzteile

    Prodigy Roboter-Sprühpistole Ersatzteile Zur Bestellung von Ersatzteilen wenden Sie sich bitte an das Nordson Finishing Kundendienstcenter oder an Ihren Ansprechpartner bei Nordson. Sprühpistole Siehe Abbildung 27. Position Benennung Anzahl Hinweis — 1105561 GUN, robot, 30 degree, Prodigy — 1105562 GUN, robot, 45 degree, Prodigy —...
  • Seite 26 Prodigy Roboter-Sprühpistole 17 18 Abb. 27 Sprühpistolenteile E 2011 Nordson Corporation P/N 7169315A...

  • Seite 27: Wartungssätze

    TUBING, powder, 8 mm x 6 mm, 100 ft. 1080388 TUBING, powder, 8 mm x 6 mm, 500 ft. 1078006 ADAPTER, tube, barb, powder, Prodigy pump, generation II 900742 TUBING, polyurethane, 6/4 mm, blue (Air) 1062178 TUBING CUTTER, 12 mm or less...

  • Seite 28: Düsen

    Nacharbeit HINWEIS A: Jeweils 1 Stück mit der Sprühpistole geliefert. B: Optionale Düsen, nicht mit der Sprühpistole geliefert. C: nur Düsenhülle. Enthält keine inneren Komponenten. 40 Grad 70 Grad 100 Grad Abb. 29 Konusdüsen E 2011 Nordson Corporation P/N 7169315A...

  • Seite 29: Komponenten Für Konusdüsen

    O-RING, silicone, 0.625 x 0.75 x 0.063 in. 1073625 INSERT, metric, conical/flat nozzles 1073624 CONE, porous, nozzle 1062177 ELECTRODE, spring contact, 0.094 dia, Prodigy HINWEIS A: Auch in 10er−Packungen lieferbar. Satz P/N 1073707 bestellen. DÜSENHÜLLE Siehe Ersatzteilliste Konusdüse zur Teilenummer des Ersatzteils Abb.

  • Seite 30: Flachsprüh− Und Kreuzdüsen

    Automatikpis- mit Elektrode tolen 1077385 6−8 Zoll allgemeine Ver- SATZ, Düse, Flachsprüh, Prodigy, 75 Grad (152−230 mm) wendung an S DÜSE, Hülle mit Elektrode, Flachsprüh, Prodigy, Hand− oder 1077395 Automatikpis- 75 Grad tolen 1077382 2−4 Zoll Handbeschich- SATZ, Düse, Flachsprüh, Prodigy, 90 Grad (51−102 mm)

  • Seite 31: Komponenten Für Flachsprüh− Und Kreuzdüsen

    1073624 — S DÜSE Hülle mit Elektrode HINWEIS A: Teilenummern siehe Ersatzteillisten für Düsen auf den vorigen Seiten. B: Auch in 10er−Packungen lieferbar. Satz P/N 1073707 bestellen. Abb. 32 Komponenten für Flachsprüh− und Kreuzdüsen E 2011 Nordson Corporation P/N 7169315A...
  • Seite 32 Prodigy Roboter-Sprühpistole E 2011 Nordson Corporation P/N 7169315A...

  • Seite 33: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG Nordson Corporation erklärt in ausschließlich eigener Verantwortung, dass die Produkte Prodigy, automatische elektrostatische Pulverauftragsgeräte mit Steuerkabel zur Verwendung mit dem zugehörigen Prodigy iControl Gerät, auf die sich diese Erklärung bezieht, folgenden Richtlinien entspricht: - Maschinenrichtlinie 89/37/EG - Richtlinie Elektromagnetische Verträglichkeit 89/336/EG - Richtlinie 94/9/EG (Explosionsschutz) Der Übereinstimmung liegt die Einhaltung der folgenden Normen oder...
