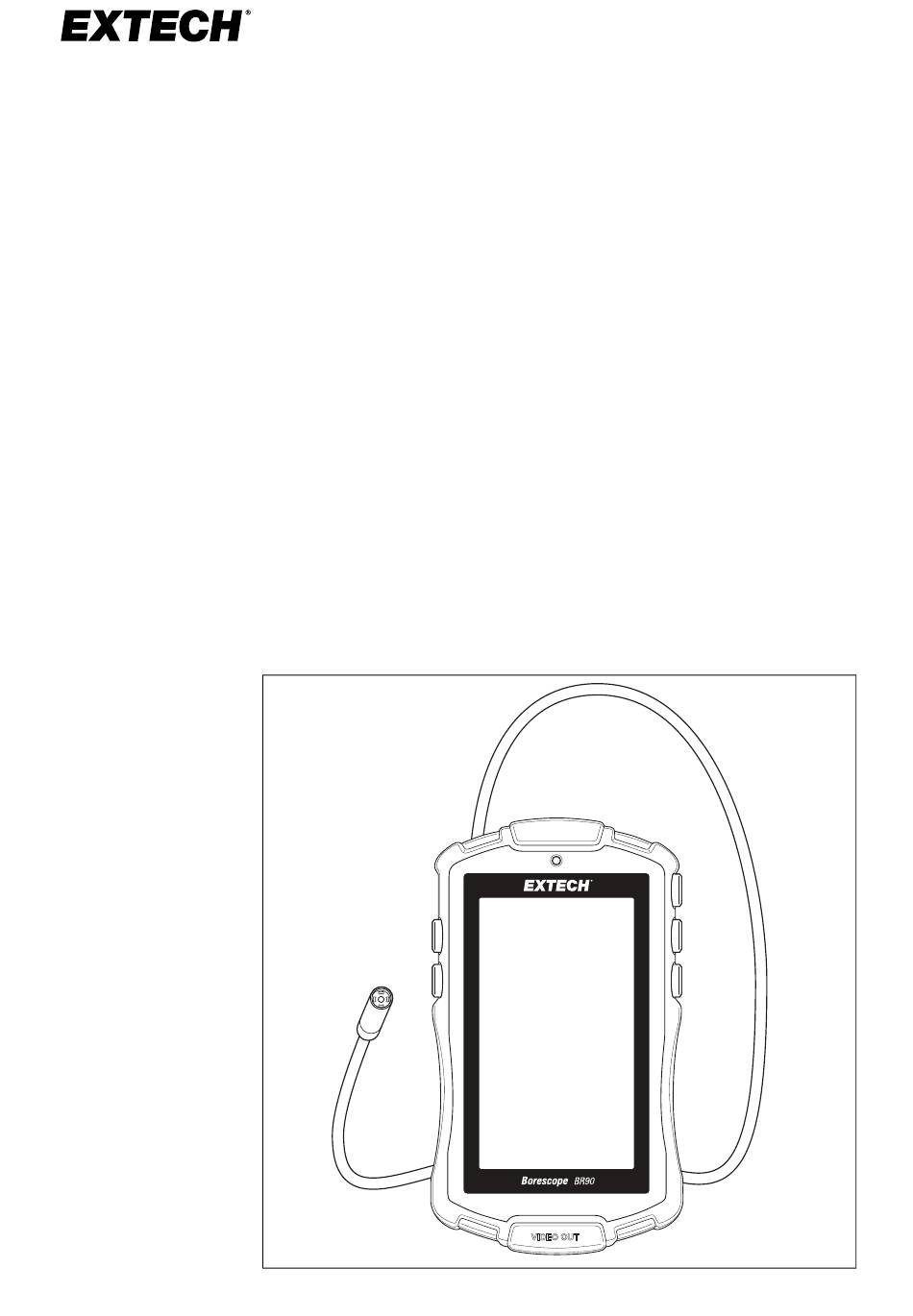

- Seite 1 BENUTZERHAND- BUCH Kompaktes Boroskop MODELL BR90...
- Seite 2 DE-DE Deutsch EINLEITUNG Vielen Dank, dass Sie sich für das kompakte Boroskop Extech BR90 entschieden haben. Dieses Gerät ermöglicht eine Echtzeit- Videoüberwachung und ist ideal für die Inspektion von Rohrleitun- gen, Kabelkanälen und anderen engen Räumen geeignet. Das BR90 eignet sich für die Installation von Geräten, elektronischer Ausrüstung, Halterungen sowie für die Fehlersuche bei und die...
- Seite 3 Hinweis: Zubehör, Batteriefach und Kabelfach sind in Abbildung 1 nicht dargestellt. Abbildungen für diese Teile sind in späteren Ab- schnitten enthalten. PACKZETTEL In der Verpackung des BR90 ist Folgendes enthalten: • Boroskop BR90 • Benutzerhandbuch • 4 × AA-Batterien • Gepolsterte Tragetasche...
-
Seite 4: Betrieb
• Befestigungsvorrichtung BETRIEB Einsetzen der Batterie Das BR90 wird mit vier AA-Batterien (1,5 V) betrieben. Öffnen Sie zum Einsetzen der Batterien das hintere Batteriefach, indem Sie die Riegel wie in Abbildung 2 gezeigt betätigen (Element 1). Achten Sie beim Einlegen der Batterien auf die richtige Polarität. Stellen Sie vor der Verwendung sicher, dass das Batteriefach vollständig... - Seite 5 Halten Sie zum Ausschalten den Schalter erneut lange gedrückt. Zugriff auf das Kamerakabel Das Kamerakabel ist im Gehäuse des BR90 untergebracht. Um auf das Kabel zuzugreifen, betätigen Sie die beiden Öffnungslaschen des Kabelfachs, wie in Abbildung 2 (Element 2) zu sehen. Ziehen Sie das Kabel so weit wie erforderlich heraus und schließen Sie...
- Seite 6 Abbildung 4 Installation des Zubehörs – Fortsetzung Helligkeitseinstellung der Kamera-LED Wenn die Beleuchtung im zu prüfenden Bereich nicht ausreicht, verwenden Sie die Taste zur Helligkeitsanpassung der LED (Mitte, rechts), um die Helligkeit anzupassen. Durch kurzes Betätigen wird zwischen den verfügbaren Helligkeitsstufen weitergeschaltet. Helligkeitseinstellung des Monitors Verwenden Sie die Taste zur Helligkeitsanpassung der LED (oben, links), um die Helligkeit anzupassen.
- Seite 7 2. Das Kamerakabel ist wasserdicht (IP67), das Gerät jedoch nicht. Bitte schützen Sie das Gerät vor Flüssigkeiten und Feuchtigkeit. 3. Entfernen Sie die Batterien, wenn das BR90 über einen länge- ren Zeitraum gelagert werden soll. 4. Entsorgung: Entsorgen Sie das Gerät nicht im Hausmüll. Der Benutzer ist verpflichtet, Altgeräte an eine dafür vorgesehene...
- Seite 8 WARNUNG Veränderungen oder Modifikationen, die nicht ausdrücklich vom Verantwortli- chen genehmigt sind, können die Berechtigung des Anwenders zum Einsatz des Gerätes unwirksam werden lassen. Technische Daten 8 mm Camera Durchmesser Bildsensor 1/9 Zoll, CMOS Effektive Pixel 640 × 480 Auflösung 3 ~ 8 cm etwa Fokusentfernung Horizontaler Betrachtungswinkel...
- Seite 9 Zwei Jahre Garantie FLIR Systems, Inc., garantiert, dass dieses Gerät der Marke Extech zwei Jahr ab Versanddatum frei von Defekten an Teilen und Verarbeitung ist (für Sensoren und Kabel gilt eine einge- schränkte, sechsmonatige Garantie). Den vollständigen Garantie- text finden Sie unter: https://www.extech.com/warranty.
- Seite 10 #NAS100023; r. AE/75633/75639; de-DE...
- Seite 12 BENUTZERHAND- BUCH last page Website http://www.flir.com Customer support http://support.flir.com Copyright © 2021, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations. Please refer to exportquestions@flir.com with any questions.
