5.
Wartung
5.1
Gummipuffer einstellen
Um die Nadel zu schonen kann der Gummipuffer so eingestellt werden, dass die Nadel nicht mehr auf die
Glasscheibe schlägt sondern auf den Gummipuffer kurz vor der Glasscheibe.
Hinter dem Fallstab befindet sich eine Schraube auf der der Gummipuffer aufgeschraubt ist. Diese
Schraube ist durch eine Mutter gesichert.
Der Haltebügel des Fallstabs mit der
Nadel liegt auf dem Gummipuffer,
während die Nadelspitze ca. 0,5 mm
über der Glasplatte liegt.
Hinweis
Achtung! Die Nadelbrucherkennung funktioniert dann nicht mehr!

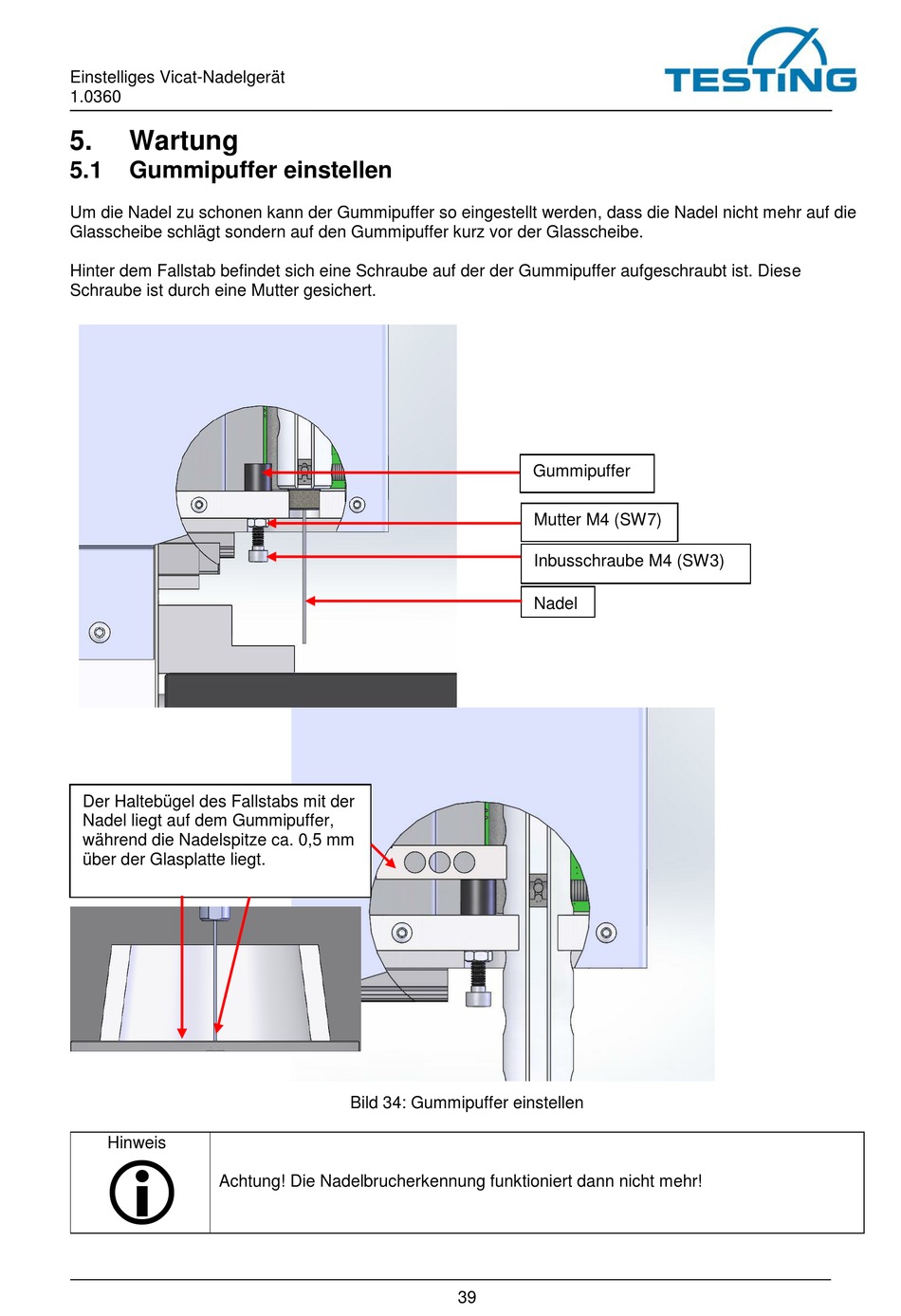

Bild 34: Gummipuffer einstellen
39
Gummipuffer
Mutter M4 (SW7)
Inbusschraube M4 (SW3)
Nadel
