Einstelliges Vicat-Nadelgerät
1.0360
3.5
Erläuterung des Vorgangs der Wassertemperierung
Der Kühlvorgang startet sobald die Wassertemperatur den Wert (Sollwert Kühlung + Hysterese Kühlung)
erreicht hat oder über diesen Wert gestiegen ist.
Der Kühlvorgang stoppt erst wenn die Wassertemperatur wieder auf den Wert (Sollwert Kühlung) gesun-
ken ist, oder wenn sie diesen Wert unterschritten hat.
Der Heizvorgang startet sobald die Wassertemperatur den Wert (Sollwert Heizung - Hysterese Heizung)
erreicht hat oder unter diesen Wert gesunken ist.
Der Heizvorgang stoppt sobald die Wassertemperatur wieder auf den Wert (Sollwert Heizung) angestie-
gen ist, oder wenn sie diesen Wert überschritten hat.
Die graphische Darstellung des Sachverhalts ist im Bild 12 zu entnehmen.
Einstellungswerte
Hysterese Kühlung 0.1 °C
Sollwert Kühlung 20.0 °C
Sollwert Heizung 19.7 °C
Hysterese Heizung 0.1 °C
Start Kühlung
Stopp Heizung
Start Heizung
Start Heizung
Istwert

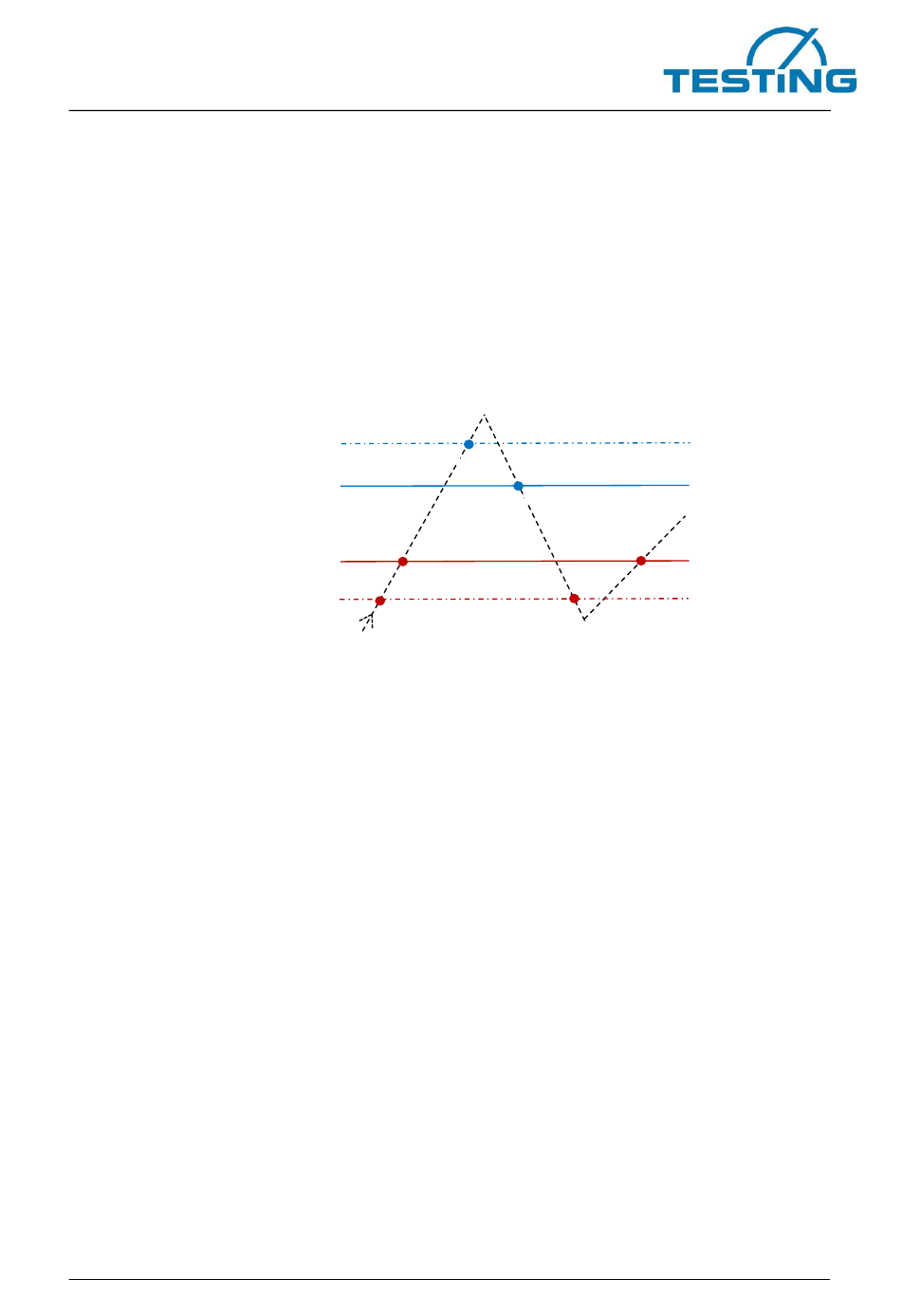

Bild 12: Temperaturregelung
18
Prozesswerte
Stopp Kühlung
Stopp Heizung
20.1 °C
20.0 °C
19,7 °C
19,6 °C
