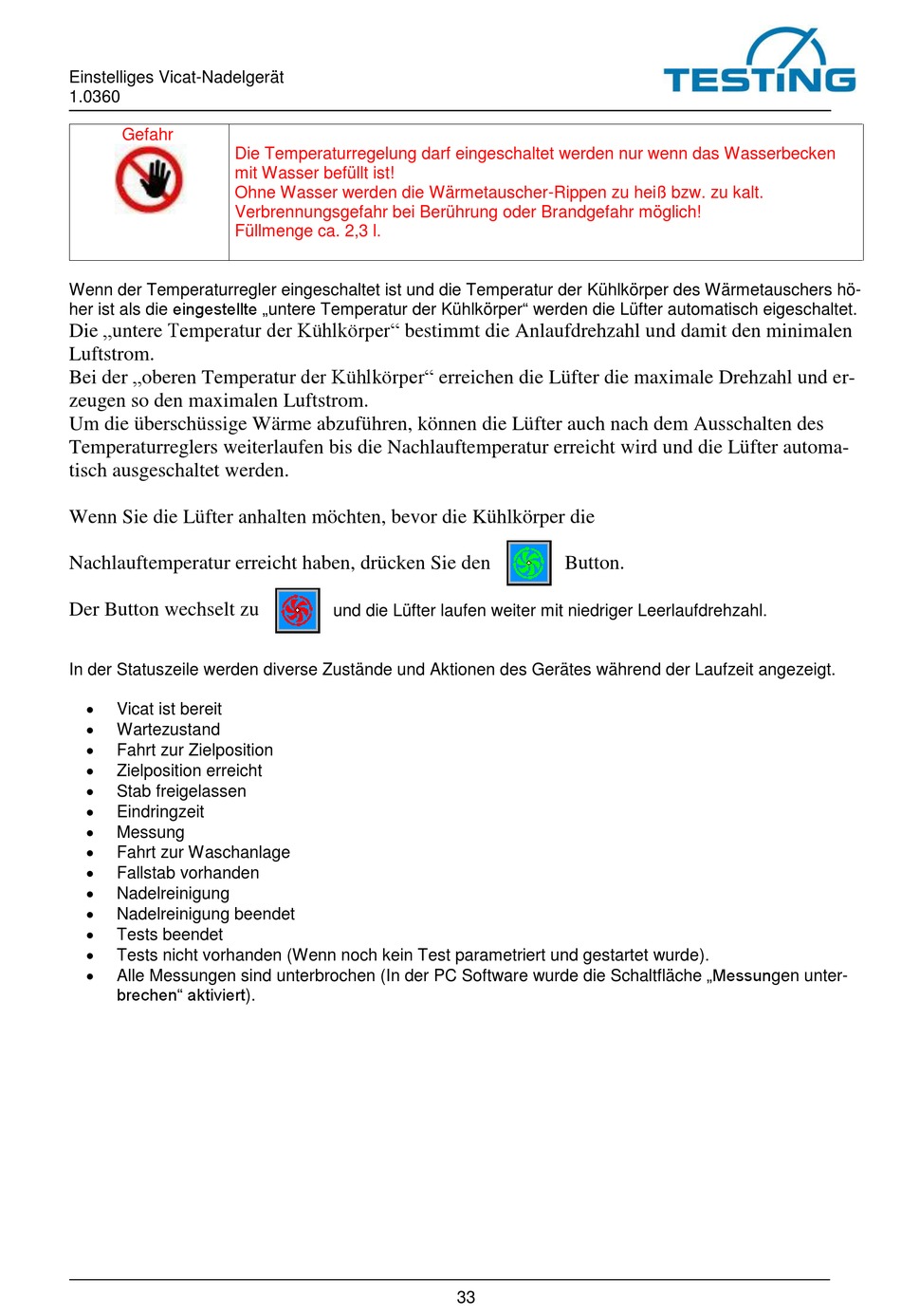

TESTING 1.0360 Betriebsanleitung Seite 33

Einstelliges Vicat-Nadelgerät
1.0360
Gefahr
Die Temperaturregelung darf eingeschaltet werden nur wenn das Wasserbecken
mit Wasser befüllt ist!
Ohne Wasser werden die Wärmetauscher-Rippen zu heiß bzw. zu kalt.
Verbrennungsgefahr bei Berührung oder Brandgefahr möglich!
Füllmenge ca. 2,3 l.
Wenn der Temperaturregler eingeschaltet ist und die Temperatur der Kühlkörper des Wärmetauschers hö-
her ist als die eingestellte „untere Temperatur der Kühlkörper" werden die Lüfter automatisch eigeschaltet.
Die „untere Temperatur der Kühlkörper" bestimmt die Anlaufdrehzahl und damit den minimalen
Luftstrom.
Bei der „oberen Temperatur der Kühlkörper" erreichen die Lüfter die maximale Drehzahl und er-
zeugen so den maximalen Luftstrom.
Um die überschüssige Wärme abzuführen, können die Lüfter auch nach dem Ausschalten des
Temperaturreglers weiterlaufen bis die Nachlauftemperatur erreicht wird und die Lüfter automa-
tisch ausgeschaltet werden.
Wenn Sie die Lüfter anhalten möchten, bevor die Kühlkörper die
Nachlauftemperatur erreicht haben, drücken Sie den
Der Button wechselt zu
In der Statuszeile werden diverse Zustände und Aktionen des Gerätes während der Laufzeit angezeigt.

Vicat ist bereit

Wartezustand

Fahrt zur Zielposition

Zielposition erreicht

Stab freigelassen

Eindringzeit

Messung

Fahrt zur Waschanlage

Fallstab vorhanden

Nadelreinigung

Nadelreinigung beendet

Tests beendet

Tests nicht vorhanden (Wenn noch kein Test parametriert und gestartet wurde).

Alle Messungen sind unterbrochen (In der PC Software wurde die Schaltfläche „Messungen unter-
brechen" aktiviert).
und die Lüfter laufen weiter mit niedriger Leerlaufdrehzahl.
33
Button.
