MultiMAXX HD

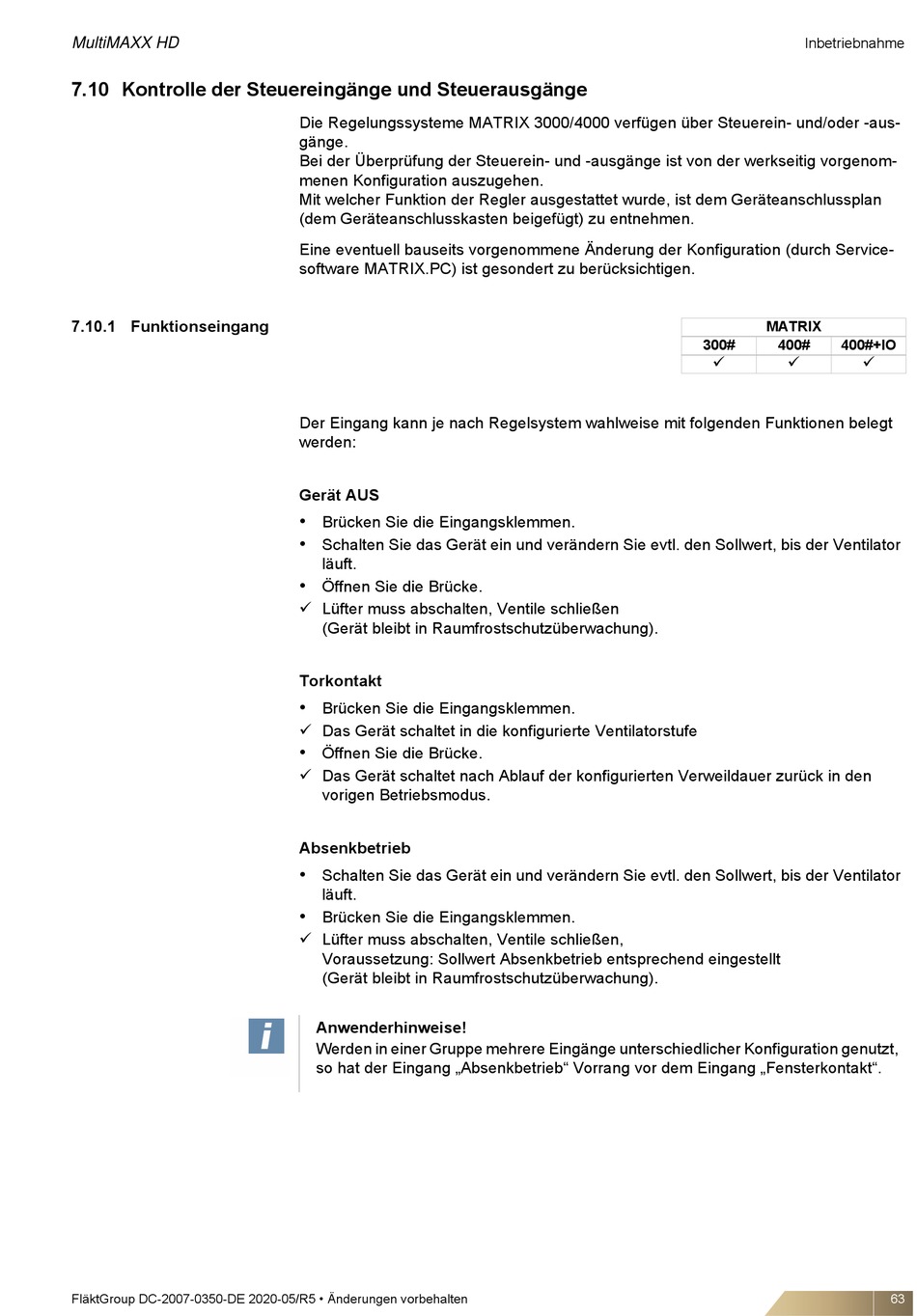

7.10 Kontrolle der Steuereingänge und Steuerausgänge
7.10.1 Funktionseingang
FläktGroup DC-2007-0350-DE 2020-05/R5 • Änderungen vorbehalten
Die Regelungssysteme MATRIX 3000/4000 verfügen über Steuerein- und/oder -aus-
gänge.
Bei der Überprüfung der Steuerein- und -ausgänge ist von der werkseitig vorgenom-
menen Konfiguration auszugehen.
Mit welcher Funktion der Regler ausgestattet wurde, ist dem Geräteanschlussplan
(dem Geräteanschlusskasten beigefügt) zu entnehmen.
Eine eventuell bauseits vorgenommene Änderung der Konfiguration (durch Service-
software MATRIX.PC) ist gesondert zu berücksichtigen.
Der Eingang kann je nach Regelsystem wahlweise mit folgenden Funktionen belegt
werden:
Gerät AUS
•
Brücken Sie die Eingangsklemmen.
•
Schalten Sie das Gerät ein und verändern Sie evtl. den Sollwert, bis der Ventilator
läuft.
•
Öffnen Sie die Brücke.
Lüfter muss abschalten, Ventile schließen
(Gerät bleibt in Raumfrostschutzüberwachung).
Torkontakt
•
Brücken Sie die Eingangsklemmen.
Das Gerät schaltet in die konfigurierte Ventilatorstufe
•
Öffnen Sie die Brücke.
Das Gerät schaltet nach Ablauf der konfigurierten Verweildauer zurück in den
vorigen Betriebsmodus.
Absenkbetrieb
•
Schalten Sie das Gerät ein und verändern Sie evtl. den Sollwert, bis der Ventilator
läuft.
•
Brücken Sie die Eingangsklemmen.
Lüfter muss abschalten, Ventile schließen,
Voraussetzung: Sollwert Absenkbetrieb entsprechend eingestellt
(Gerät bleibt in Raumfrostschutzüberwachung).
Anwenderhinweise!
Werden in einer Gruppe mehrere Eingänge unterschiedlicher Konfiguration genutzt,
so hat der Eingang „Absenkbetrieb" Vorrang vor dem Eingang „Fensterkontakt".
Inbetriebnahme
MATRIX
300#
400#
400#+IO
63
