4.5 Gerätemontage
4.6 Montage der Geräteverkleidung
28
Anwenderhinweise!
Die Heizgeräte sind bei Deckenmontage, um das Entlüften und Entleeren des Wär-
metauschers zu ermöglichen, stets waagerecht zu montieren.
Befestigungspunkte: Die Heizgeräte sind an mindestens 4 Befestigungspunkten
anzuschrauben. Es sind die Schrauben der Transporteinrichtung/-sicherung zu ver-
wenden.
Beim anschweißen der Wärmetauscheranschlüsse ist die Wärmetauscherverklei-
dung zu schützen.
Geräteschaden!
Es ist unbedingt auf eine spannungs-, verdrehungs- und vibrationsfreie Befestigung
der Geräte zu achten.
Anwenderhinweise!
Die Heizgeräte müssen sicher, zuverlässig und optisch korrekt montiert werden.
Aus diesem Grund wird empfohlen, Aufhängungen des Geräteherstellers zu ver-
wenden.
Hinweis!
Betrieb bei Vollendungsbaurbeiten: Es ist nicht zulässig, die Heizgeräte in staubhal-
tiger Umgebung, vor allem bei Durchführung der Vollendungsbauarbeiten, wie z.B.
Betonbohren, Betonschleifen, Schneiden der Gipskartonplatten, Bodenschleifen,
u.a., zu betreiben.
Heizgeräte mit Industrie-Verkleidung werden komplett einschließlich der montierten
Verkleidung geliefert..
Anwenderhinweise!
Die Design-Geräteverkleidung liegt dem Luftbehandlungsgerät gesondert bei und
wird erst nach vollständig erfolgter Installation des Luftbehandlungsgerätes mon-
tiert. Die Gummiabdeckungen (Pos.7) sind vor Anschluss der Rohrleitungen auf die
Mediumanschlüsse zu schieben.

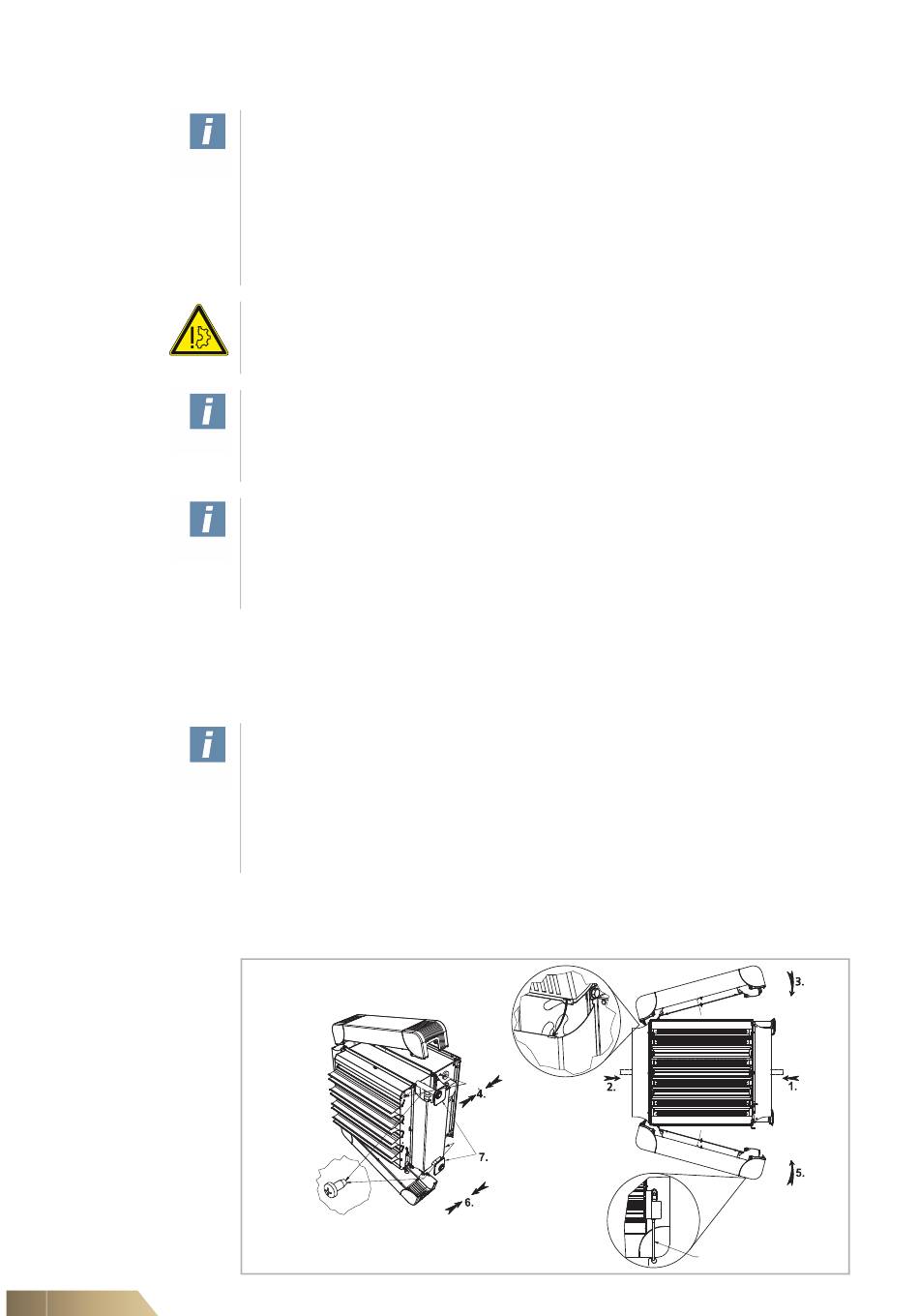

Bei der Montage der einzelnen Verkleidungsteile ist entsprechend der in Abb. 4-5
dargestellten Reihenfolge vorzugehen. .
Das obere und untere Gehäuseteil ist nach der Montage mit Schrauben zu sichern
(siehe Positionen 4 und 6). Abschließend werden die Gummiabdeckungen der
Wärmetauscher-Stutzen positionert (siehe Position 7).
