Linienstruktur mit Stichleitung
Gruppe 1
2 adrig
FläktGroup DC-2007-0350-DE 2020-05/R5 • Änderungen vorbehalten

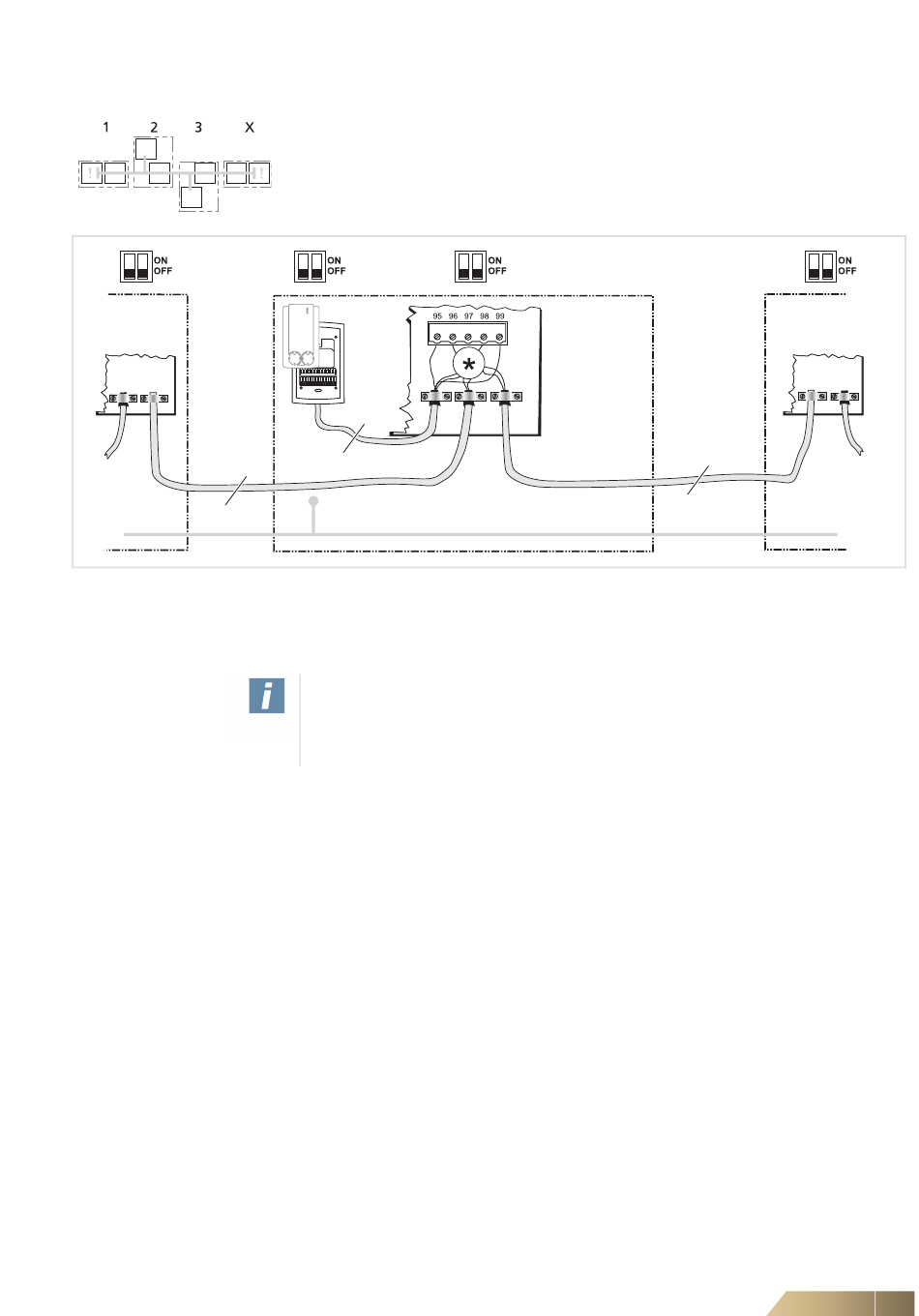

Das Bild (Abb. 6-29) zeigt den Aufbau eines MATRIX.Net in Linienstruktur mit Stichlei-
tung. Beispielhaft dargestellt ist der Anschluss eines Bediengerätes über eine Stichlei-
tung bei mehreren Gruppen. Die zulässige maximale Stichleitungslänge beträgt 25 m.
4 adrig
Abb. 6-29: Aufbau eines MATRIX.Net in Linienstruktur mit Stichleitung
Da es nicht zulässig ist, drei Adern anzuklemmen, muss eine Zwischenklemme vor-
*
gesehen werden! Hierzu können die Stützpunktklemmen (STV) auf der Platine – so-
weit nicht belegt – oder bauseitige Klemmen verwendet werden.
HINWEIS!
Das Datenübertragungskabel muss so verlegt werden, wie in Abb. 6-29 dargestellt,
dass die jeweilige Kabelabschirmung nur einseitig aufgelegt wird – siehe
"Schirmung/Erdung" auf Seite 50.
Gruppe 2
Gruppe X
2 adrig
Elektrischer Anschluss
49
