Adresseneinstellung

Bediengerät
1

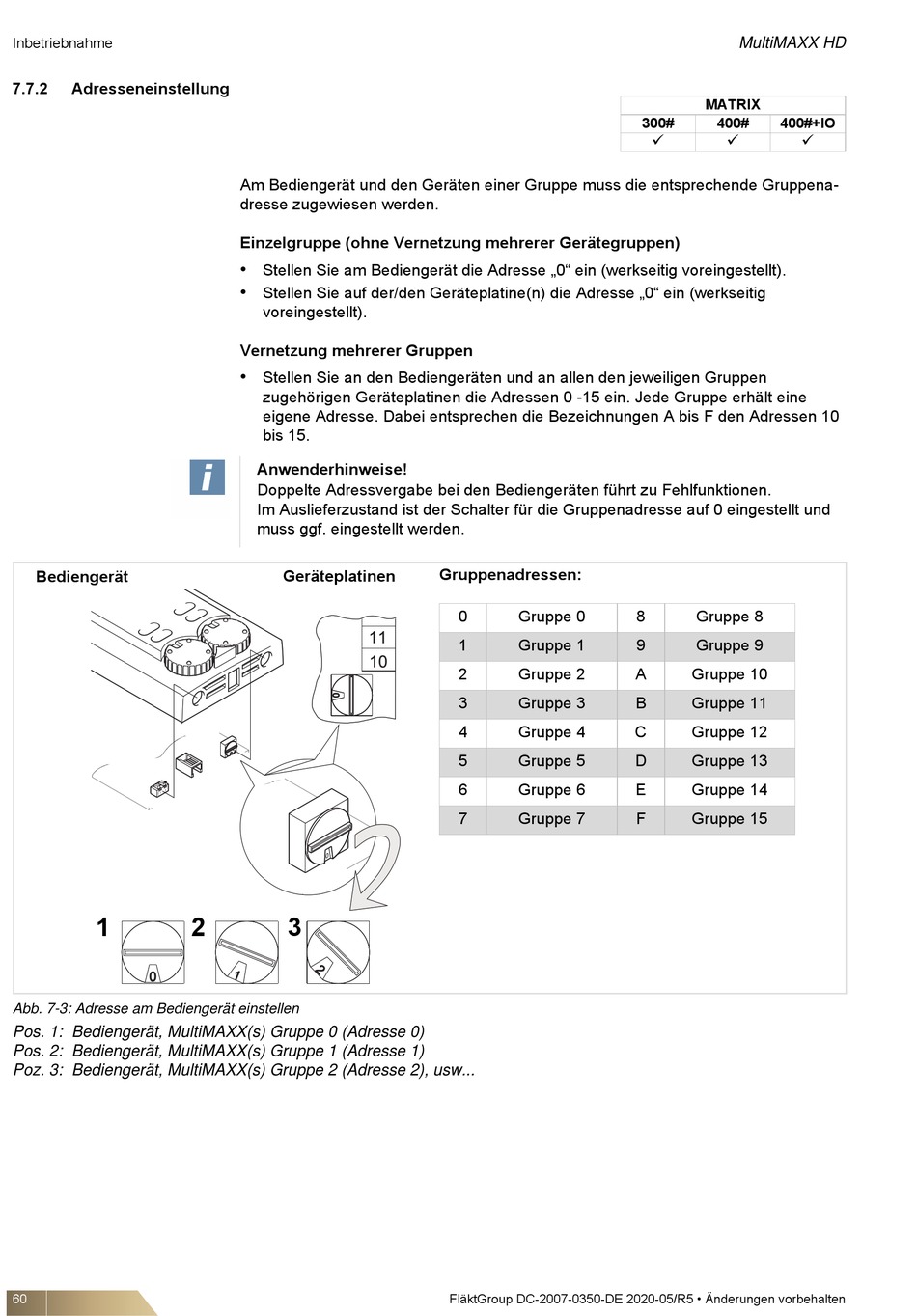

Abb. 7-3: Adresse am Bediengerät einstellen
Pos. 1: Bediengerät, MultiMAXX(s) Gruppe 0 (Adresse 0)
Pos. 2: Bediengerät, MultiMAXX(s) Gruppe 1 (Adresse 1)
Poz. 3: Bediengerät, MultiMAXX(s) Gruppe 2 (Adresse 2), usw...
60
Am Bediengerät und den Geräten einer Gruppe muss die entsprechende Gruppena-
dresse zugewiesen werden.
Einzelgruppe (ohne Vernetzung mehrerer Gerätegruppen)
•
Stellen Sie am Bediengerät die Adresse „0" ein (werkseitig voreingestellt).
•
Stellen Sie auf der/den Geräteplatine(n) die Adresse „0" ein (werkseitig
voreingestellt).
Vernetzung mehrerer Gruppen
•
Stellen Sie an den Bediengeräten und an allen den jeweiligen Gruppen
zugehörigen Geräteplatinen die Adressen 0 -15 ein. Jede Gruppe erhält eine
eigene Adresse. Dabei entsprechen die Bezeichnungen A bis F den Adressen 10
bis 15.
Anwenderhinweise!
Doppelte Adressvergabe bei den Bediengeräten führt zu Fehlfunktionen.
Im Auslieferzustand ist der Schalter für die Gruppenadresse auf 0 eingestellt und
muss ggf. eingestellt werden.
Geräteplatinen
2 3
Gruppenadressen:
0 Gruppe 0
1 Gruppe 1
2 Gruppe 2
3 Gruppe 3
4 Gruppe 4
5 Gruppe 5
6 Gruppe 6
7 Gruppe 7
FläktGroup DC-2007-0350-DE 2020-05/R5 • Änderungen vorbehalten
MultiMAXX HD
MATRIX
300# 400# 400#+IO
  
8 Gruppe 8
9 Gruppe 9
A Gruppe 10
B Gruppe 11
C Gruppe 12
D Gruppe 13
E Gruppe 14
F Gruppe 15
