6.7.1 Kabelanschluss am Bediengerätes
FläktGroup DC-2007-0350-DE 2020-05/R5 • Änderungen vorbehalten
Anwenderhinweise!
Hierbei ist zusätzlich ein Raumfühler erforderlich.
1

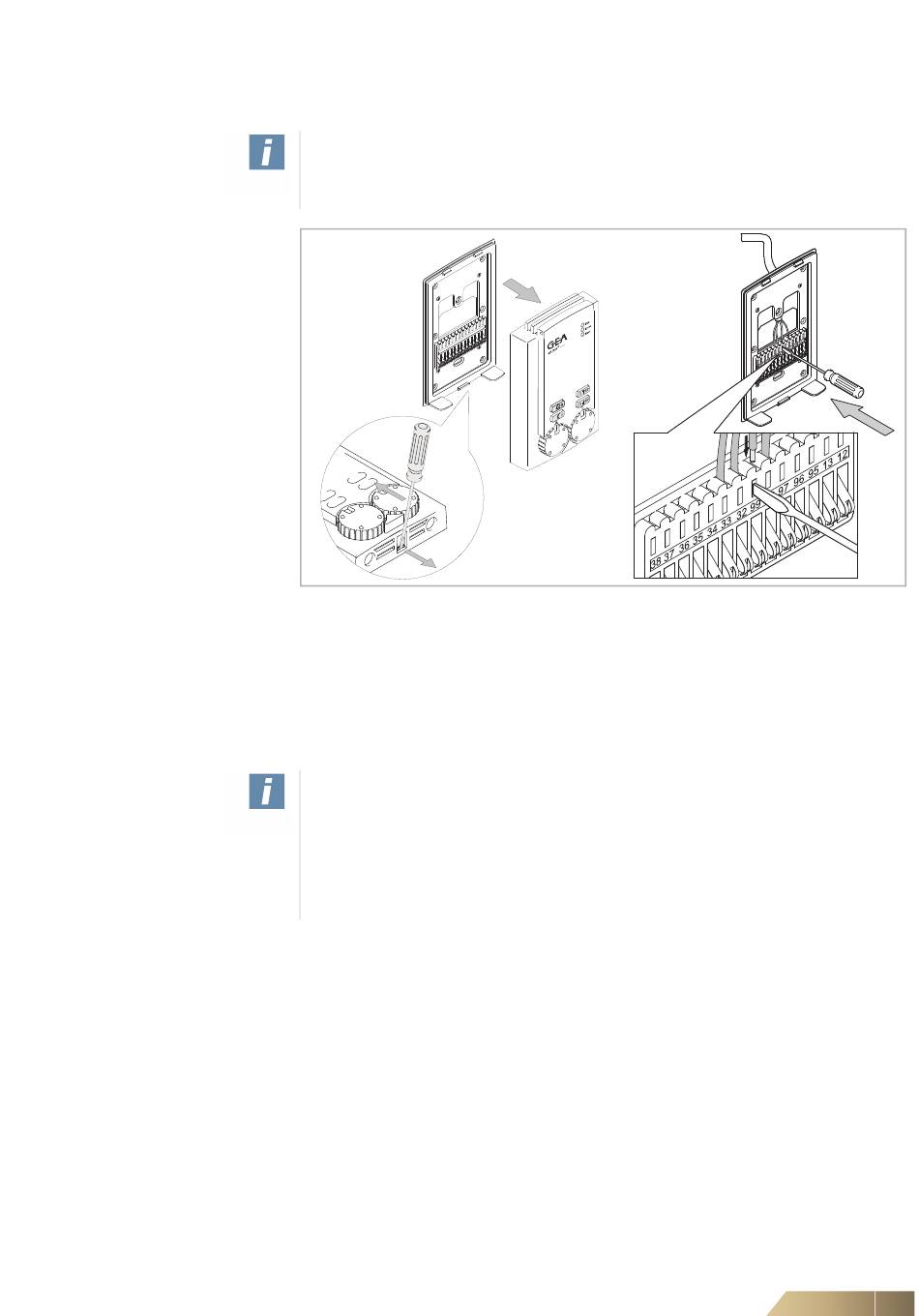

Abb. 6-6: Bediengerät öffnen
Pos. 1:Oberteil
Pos. 2:Montageplatte
•
Klippsen Sie an der Unterseite des Bediengerätes mit einem Schraubendreher das
Oberteil wie in Abb. 6-6 dargestellt aus und heben Sie das Oberteil nach oben von
der Montageplatte ab.
Anwenderhinweise!
Je nach MATRIX-Regelungssystem werden unterschiedliche Kabelarten mit unter-
schiedlicher Adernanzahl verwendet.
Die gerätespezifische Anschlussbelegung sowie Angaben zur Kabelart finden Sie
im Abschnitt „Elektrischer Anschluss mit MATRIX ab Seite 38.
Verlegen Sie Klein- und Netzspannungskabel untereinander getrennt mit einem
Mindestabstand von 150 mm.
•
Ziehen Sie das Verbindungskabel zum Elektroschaltkasten des MultiMAXX durch
die Membrantüllen des Unterteils und die Anschlussöffnung der Montageplatte des
Bediengerätes (siehe Abb. 6-6) und schließen alle Adern an die Klemmen an.
Dazu lösen Sie zuerst die Klemme durch leichtes hereindrücken mit einem geeigneten
Schraubendreher (siehe Abb. 6-6) und führen die jeweilige Ader in die vorgesehene
Klemmenöffnung. Die federbelastete Klemme greift wieder, sobald Sie den Schrau-
bendreher entfernen.
2
Elektrischer Anschluss
37
