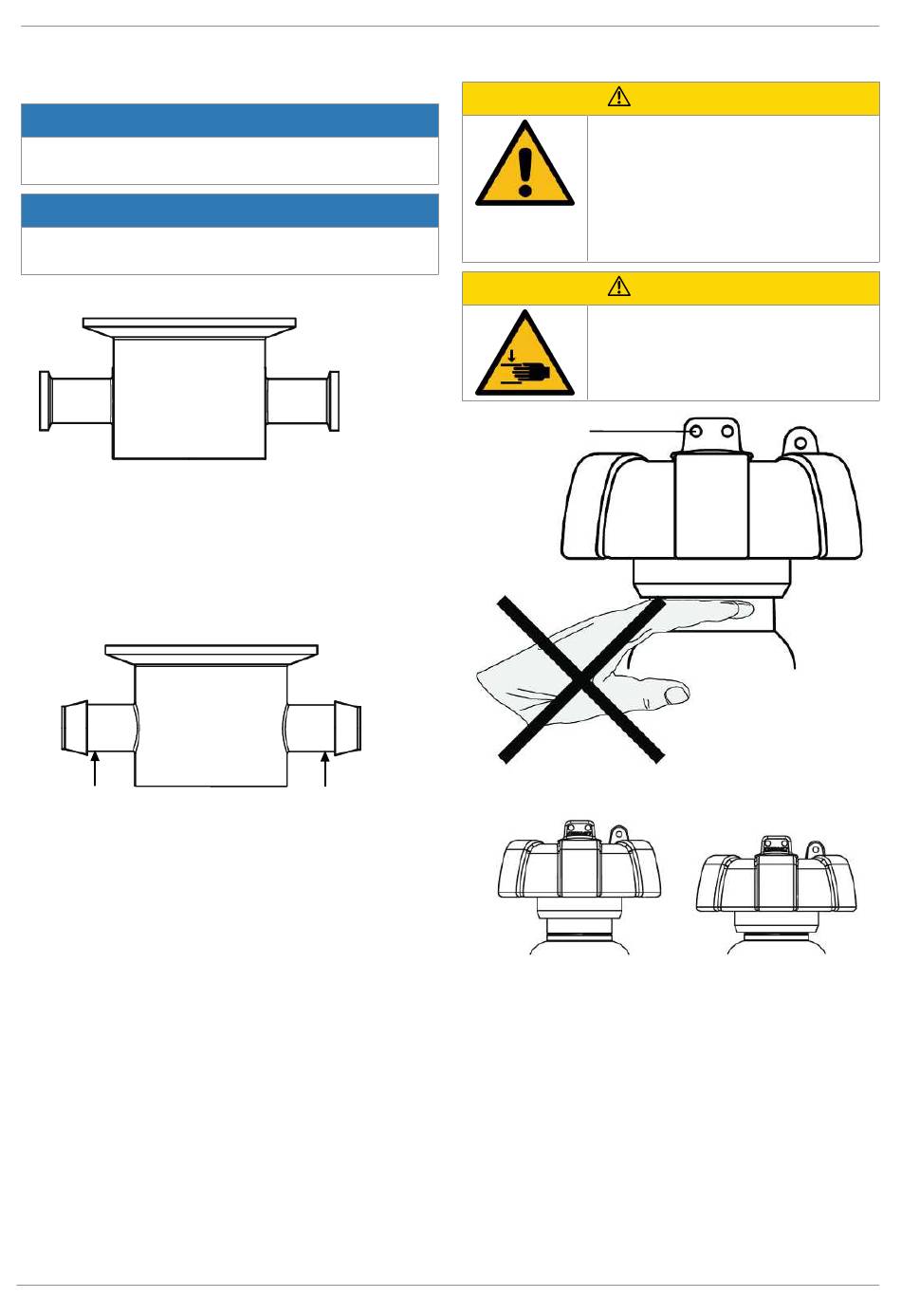

9.4 Montage des Single-Use Membranventilkörpers in
die Rohrleitung
HINWEIS
▶ Montageanleitung für Single-Use Membranventilkörper
SUB siehe Anhang.
HINWEIS
▶ Der Single-Use Membranventilkörper ist nur einmal ver-
wendbar und muss nach Gebrauch entsorgt werden!
Montage bei Clampanschluss:
1. Bei Montage des Clampanschlusses entsprechende Dich-
tung zwischen Single-Use Membranventilkörper und Rohr-
anschluss einlegen und mit Klammer verbinden. Die Dich-
tung sowie die Klammer sind nicht im Lieferumfang ent-
halten.
Montage bei Schlauchtüllen:
2. Bei Montage der Schlauchtüllen Schläuche (z. B. aus Sili-
kon) über die Schlauchtüllen ziehen.
3. Hinter den Schlauchtüllen (Pfeile) Kabelbinder oder
Schlauchschellen anlegen und festziehen.
Nach der Montage:
4. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin-
gen bzw. in Funktion setzen.
www.gemu-group.com
9.5 Bedienung
Sonderschraube nicht zu fest anziehen!
▶ Sonderschraube kann abbrechen. Da-
●
●
Quetschgefahr durch steigendes
Handrad!
▶ Gefahr von Quetschungen der Finger.
Sonderschraube
Optische Stellungsanzeige
Ventil offen
19 / 30
9 Einbau in Rohrleitung
VORSICHT
durch kann der manuelle Antrieb be-
schädigt werden.
Sonderschraube nicht entfernen.
Sonderschraube nur schwach nachzie-
hen (wenn nötig).
VORSICHT
Ventil geschlossen
GEMÜ SUHK SUMONDO
