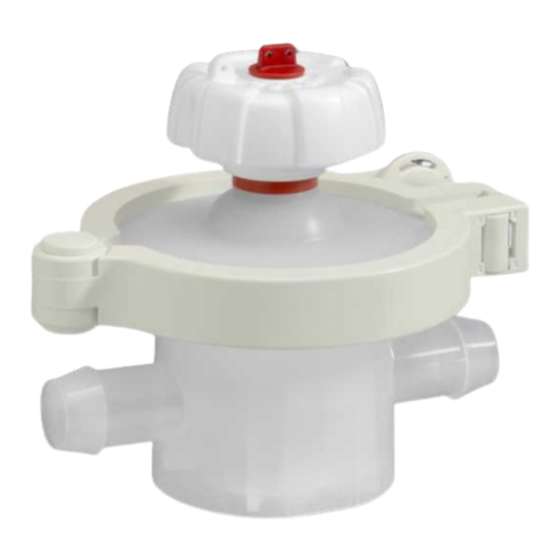

- Seite 1 GEMÜ SUHK SUMONDO Manueller Antrieb für Single-Use Ventile Betriebsanleitung Weitere Informationen Webcode: GW-SUHK...
- Seite 2 Alle Rechte, wie Urheberrechte oder gewerbliche Schutzrechte, werden ausdrücklich vorbehalten. Dokument zum künftigen Nachschlagen aufbewahren. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 12.04.2021 GEMÜ SUHK SUMONDO 2 / 30 www.gemu-group.com...
-
Seite 3: Inhaltsverzeichnis
12 Inspektion und Wartung ..........23 13 Ausbau aus Rohrleitung ..........23 14 Entsorgung ............... 23 15 Rücksendung ............23 16 Konformitätserklärung nach 2014/68/EU (Druckgerä- terichtlinie) ............... 24 17 Montage ..............25 18 Demontage ............... 26 www.gemu-group.com 3 / 30 GEMÜ SUHK SUMONDO... -
Seite 4: Allgemeines
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ SUHK SUMONDO 4 / 30 www.gemu-group.com... -
Seite 5: Sicherheitshinweise
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do- kument beschrieben sind, nicht ohne vorherige Abstim- Das Typenschild befindet sich am Antrieb. Daten des Typen- mung mit dem Hersteller durchführen. schilds (Beispiel): Bei Unklarheiten: 15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach- fragen. www.gemu-group.com 5 / 30 GEMÜ SUHK SUMONDO... -
Seite 6: Bestimmungsgemäße Verwendung
Das Produkt ist für den Einbau in Rohrleitungen und zur Steue- rung eines Betriebsmediums konzipiert. Das Produkt ist bestimmungsgemäß nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. ● Das Produkt gemäß den technischen Daten einsetzen. GEMÜ SUHK SUMONDO 6 / 30 www.gemu-group.com... -
Seite 7: Bestelldaten
5 Antriebsgröße Code Membrangröße C Antriebsgröße 1WR Membrangröße D Bestellbeispiel SUHK Bestelloption Code Beschreibung 1 Typ SUHK Antrieb manuell Kunststoff-Ausführung 2 Membrangröße Membrangröße B 3 Membranadaption 4 Steuerfunktion manuell betätigt 5 Antriebsgröße Antriebsgröße 1WR www.gemu-group.com 7 / 30 GEMÜ SUHK SUMONDO... -
Seite 8: Membranventilkörper Sub
2 Membrangröße Membrangröße B 3 Anschlussgröße 1 3/8" (DN 10) 4 Gehäuseform T-Körper 5 Anschlussart Schlauchtülle 6 Gehäusewerkstoff PP-R, natur 7 Membranwerkstoff 8 Anschlussgröße 2 3/8" (DN 10) 9 Anschlussart Stutzen 2 Schlauchtülle GEMÜ SUHK SUMONDO 8 / 30 www.gemu-group.com... -
Seite 9: Technische Daten
Membranen den Einflüssen von Druck, Temperatur, des Prozesses und den Drehmomenten mit denen diese angezogen werden. Dadurch können die Kv-Werte über die Toleranzgrenze der Norm hinaus abweichen. Kv-Werte in m³/h (Cv-Werte in gpm) MG = Membrangröße www.gemu-group.com 9 / 30 GEMÜ SUHK SUMONDO... -
Seite 10: Produktkonformitäten
SUHK 326,5 326,5 Gewichte in g, MG = Membrangröße 1) Anschlussart Code CA: Clampanschluss ähnlich ASME-BPE Typ A Code HB: Schlauchtülle 2) Gehäuseform Code D: Durchgangskörper Code R: Eckkörper rechts Code T: T-Körper GEMÜ SUHK SUMONDO 10 / 30 www.gemu-group.com... -
Seite 11: Abmessungen
3/4” (DN 20), 3/4” (DN 20), 1/2” (DN 15) 1” (DN 25) 1” (DN 25) 80,5 80,0 81,2 74,9 60,4 55,3 86,5 109,6 109,6 122,5 148,8 148,8 Maße in mm, MG = Membrangröße www.gemu-group.com 11 / 30 GEMÜ SUHK SUMONDO... -
Seite 12: Körpermaße
7 Abmessungen 7.2 Körpermaße 7.2.1 Eckkörper, rechts (Code R) ØD MG B 3/8” (DN 10) 1/2” (DN 15) 55,8 66,8 33,3 33,3 22,3 22,3 øD Maße in mm, MG = Membrangröße GEMÜ SUHK SUMONDO 12 / 30 www.gemu-group.com... - Seite 13 33,3 33,3 33,3 58,5 58,5 22,3 22,3 22,3 35,3 35,3 35,3 39,5 øD 91,6 91,6 Maße in mm, MG = Membrangröße 1) Anschlussart Code CA: Clampanschluss ähnlich ASME-BPE Typ A Code HB: Schlauchtülle www.gemu-group.com 13 / 30 GEMÜ SUHK SUMONDO...
- Seite 14 1” (DN 25) 137,4 35,3 35,3 ØD 111,5 65,8 33,3 33,3 22,3 22,3 35,3 35,3 ØD Maße in mm, MG = Membrangröße 1) Anschlussart Code CA: Clampanschluss ähnlich ASME-BPE Typ A Code HB: Schlauchtülle GEMÜ SUHK SUMONDO 14 / 30 www.gemu-group.com...
-
Seite 15: Anschlussmaße
øD 13,8 18,8 22,8 30,8 30,8 Maße in mm, MG = Membrangröße Maß A und øD – Toleranz ± 0,2 mm 1) Anschlussart Code CA: Clampanschluss ähnlich ASME-BPE Typ A Code HB: Schlauchtülle www.gemu-group.com 15 / 30 GEMÜ SUHK SUMONDO... -
Seite 16: Herstellerangaben
Druck beaufschlagen, wenn er am manuellen Antrieb montiert ist! ▶ Beschädigung des Single-Use Mem- branventilkörpers. VORSICHT Beschädigung des manuellen Antriebs! ▶ Funktion des manuellen Antriebs ist nicht mehr gewährleistet. Manuellen Antrieb nicht in Einzelteile ● zerlegen. GEMÜ SUHK SUMONDO 16 / 30 www.gemu-group.com... -
Seite 17: Montage Des Single-Use Membranventilkörpers An Den Manuellen Antrieb
öffnen. 13. Das Produkt nur zwischen zueinander passenden, fluch- 4. Manuellen Antrieb A und Single-Use Membranventilkör- tenden Rohrleitungen montieren (siehe nachfolgende Ka- per 1 mit einer Klammer 6 fest verpressen. pitel). 14. Einbaulage beliebig. www.gemu-group.com 17 / 30 GEMÜ SUHK SUMONDO... -
Seite 18: Demontage Single-Use Membranventilkörper - Manueller Antrieb
Gefahr der Beschädigung der Membrane bei der Demontage! ▶ Membranpin wurde nicht entkoppelt. ▶ Manuellen Antrieb nur in Geschlossen- Position vom Single-Use Membranven- tilkörper demontieren. HINWEIS ▶ Montageanleitung für Single-Use Membranventilkörper SUB siehe Anhang. GEMÜ SUHK SUMONDO 18 / 30 www.gemu-group.com... -
Seite 19: Montage Des Single-Use Membranventilkörpers In Die Rohrleitung
über die Schlauchtüllen ziehen. 3. Hinter den Schlauchtüllen (Pfeile) Kabelbinder oder Schlauchschellen anlegen und festziehen. Nach der Montage: 4. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- Ventil offen Ventil geschlossen gen bzw. in Funktion setzen. www.gemu-group.com 19 / 30 GEMÜ SUHK SUMONDO... -
Seite 20: Inbetriebnahme
3. Nach jeder Reinigung Handrad mehrfach öffnen und Ventil nicht autoklavieren! schließen. ▶ Gefahr der Beschädigung des Ventils. Der Betreiber der Anlage ist verantwortlich für die Auswahl des Reinigungsmediums und die Durchführung des Verfah- rens. GEMÜ SUHK SUMONDO 20 / 30 www.gemu-group.com... - Seite 21 10 Inbetriebnahme www.gemu-group.com 21 / 30 GEMÜ SUHK SUMONDO...
-
Seite 22: Fehlerbehebung
Betriebsdruck zu hoch Ventilkörper austauschen Klammer lose Ventilkörper austauschen Ventilkörper undicht Ventilkörper defekt Ventilkörper austauschen Handrad lässt sich nicht drehen Handrad defekt Handrad austauschen Handrad / Sonderschraube ist lose Sonderschraube locker Sonderschraube vorsichtig nachziehen GEMÜ SUHK SUMONDO 22 / 30 www.gemu-group.com... -
Seite 23: Inspektion Und Wartung
1. Das Produkt demontieren. Warn- und Sicherheitshinweise beachten. 2. Den Ausbau in umgekehrter Reihenfolge wie den Einbau durchführen. 14 Entsorgung 1. Auf Restanhaftungen und Ausgasung von eindiffundierten Medien achten. 2. Alle Teile entsprechend den Entsorgungsvorschriften / Umweltschutzbedingungen entsorgen. www.gemu-group.com 23 / 30 GEMÜ SUHK SUMONDO... -
Seite 24: Konformitätserklärung Nach 2014/68/Eu (Druckgeräterichtlinie)
Die Produkte werden entwickelt und produziert nach GEMÜ eigenen Verfahrensanweisungen und Qualitätsstandards, welche die Forderungen der ISO 9001 und der ISO 14001 erfüllen. Die Produkte dürfen gemäß Artikel 4, Absatz 3 der Druckgeräterichtlinie 2014/68/EU keine CE-Kennzeichnung tragen. 2020-09-16 ppa. Joachim Brien Leiter Bereich Technik GEMÜ SUHK SUMONDO 24 / 30 www.gemu-group.com... -
Seite 25: Montage
Attaching the valve body Antrieb öffnen (2 Umdrehungen) Open the actuator (2 turns) Clamp-Klammer anlegen Mount the clamp Flügelmutter andrehen bis Nocken anliegen Fasten the wing nut until the cams fit closely www.gemu-group.com 25 / 30 GEMÜ SUHK SUMONDO... -
Seite 26: Demontage
18 Demontage 18 Demontage Antrieb öffnen Open actuator Flügelmutter öffnen Open the wing nut Clamp-Klammer öffnen Open the clamp Antrieb schließen Close the actuator Antrieb lösen Remove the actuator GEMÜ SUHK SUMONDO 26 / 30 www.gemu-group.com... - Seite 27 18 Demontage www.gemu-group.com 27 / 30 GEMÜ SUHK SUMONDO...
- Seite 28 Änderungen vorbehalten GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88591726* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 04.2021 | 88591726 Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
-
Seite 29: Anhang
Anhang Anhang Anhang Montage GEMÜ SUHK SUMONDO Montage GEMÜ SUHK SUMONDO Manuellen Antrieb schließen Schraube anzie- hen bis die No- cken an der Tri- Clamp Klammer anliegen. Manuellen Antrieb schließen Manuellen Antrieb öffnen (2 Umdrehungen) Schraube anziehen bis die Nocken an der Tri-Clamp Klammer anliegen. - Seite 30 Anhang Demontage GEMÜ SUHK SUMONDO Demontage GEMÜ SUHK SUMONDO Manuellen Antrieb öffnen Ventilkörper ent- sprechend den Entsorgungsvor- schriften / Um- weltschutzbe- stimmungen ent- sorgen. Manuellen Antrieb öffnen Manuellen Antrieb schließen Ventilkörper entsprechend den Entsorgungsvorschriften / Um- weltschutzbestimmungen entsorgen. Manuellen Antrieb schließen...
