2 Sicherheitshinweise
Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen An-
lagenteilen können Gefahrenpotentiale entstehen, die durch
eine Gefahrenanalyse betrachtet werden müssen. Für die Er-
stellung der Gefahrenanalyse, die Einhaltung daraus resultie-
render Schutzmaßnahmen sowie die Einhaltung regionaler Si-
cherheitsbestimmungen, ist der Betreiber verantwortlich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
•
Gefährdung von Personen durch elektrische, mechanische
und chemische Einwirkungen.
•
Gefährdung von Anlagen in der Umgebung.
•
Versagen wichtiger Funktionen.
•
Gefährdung der Umwelt durch Austreten gefährlicher Stoffe
bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
•
Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und
Wartung auftreten können.
•
Die ortsbezogenen Sicherheitsbestimmungen, für deren Ein-
haltung (auch seitens des hinzugezogenen Montageperso-
nals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackieren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zustän-
digen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien be-
achten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach-
fragen.
www.gemu-group.com
3 Produktbeschreibung

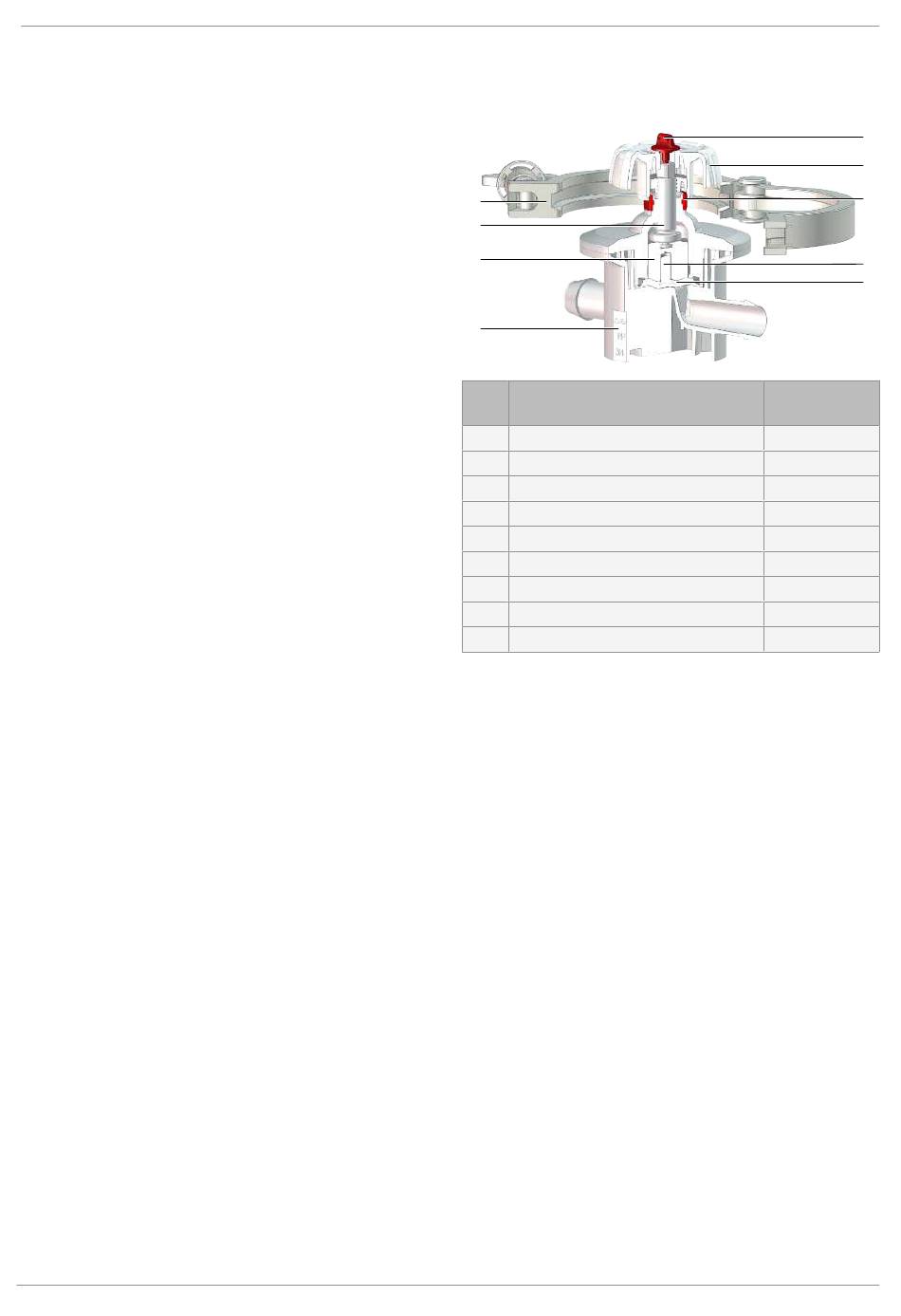

3.1 Aufbau
9
8
7
6
Posi-
Benennung
tion
1
Sonderschraube
2
Handrad
3
Optische Stellungsanzeige
4
Membranpin
5
Membrane
6
Ventilkörper
7
Druckstück
8
Gewindespindel
9
Clamp Klammer
3.2 Beschreibung
Der manuelle Antrieb GEMÜ SUHK des Single-Use Ventils
GEMÜ SUMONDO wird durch einen Clamp mit dem Ventilkör-
per GEMÜ SUB verbunden. Dieser verfügt über eine aufge-
schweißte Membrane. Durch einen definierten Schließ- bzw.
Öffnungsvorgang werden der Ventilkörper und der Antrieb ver-
riegelt. Nach einmaliger Anwendung wird der Ventilkörper mit-
samt Membrane vom Antrieb getrennt und entsorgt. Der An-
trieb ist mehrfach verwendbar und verbleibt in der Anlage.
3.3 Funktion
Das GEMÜ Single-Use Membranventil, bestehend aus dem
Single-Use Membranventilkörper SUB und manuellem Antrieb
SUHK, ist für den Einsatz in Single-Use Systemen in Kunst-
stoff-Rohr- und Schlauchleitungen konzipiert. Es steuert ein
durchfließendes Medium durch Handbetätigung.
3.4 Typenschild
Das Typenschild befindet sich am Antrieb. Daten des Typen-
schilds (Beispiel):
5 / 30
3 Produktbeschreibung
1
2
3
4
5
Werkstoffe
PVDF
PVDF
PES
PP-R
TPE
PP-R
PVDF
PEEK
PA-GF
GEMÜ SUHK SUMONDO
