7 Hoch-Entaster zusammenbauen
7

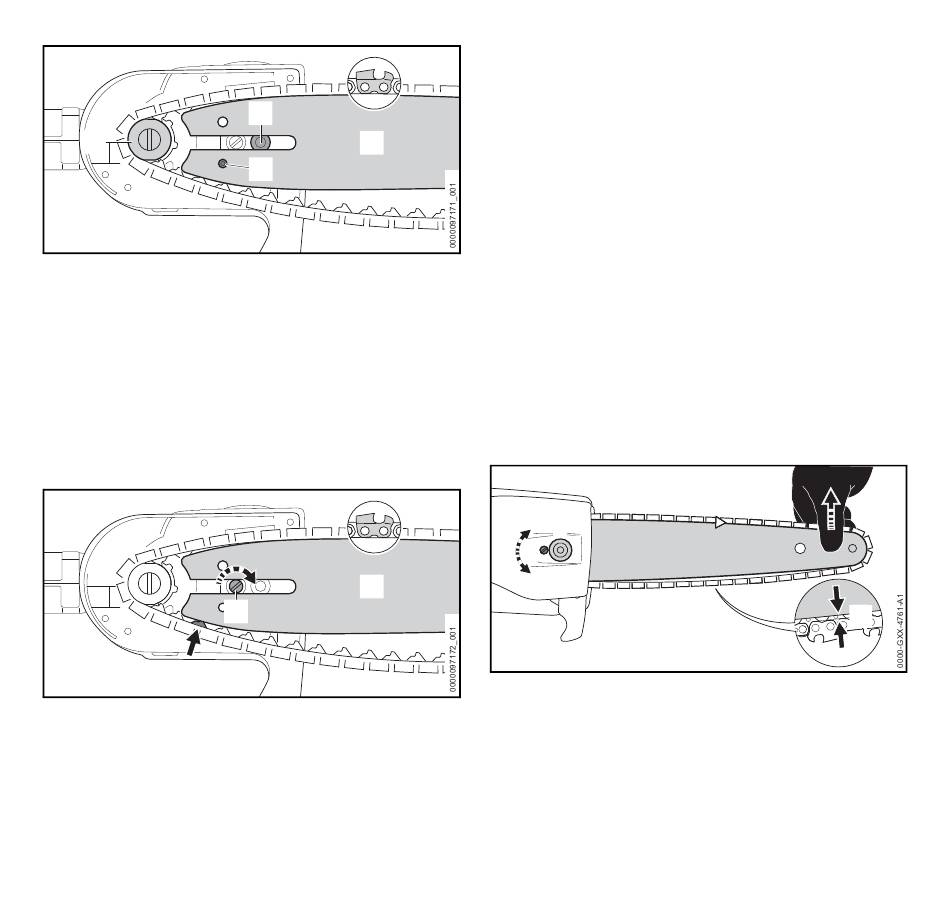

► Führungsschiene mit Sägekette so auf den Hoch-Entaster
setzen, dass folgende Bedingungen erfüllt sind:
– Die Treibglieder der Sägekette sitzen in den Zähnen
des Kettenrades (7).
– Die Bundschraube (5) sitzt im Langloch der
Führungsschiene (6).
– Der Zapfen des Spannschiebers (4) sitzt in der
Bohrung (8) der Führungsschiene (6).
Die Orientierung der Führungsschiene (6) spielt keine Rolle.
Der Aufdruck auf der Führungsschiene (6) kann auch auf
dem Kopf stehen.
► Spannschraube (3) so lange im Uhrzeigersinn drehen, bis
die Sägekette an der Führungsschiene anliegt. Dabei die
Treibglieder der Sägekette in die Nut der
Führungsschiene führen.
Die Führungsschiene (6) und die Sägekette liegen am
Hoch-Entaster an.
0458-191-9621-A
5
6
8
6
3
► Kettenraddeckel (2) so an den Hoch-Entaster anlegen,
dass er bündig mit dem Hoch-Entaster ist.
► Mutter (1) aufdrehen und fest anziehen.
7.2.2 Führungsschiene und Sägekette abbauen
► Hoch-Entaster ausschalten und Akku herausnehmen.
► Mutter so lange gegen den Uhrzeigersinn drehen, bis sich
der Kettenraddeckel abnehmen lässt.
► Kettenraddeckel abnehmen.
► Spannschraube bis zum Anschlag gegen den
Uhrzeigersinn drehen.
Die Sägekette ist entspannt.
► Führungsschiene und Sägekette abnehmen.
7.3 Sägekette spannen
Während der Arbeit dehnt sich die Sägekette aus oder zieht
sich zusammen. Die Spannung der Sägekette ändert sich.
Während der Arbeit muss die Spannung der Sägekette
regelmäßig geprüft und nachgespannt werden.
► Hoch-Entaster ausschalten und Akku herausnehmen.
1
2
► Mutter (1) lösen.
► Führungsschiene an der Spitze anheben und
Spannschraube (2) so lange im Uhrzeigersinn drehen, bis
folgende Bedingungen erfüllt sind:
