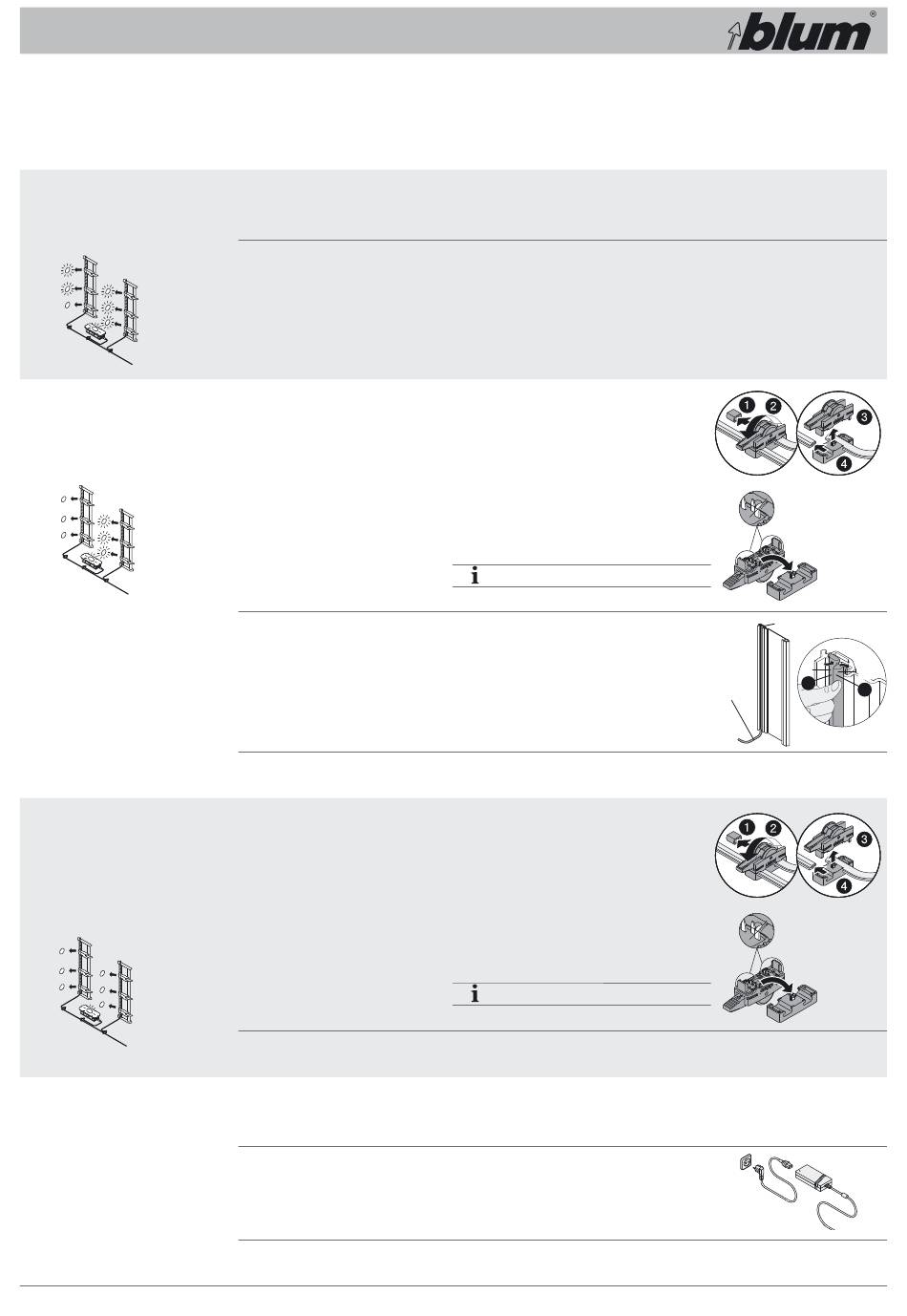

Die Betriebsanzeige - blum SERVO-DRIVE Anleitungen Zur Störungsbeseitigung

Störung
1.3 Die Betriebsanzeige der
Antriebseinheit leuchtet
nicht.
1.4

Die Betriebsanzeige

mehrerer Antriebsein-
heiten im selben Korpus
leuchten nicht.
1.5 Die Betriebsanzeige am
Blum-Netzgerät leuchtet,
die Betriebsanzeigen der
Antriebseinheiten leuch-
ten nicht.
1.6 Die Betriebsanzeige am
Blum-Netzgerät leuchtet
nicht.
Mögliche Ursache
Antriebseinheit ist nicht richtig
kontaktiert.
Antriebseinheit ist defekt.
Verbindungsknoten zwischen
Trägerprofilkabel und
Verteiler kabel ist defekt.
Trägerprofilkabel ist defekt.
Verteilerkabel ist defekt.
Verbindungsknoten zwischen
Verteilerkabel und Blum-Netz-
gerät ist defekt.
Verteilerkabel ist defekt.
Schaltbare Steckdose ist aus-
geschaltet.
Blum-Netzgerät ist nicht an
der Steckdose angeschlos-
sen.
Blum-Netzgerät ist defekt.
Abhilfe
➢ Antriebseinheit neu kontaktieren
und Auswurfhebel betätigen.
➢ Antriebseinheit neu kontaktieren
und Auswurfhebel betätigen.
➢ Antriebseinheit austauschen und
Auswurfhebel betätigen.
➢ Verbindungsknoten zwischen
Trägerprofilkabel und Verteiler-
kabel austauschen.
Piercingspitzen nicht beschädigen!
➢ Trägerprofilkabel des Träger-
profils austauschen.
A Trägerprofilkabel
(für Stromversorgung)
B Kommunikationskabel
➢ Verteilerkabel austauschen.
➢ Verbindungsknoten zwischen
Verteilerkabel und Blum-Netz-
gerät austauschen.
Piercingspitzen nicht beschädigen!
➢ Verteilerkabel austauschen.
➢ Überprüfen, ob die Steckdose
eingeschaltet ist.
➢ Überprüfen, ob das Netzkabel
am Blum-Netzgerät und an die
Steckdose angeschlossen ist.
➢ Blum-Netzgerät austauschen.
B
A
B
1
A
2
3
