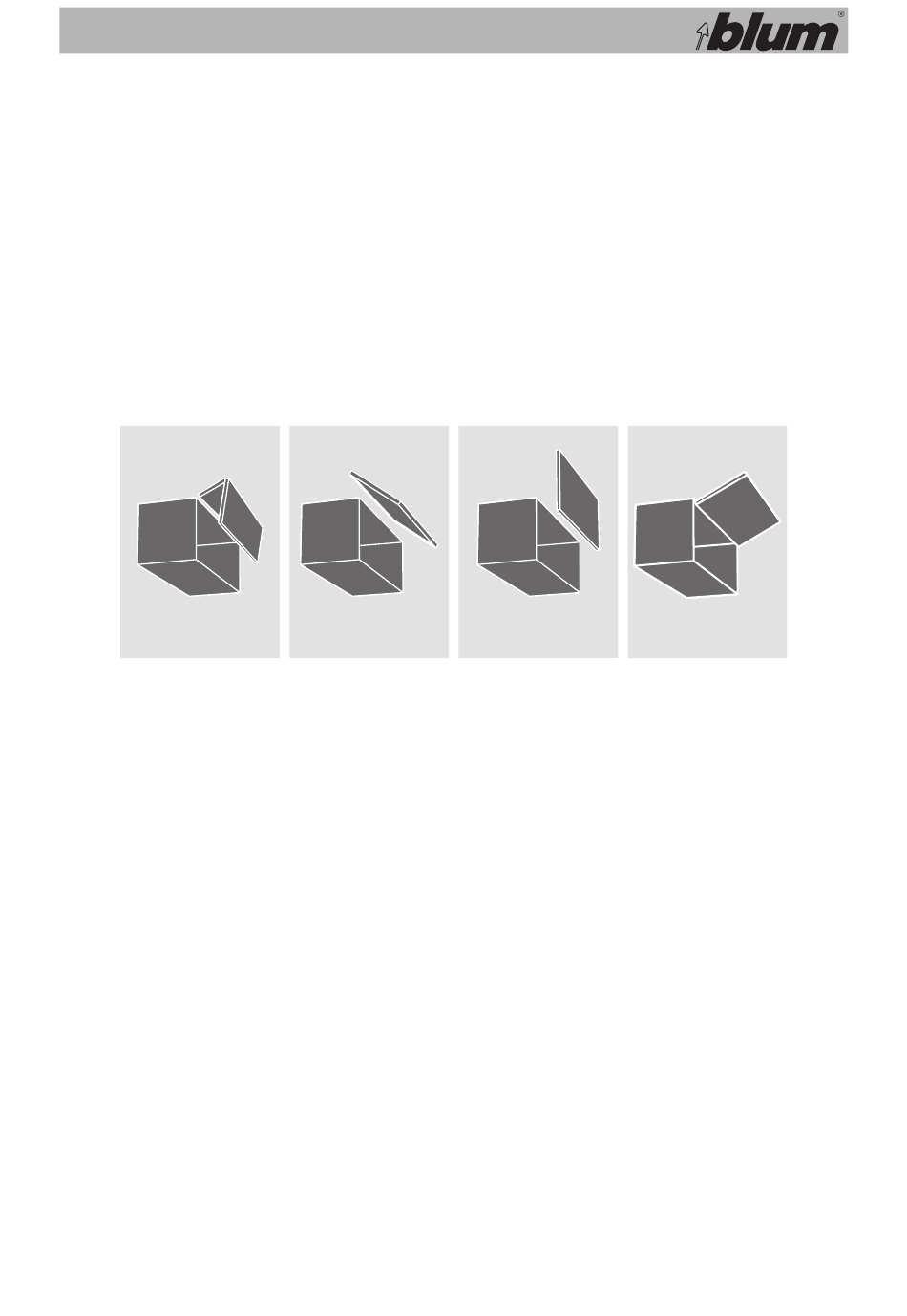

- Seite 1 SERVO-DRIVE für AVENTOS Bedienungsanleitung – Original AVENTOS HF AVENTOS HS AVENTOS HL AVENTOS HK...
-
Seite 2: Inhaltsverzeichnis
Zu dieser Anleitung Herzlichen Dank für Ihren Kauf! Mit SERVO-DRIVE für AVENTOS haben Sie ein hochwertiges Produkt der Julius Blum GmbH erworben, das Ihnen Ihre Arbeit im Haushalt erleichtern wird. Damit Sie den Komfort und die Sicherheit von SERVO-DRIVE für AVENTOS ge- nießen können, beachten Sie bitte folgende Hinweise:... -
Seite 3: Gültigkeit Und Zielgruppe
SERVO-DRIVE für AVENTOS entspricht dem zurzeit geltenden Stand der Sicher- heitstechnik. Trotzdem verbleiben gewisse Restrisiken bei Nichtbeachtung dieser Bedienungsanleitung. Bitte haben Sie dafür Verständnis, dass die Julius Blum GmbH keinerlei Haftung oder Gewährleistung für Schäden und Folgeschäden übernehmen kann, die durch Nichtbeachtung der Bedienungsanleitung entstehen. -
Seite 4: Bestimmungsgemäße Verwendung
Die technischen Daten sind in den Blum-Verkaufsunterlagen aufgeführt. ⇒ Für detaillierte Informationen wenden Sie sich bitte an Ihren Händler. Für jegliche andere Verwendung übernimmt die Julius Blum GmbH keine Haftung. Bauliche Veränderungen und Ersatzteile Bauliche Veränderungen und vom Hersteller nicht zugelassene Ersatzteile be- einträchtigen Sicherheit und Funktion von SERVO-DRIVE für AVENTOS und sind... -
Seite 5: Reinigung Und Tätigkeiten Am Oberschrank
Stellen Sie sicher, dass beim Reinigen des Oberschranks weder Wasser noch aggressive Putzmittel die Antriebseinheit, das Blum-Netzgerät oder den SERVO-DRIVE-Schalter benetzen. ⇒ Schalten Sie vor der Reinigung die Steckdose aus, an der das Blum-Netz- GEFAHR gerät angeschlossen ist bzw. stecken Sie das Blum-Netzgerät aus, bevor Sie die Antriebseinheit reinigen. -
Seite 6: Beschreibung

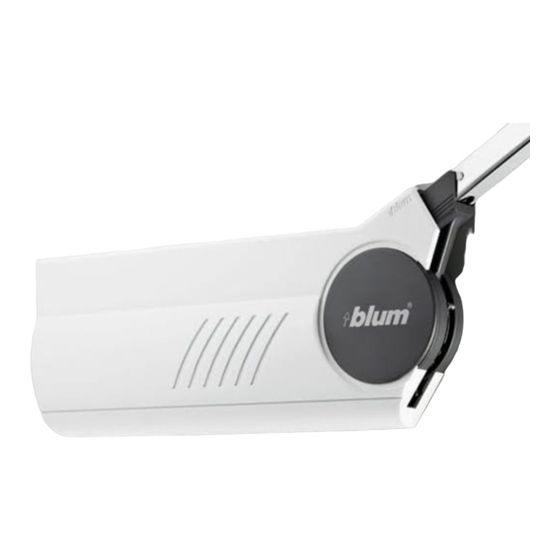

Beschreibung Funktion SERVO-DRIVE für AVENTOS unterstützt das Öffnen und Schließen von Klappen an Möbeln. AVENTOS HS AVENTOS HF AVENTOS HL AVENTOS HK Kraftspeicher, Antriebseinheit mit LED-Anzeige und Abdeckkappe Hebel Blum-Netzgerät mit LED-Anzeige SERVO-DRIVE-Schalter mit Batterieanzeige Blum-Distanzpuffer Korpus Front/Klappe Elektrische Über den SERVO-DRIVE-Schalter (Seite 6, Pos. 4) wird das automatische Öffnen Bewegungs- oder Schließen von SERVO-DRIVE für AVENTOS ausgelöst. - Seite 7 Damit eine fehlerfreie Funktion von SERVO-DRIVE für AVENTOS gewährleistet ist, müssen folgende Voraussetzungen erfüllt sein: • Die Blum-Distanzpuffer (Seite 6, Pos. 5) sind an der Front angebracht, um den nötigen Abstand zwischen Klappe und Korpus zu halten. • Es sind keine Gegenstände zwischen Front und Korpus bzw. der Antriebs-...
-
Seite 8: Batteriewechsel
SERVO-DRIVE-Schalter Funktion Betrieben wird der SERVO-DRIVE-Schalter durch eine Batterie (CR2032). Verwenden sie nur Batterien namhafter Hersteller. Wenn die Batteriekapazität nachläßt, blinkt die Batterieanzeige (LED) rot. Batterieanzeige (LED) ⇒ Das Produkt entspricht dem Abschnitt 15 der FCC Regelung. Die Anwendung hängt von 2 Bedingungen ab: (1) das Bauteil darf keine gesundheitsgefähr- denden Beeinträchtigungen auslösen und (2) das Bauteil muss in der Lage sein, Interferenzen aufzunehmen, auch Interferenzen, die unbeabsichtigtes Inbetriebsetzen auslösen. -
Seite 9: Funktion
Blum-Netzgerät Funktion Das Blum-Netzgerät (Seite 6, Pos. 3) versorgt die Antriebseinheit mit Strom. Die Funktion des Blum-Netzgerätes kann mittels der Betriebsanzeige (LED) überprüft werden. Stromanschluss Typenschild Betriebs anzeige (LED) Auf dem Blum-Netzgerät befindet sich folgendes Typenschild: 100 W Power Supply Power Supply Z10NE050.01... -
Seite 10: Störungen
⇒ Steckdose einschalten. AVENTOS funktioniert schaltet. bei sämtlichen Klap- Blum-Netzgerät (Seite 6, Pos. 3) ⇒ Stecken Sie ggf. den Stecker des Blum-Netzge- pen nicht bei Druck rätes in die Steckdose. ist nicht an der Steckdose ange- auf die Front oder den schlossen. -
Seite 11: Technische Daten
