Kapitel 5 – Datenauswertung in QSP-II

4. Das Fenster auf der rechten Seite zeigt die Diagramme und Grafiken an, die vorher

mit dem Symbol des Layout erzeugt wurden (siehe dazu auch die QSPII – Hilfe)

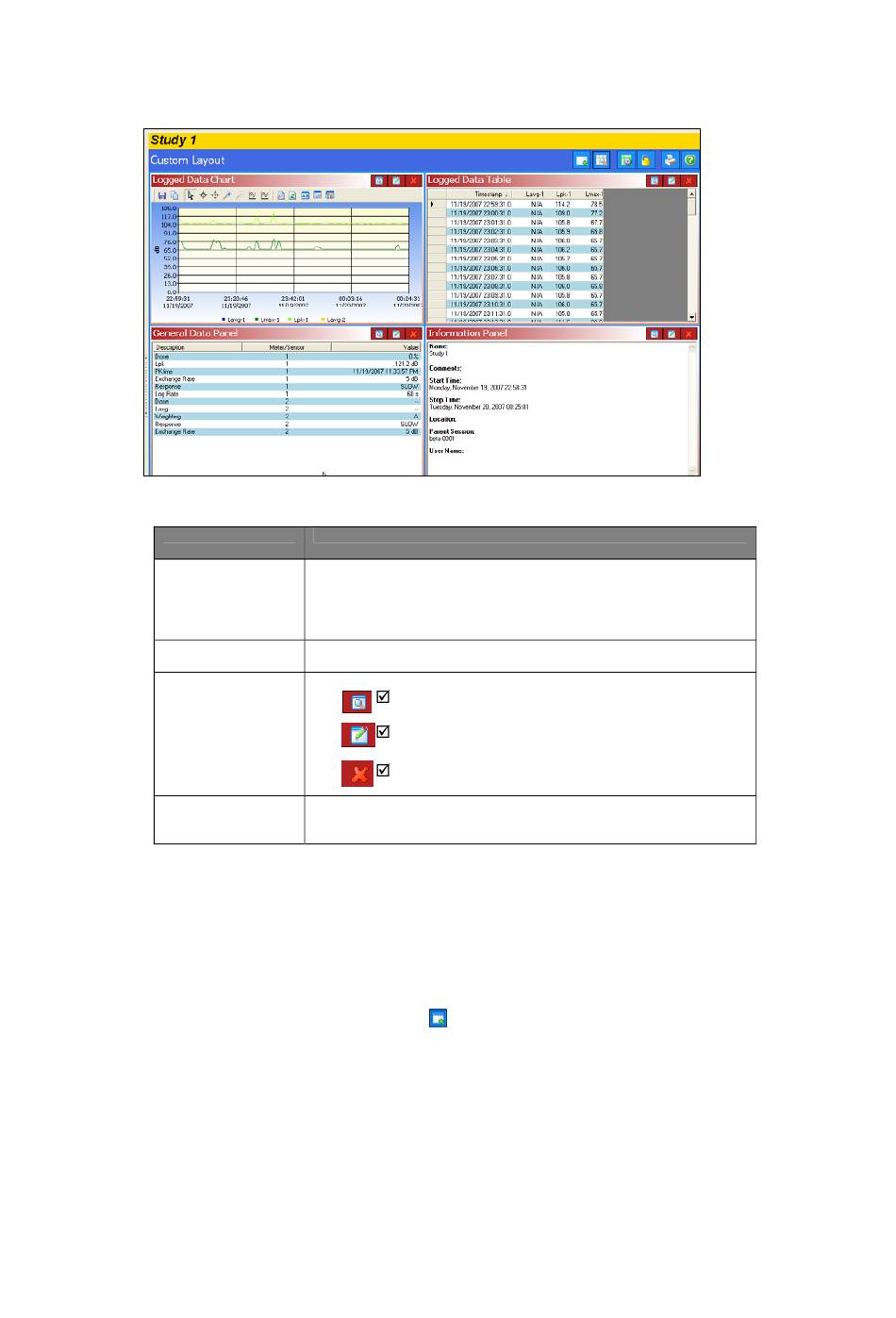

Bild 5-5: Ansicht eines Layouts in QSP-II

Grafiken & Diagr.

Layout Ansicht

A. Layout

B. Fenster

C. Symbole für

Icons

D. Layout Icon

Toolbar

Tabelle 5-6: Erklärung der Fenster (Grafiken und Diagramme)

Hinzufügen von Fenstern ( Diagramme, Grafiken)

1. Auswahl der korrekten Messung und der angezeigten Fenster (Grafiken, Diagramme) in der rechten

Bildschirmseite prüfen.

2. Das Symbol für Add (hinzufügen) anklicken

3. Eine Grafik oder ein Diagramm auswählen. Ein Schirm „edit" (bearbeiten) wird erscheinen. Nach

Auswahl der gewünschten Einstellung auf Ok drücken. Die Anzeige wird entsprechend angepasst.

HINWEIS: Um stets wieder das angepasste Layout zu erhalten, kann man dieses abspeichern. Damit

wird bei jedem Aufruf einer Messung diese in der gewünschten Form angezeigt.

Erklärung

QSP-II ist in zwei Fenster geteilt. Das eine ist das Layout und das

zweite ist das „Steuerfenster". Das Layout ist eingeteilt in Fenster, in

Grafiken und Diagramme. Das Layout kann angepasst werden an die

Anforderungen.

Für die Edge hat das Standard- Layout drei Fenster. Diese können

verändert werden (getauscht, bearbeitet, ausgedehnt) (siehe C.)

Fenster- Veränderungen

Fenster vergrößern oder verkleinern

Bearbeiten der angezeigten Parameter

Löschen (entfernt das Fenster)

Diese Toolbar wird verwendet zum Anpassen, Hinzufügen und

Verschieben von Fenstern sowie zum Sichern und Drucken und zum

Zugriff auf die Hilfe- Dateien.
