Kapitel 3 – Einstellen der Edge mit QSP-II
Für die LED Indikatoren gilt:
Threshold enabled
Heartbeat enabled
Send Setup to instrument
Save As
Dosimeter Feld
Edge Units:
•
Alle wählen
**Oder**
•
Dosimeter
auswählen
Dosimeter Einstellung
•
Time response
•
RMS weighting
•
Peak weighting
LED Indikator Einstellg.
•
Threshold
enabled
•
Heartbeat
Dosimeter 1 & 2 parameters
enabled
•
refer to F und G
Send setup to instrument
HINWEIS: Nachdem alle Einstellungen (auch die der folgenden Abschnitte, falls erforderlich)
vorgenommen wurden, ist diese Einstellung unter einem Namen zu speichern (Feld „Save As"). Dann
erst ist „Send Setup to Instrument" anzuklicken, womit die Einstellungen im Gerät überschrieben werden.
Im Status- Feld wird der Prozess dargestellt (Beispiel siehe Bild 3-6)
Bild 3-6: Status Meldung in QSP-II (Beispiel)

Einstellung der Anzeige

Es kann eingestellt werden, welche Parameter in welcher Reihenfolge am Gerät selbst angezeigt werden.
Dazu ist in der Software QSP II nach dem Aufruf folgendes anzuklicken:
The Edge Setup
Es erscheint die in Bild 3-7 dargestellte Ansicht:
Display Feld
Edge Units
•
Alle auswählen
•
Oder bestimmte
Edge (s) wählen
Element wählen
•
Den Parameter
zur Änderung
anklicken
•
Dann einen hier
auswählen
Set selected item
Bild 3-7: Anpassen der Anzeige mit QSP-II
Schwellwert aktiviert
Indikator blinkt grün bei Messung und rot nach Ende
Dosimeter- Einstellungen werden überschrieben.
Speichern unter (Name für die Einstellung vergeben)
A
D
F

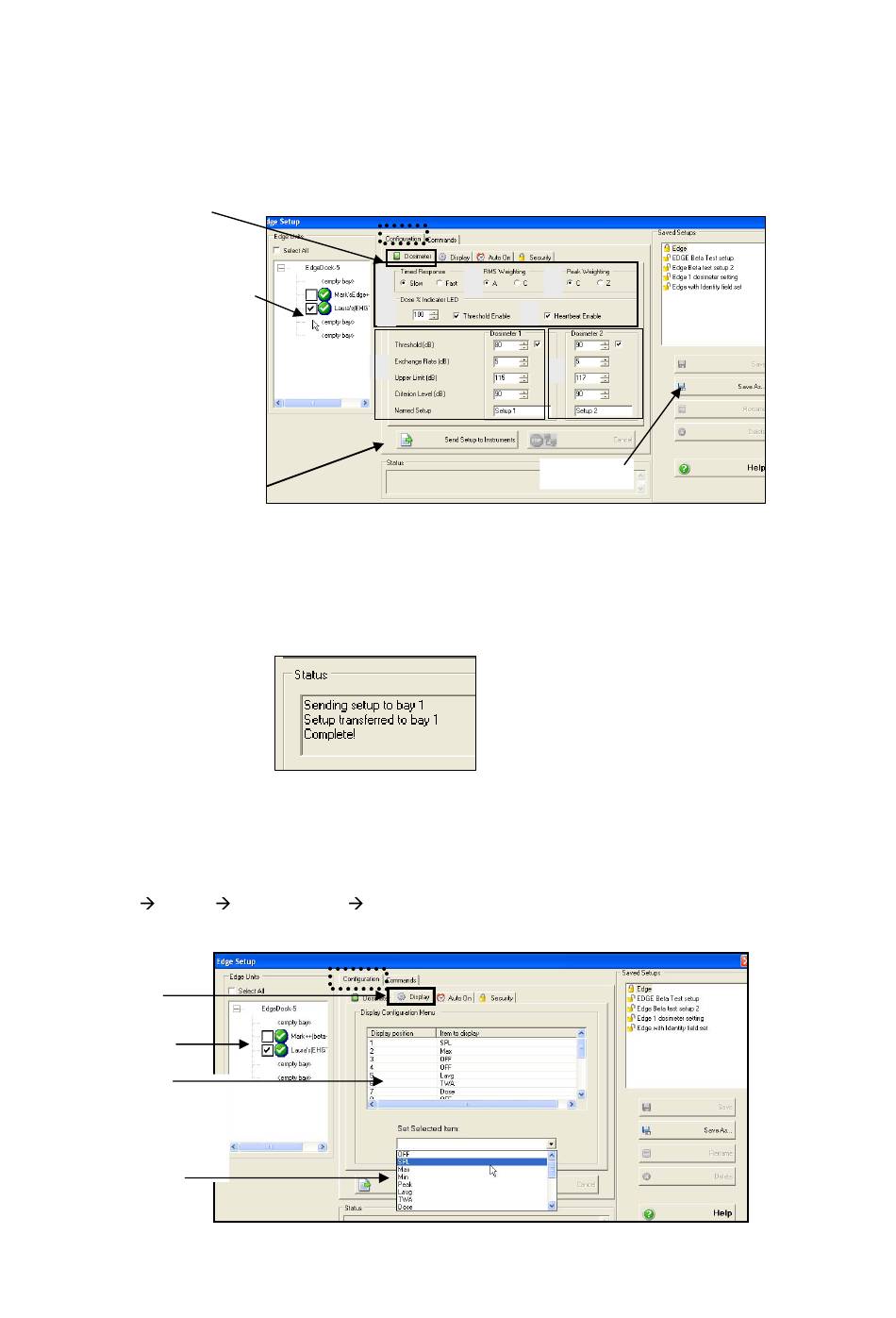

Bild 3-5: Einstellen der Dosimeter- Parameter
Configuration Display
B C
E
G
Save As
