Kapitel 3 – Einstellen der Edge mit QSP-II
Es sind noch weitere Anzeigen möglich, wie die folgenden Tabelle zeigen:
Anzeige an der
Edge
Tabelle 3-2: Parameter und Definitionen

Andocken

Kommunikation und Datenübertragung
Mit der Docking Station wird es einfach, eine Verbindung zum PC herzustellen. Benötigt werden noch das
USB- Kabel und die Software.
Zwei Hauptanwendungen sind dann verfügbar:
1. SETUP- Daten an das Dosimeter schicken, mit denen die Einstellungen an die Aufgabe
angepasst werden.
2. Daten- Übernahme vom Dosimeter zum PC für die weitere Auswertung mit QSP II.

Verbinden des Dosimeters mit dem PC

1. Dosimeter auf das EdgeDock (1 oder 5) schieben und mit der on/off – Taste einschalten
2. USB- Kabel am Computer anschließen (Bild 3-3)
Anderes Kabelende an der Docking Station anschließen (Bild 3-3)
3.
HINWEIS: Die Docking Station erhält die Stromversorgung über das USB- Kabel. Das Ladegerät ist
nicht erforderlich, kann aber angeschlossen werden.

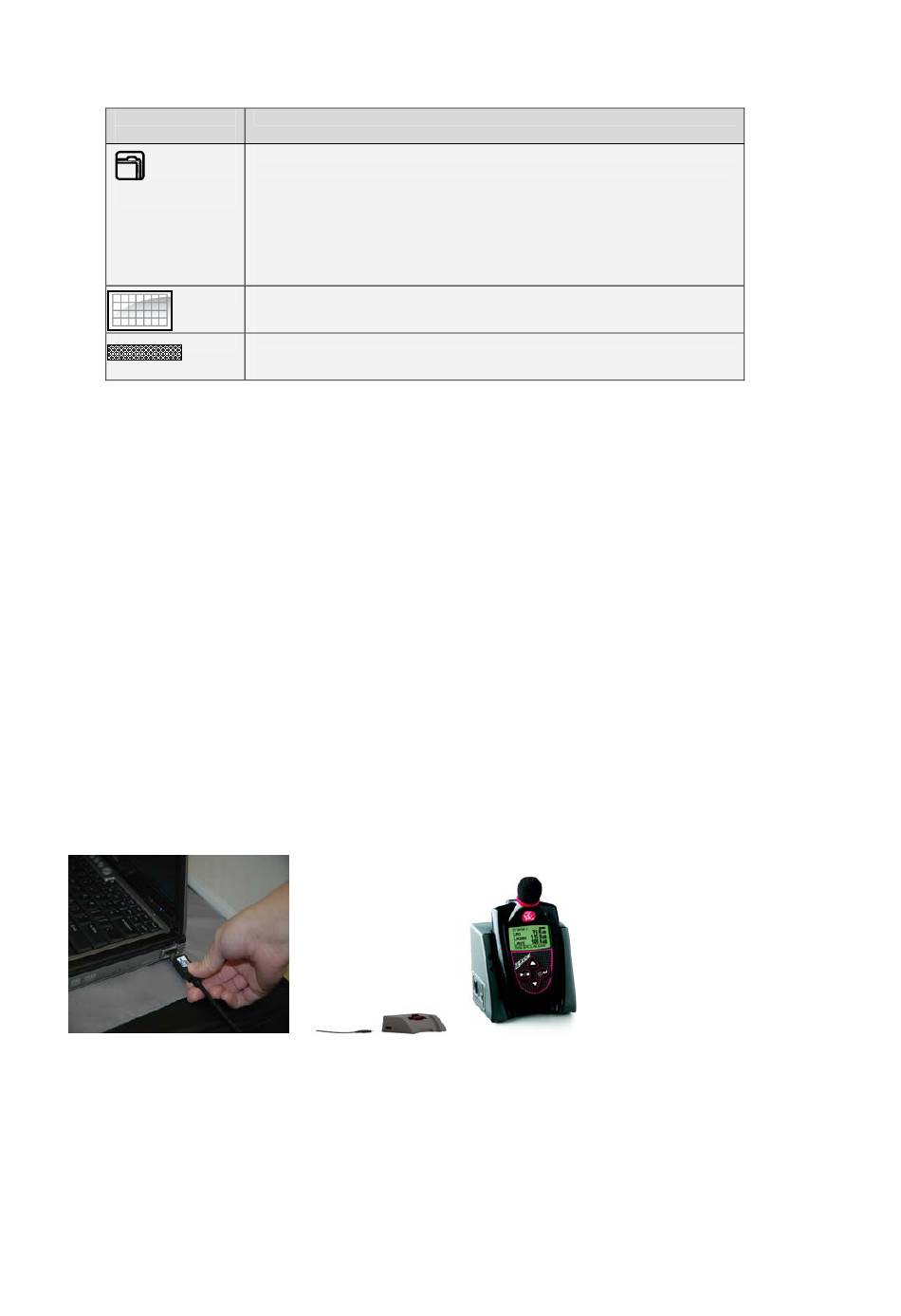

Bild 3-3 Kommunikation – Anschluss der Edge an den PC
4. Beim ersten Anschluss der Docking Station an den PC erscheint das übliche Fenster für neue
Hardware. Wählen Sie „nein, diesmal nicht" und drücken Sie „weiter". Damit wird das Gerät auf
dem PC installiert. Am Ende drücken Sie „Beenden".
5. Haben Sie mehr als ein EdgeDock, so ist die Installation für jedes Gerät durchzuführen.
Erklärung
Speicher Symbol –
•
eg4: Das Modell eg4 zeigt an, wieviel Speicherzeit (Stunden,
Minutwen) noch verfügbar ist. Z.B. bedeutet die Anzeige 181:50 ,dass
noch 181 Stunden und 50 Minuten Speicherzeit frei sind.
•
eg3: Das Modell eg3 zeigt an, wieviel Messungen es noch speichern
kann.Wenn also eg3 "50" zeigt, so können noch 50 Messungen im
Dosimeter gespeichert werden. (HINWEIS: der Unterschied ergibt
sich, weil eg3 keine Daten loggen kann (kein Pegelverlauf).
Kalender Symbol– Hier werden Tag - Monat – Jahr angezeigt
Batterie Zustand Symbol – Es wird angegeben, wie lange die Batterie noch
den Betrieb des Dosimeters stützt (Stunden, Minuten).
A
B
9
