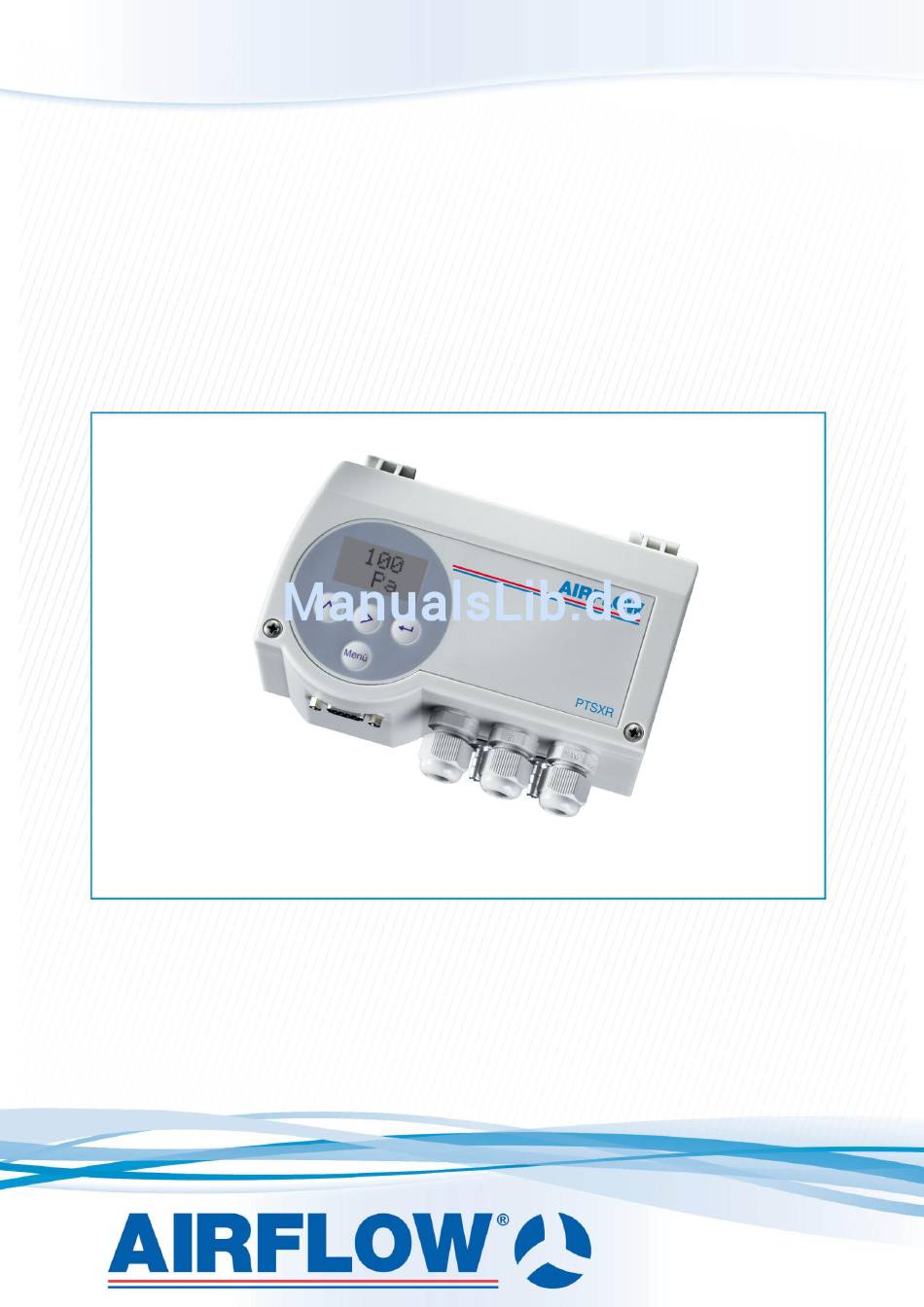

- Seite 1 PTSXR Bedienungsanleitung Differenzdruck-Messumformer PTSXR mit Volumenstromzähler...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung PTSXR Inhalt 1. Bedeutung der Betriebsanleitung ........4 2. Sicherheitshinweise ............5 2.1. Bestimmungsgemäße Verwendung............5 2.2. Transport, Montage, Anschluss und Inbetriebnahme ......5 2.3. Störungen, Wartung, Instandsetzung, Entsorgung ........ 5 2.4. Symbolerklärung..................6 3. Gerätebeschreibung ............7 3.1. - Seite 3 Bedienungsanleitung PTSXR 7.5.4. Warnton ....................22 7.5.5. Auflösung .................... 22 7.5.6. Nullierung .................... 22 7.5.7. SMU (Schleichmengenunterdrückung) ..........22 7.5.8. WE lesen ..................... 22 7.5.9. Code? ....................22 7.6. Betrieb ....................22 8. Schnittstellen (Option) ............23 8.1. Serielle Schnittstelle Einstellungen ............23 8.2.
-
Seite 4: Bedeutung Der Betriebsanleitung
Bedienungsanleitung PTSXR Bedeutung der Betriebsanleitung Diese Betriebsanleitung erläutert die Funktion und die Handhabung des PTSXR. Von diesem Gerät können für Personen und Sachwerte Gefahren durch nicht bestimmungsgemäße Verwendung und durch Fehlbedienung ausgehen. Deshalb muss jede Person, die mit der Handhabung des Geräts betraut ist, eingewiesen sein und die Gefahren kennen. -
Seite 5: Sicherheitshinweise
Bedienungsanleitung PTSXR Sicherheitshinweise 2.1. Bestimmungsgemäße Verwendung Das PTSXR dient zur Messung von Druck, Volumenstrom, Massenstrom und Strömungsgeschwindigkeit. Die auf dem Typenschild und im Kapitel „Technische Daten“ genannten Betriebsanforderungen, insbesondere die zulässige Versorgungsspannung, müssen eingehalten werden. Das Gerät darf nur gemäß dieser Betriebsanleitung gehandhabt werden. -
Seite 6: Symbolerklärung
Bedienungsanleitung PTSXR 2.4. Symbolerklärung In dieser Betriebsanleitung wird mit folgenden Hervorhebungen auf die darauf folgend beschriebenen Gefahren bei der Handhabung der Anlage hingewiesen: WARNUNG! Sie werden auf eine Gefährdung hingewiesen, die zu Körperverletzungen bis hin zum Tod führen kann, wenn Sie die gegebenen Anweisungen missachten. -
Seite 7: Gerätebeschreibung
Bedienungsanleitung PTSXR Gerätebeschreibung 3.1. 3.1. Funktionsbeschreibung Das mikroprozessorgesteuerte PTSXR dient zur… …Druckmessung von positivem und negativem Druck …Differenzdruckmessung …Messung von Volumenstrom, Massenstrom und Strömungsgeschwindigkeit …Anzeigen eines Messwertes …Überwachung diverser Grenzwerte Tastatur µC Ventile Druck-Ist-Wert pos. Druck Druckmessung neg. -
Seite 8: Die Bedienelemente
Bedienungsanleitung PTSXR 3.2. Die Bedienelemente Es stehen vier Tasten zur Verfügung: Taste Bedeutung(Messmodus) Bedeutung(Menu) Menü Menu starten eine Menuebene zurück Enter Nullpunktsabgleich starten bestätigen Hoch Max. Anzeige Wert erhöhen oder nach oben blättern Rechts Min. Anzeige Cursor verschieben oder nach unten blättern... -
Seite 9: Interne Anschlüsse Und Drucktasten
Bedienungsanleitung PTSXR 3.3. 3.3. Interne Anschlüsse und Drucktasten Standard-Version Version mit externer Nullierung... - Seite 10 Bedienungsanleitung PTSXR Standard-Version Ausgangssignal Relais1 Relais2 Versorgung RS232-Schnittstelle für PC Reset Version mit externer Nullierung Ausgangssignal Relais1 Relais2 Versorgung externe Nullierung RS232-Schnittstelle für PC Reset...
- Seite 11 Bedienungsanleitung PTSXR Ausgangssignal: Anschlussbezeichnung Verwendung Stromausgang Masse Spannungsausgang Nullg.(Option) +24 V startet externe Nullierung Relais1: Anschlussbezeichnung Verwendung 4 SCHLIESSER Arbeitskontakt 5 MITTENKONTAKT Mittenkontakt 6 ÖFFNER Ruhekontakt Relais2: Anschlussbezeichnung Verwendung 7 ÖFFNER Ruhekontakt 8 MITTENKONTAKT Mittenkontakt 9 SCHLIESSER Arbeitskontakt ...
-
Seite 12: Vorderansicht
Bedienungsanleitung PTSXR RS232-Schnittstelle für PC: RS232 Schnittstelle für Parametereinstellungen Reset: Der Prozessor wird neu gestartet. 3.4. Vorderansicht RS-232 oder USB(Option) K a b e l d u r c h f ü h r u n g e n: Signal... -
Seite 13: Zyklischer Nullpunkt-Abgleich
Der Nullpunktabgleich kann auch durch die Enter-Taste gestartet werden, wenn sich das Gerät im Messmodus befindet. Das PTSXR reagiert während des Abgleichs nicht auf Tastendruck. 4.1. Externe Nullierung (Option) Als Option ist auch eine externe Nullierung verfügbar. In dieser Ausführung ist auf dem Ausgangsstecker ein weiterer Kontakt vorhanden. -
Seite 14: Überdrucksicherung
'Zeichen ersetzt. In der unteren Zeile wird die Einheit und in den beiden ersten Stellen der Zustand der beiden Relais angezeigt. Menü (Option) Ist das PTSXR mit der Anzeige ausgerüstet, kann der Anwender mit Hilfe des Menüs verschiedene Einstellungen vornehmen. Um das Menü aufzurufen, muss die Menütaste gedrückt werden. -
Seite 15: Druck
Bedienungsanleitung PTSXR Das PTSXR wird in der Regel mit Standartmessbereichen geliefert. Mit Hilfe der Skalierung kann der Anwender sich den Messbereich für seine Anwendung einstellen. Die Ausgangsspannung bzw. Ströme werden dann auf diesen skalierten Bereich abgebildet. Der skalierte Bereich sollte immer größer als das 0,1-fache des Messbereiches des PTSXR sein, da sonst die Auflösung der Ausgänge und die... -
Seite 16: Volumenstrom
Bedienungsanleitung PTSXR 7.2.1.3. Einheit Mit diesem Menupunkt kann man die Einheit des Druckes wählen. Als Auswahl stehen folgende Druckeinheiten zur Verfügung: • Pa • hPa • kPa mbar mmH2O mmHg inH2O ... -
Seite 17: Strömungsgeschwindigkeit
Bedienungsanleitung PTSXR als unterer Skalierungswert immer 0 angenommen. Als max. Druck wird der größere der beiden Skalierungswerte für die Berechnung zu Grunde gelegt. 7.2.3.2. Einheit Mit diesem Menupunkt kann man die Einheit des Massenstromes wählen. Als Auswahl stehen folgende Massenstromeinheiten zur Verfügung: kg/s, kg/min, kg/h 7.2.4. -
Seite 18: Masse/Puls Bzw. Vol./Puls
Bedienungsanleitung PTSXR 7.3.1.2. Σ(ΔP >0) Die Erfassung der Verbrauchsmenge erfolgt nur für Drücke > 0. Bei aktivierter Schleichmengenunterdrückung werden nur Drücke berücksichtigt, die größer als die Schleichmenge sind. 7.3.1.3. Σ(ΔP) Die Erfassung der Verbrauchwerte berücksichtigt hier auch negative Differenzdrücke. Die sich aus den negativen Drücken ergebenden Verbrauchs- bzw. Massewerte werden von der Summe abgezogen. -
Seite 19: Filter
Bedienungsanleitung PTSXR 7.3.4. Filter Für die Erfassung der Verbrauchswerte kann der gefilterte oder der ungefilterte Druckwert benutzt werden. Die Auswahl kann mit diesem Einstellwert getroffen werden. 7.3.5. Summenreset Mit dieser Funktion kann die Summe der Verbrauchsfunktion zurückgesetzt werden. Der letzte Wert wird zur Sicherheit abgespeichert. (Ja --> Summe = 0, Nein -->... -
Seite 20: Wert
Bedienungsanleitung PTSXR Es kann zwischen folgenden Einstellungen ausgewählt werden: aus Relais nicht aktiv steigend Relais schaltet wenn der Warndruck überschritten wird (Luftdruck abhg.) fallend Relais schaltet wenn der Warndruck unterschritten wird (Luftdruck abhg.) Luftverbr. Relais dient als Pulsausgang für die Luftverbrauchsfunktion wenn diese aktiviert ist, sonst ist das Relais deaktiviert Im Modus ’Luftverbr.’... -
Seite 21: Filter(Ab Rev2.14)
Bedienungsanleitung PTSXR 7.4.7. Filter(ab Rev2.14) Hier kann eingestellt werden ob als Quelle für das Relais er gefilterte oder der ungefilterte Druckwert benutzt wird. Mit dem gefilterten Druckwert könne je nach Filterzeitkonstante kurzzeitige Druckschwankungen ausgefiltert werden. 7.5. Einstellung Mit diesem Menupunkt können verschiedene Parameter die das Verhalten des Gerätes beeinflussen eingestellt werden. -
Seite 22: Warnton
Bedienungsanleitung PTSXR 7.5.4. Warnton Mit diesem Parameter kann der Ton für die Tastenbetätigung ein bzw. ausgeschaltet werden. 7.5.5. Auflösung Dieser Parameter beeinflusst die Auflösung der Anzeige. Die Anzeige wird gemäß der eingestellten verändert. Ist beispielsweise 1% eingestellt, dann ändert sich die Anzeige nur noch in 1% Sprüngen des Messbereiches. -
Seite 23: Schnittstellen (Option)
Bedienungsanleitung PTSXR Schnittstellen (Option) 8.1. Serielle Schnittstelle Einstellungen Die serielle Schnittstelle (RS 232) hat folgende Einstellungen: • 9600 Baud • 8 Datenbits • Keine Parität • Ein Stoppbit 8.2. USB Schnittstelle Einstellungen Als USB Schnittstelle wird eine USB Buchse mit integrierten USB zu Seriell Konverter eingesetzt. -
Seite 24: Befehlsliste
Bedienungsanleitung PTSXR 8.3. Befehlsliste Befehl Beschreibung Rev. Ausgabe des Momentandrucks in der float eingestellten Einheit (siehe Befehl UnitD) Ausgabe des Status: 8 stellig Bit6: Relais1 geschalten Bit5: Relais2 geschalten Bit2: Druck Überlast Bit1: Nullierung aktiv Reserve-Bits: 7, 4, 3, 0 ?Rev Geräterevision abfragen (ab Rev. - Seite 25 Bedienungsanleitung PTSXR Parameter Beschreibung RRelai2 Schaltrichtung Relai2 (-1=fallend, 0=aus, 1=steigend, 2 = Luftverbr.) SRelai2 Sound Relais 2 [ms] unsigned int (0=Aus, 0 .. 1000) HRelai2 Hysterese Relais 2 [Pa] float (0 .. 120% vom Messbereich) TRelai2 Ansprechzeit Relais 2 [ms] unsigned int (0 ..
- Seite 26 Bedienungsanleitung PTSXR Parameter Beschreibung Bei Übereinstimmung wird LVF-Status als Echo gesendet dezimal >LVF-Code 4 stellig Passwort für die LVF-Funktionen eingeben dezimal ?LVF-V_alt alten LVF-Volumenwert anzeigen float ?LVF-M_alt alten LVF-Massewert anzeigen float >LVF-Res LVF-Wert auf 0 setzen >LVF-Rcl LVF-Wert auf alten Wert zurücksetzen...
-
Seite 27: Technische Daten
Bedienungsanleitung PTSXR Technische Daten Messdaten Messbereich s. Typenschild Genauigkeit 0,5 % + 0,3 Pa vom skalierten Bereich (40…100% v.E.) Auflösung Vom Messbereich abhängig (max. 5 relevante Stellen) Umgebungsbedingungen Medium Luft, nichtaggressive Gase Arbeitstemperatur +10 °C bis +50 °C Lagertemperatur -10 °C bis +70 °C Konformität... -
Seite 28: Maßzeichnung
Bedienungsanleitung PTSXR Maßzeichnung... - Seite 29 Bedienungsanleitung PTSXR 12. Menübaum Ebene 1 Ebene 2 Ebene 3 Ebene 4 Anzeige Druck mbar mmH2O mmHg inH2O inHg m³/s m³/h kg/s kg/min kg/h f/min km/h Skalierung Druck Oben xxxx.x Unten xxxx.x Einheit mbar mmH2O mmHg inH2O inHg Volumenstr. Wert xxxxxxx.x...
- Seite 30 Bedienungsanleitung PTSXR Ebene 1 Ebene 2 Ebene 3 Ebene 4 Verbrauch Modus Σ(ΔP >0) Σ(ΔP) Σ(abs ΔP) Masse/Puls Vol./Puls Pulsausgang Pulsdauer xxxx ms Pulspause xxxx ms Filter Summenreset ja/nein Alte Sum. Recall Sum. ja/nein Sich. Code xxxx Warnung Relais1 Relais 2...
- Seite 31 Bedienungsanleitung PTSXR Notizen:...
- Seite 32 Airflow Lufttechnik GmbH Kleine Heeg 21 53359 Rheinbach Telefon: 02226/9205-0 Fax: 02226/9205-11 info@airflow.de www.airflow.de...
