- Seite 1 Montage-Anschluss-Anleitung Grafik-Bedienteil TouchCenter BUS-2 Art.-Nr. 012577 P00455-10-002-01 Anerkennung Änderungen beantragt vorbehalten 21.02.2008...
-
Seite 2: Sicherheitshinweise
Montage-Anschluss-Anleitung TouchCenter BUS-2 1. Sicherheitshinweise Lesen Sie die Anleitung sorgfältig und vollständig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Sie erhalten wichtige Hinweise zur Montage, Programmierung und Bedienung. Das Gerät ist nach dem neuesten Stand der Technik gebaut. Benutzen Sie das Gerät nur: - bestimmungsgemäß... -
Seite 3: Projektierungshinweise

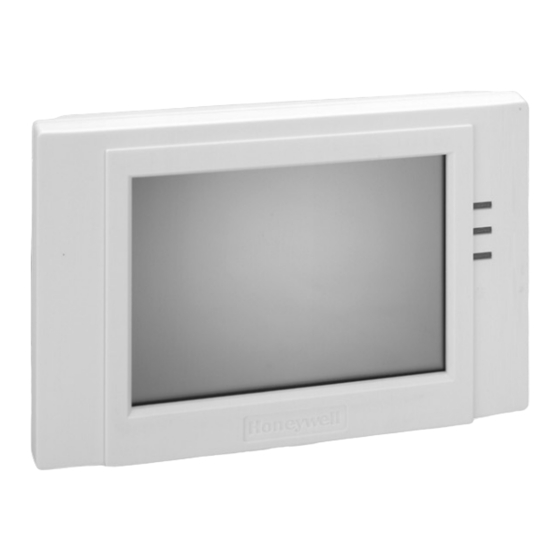

Montage-Anschluss-Anleitung TouchCenter BUS-2 4. Allgemeines Das Grafik-Bedienteil TouchCenter kann zusammen mit der Einbruchmelderzentralen-Reihe 561- MB100 / HB48 / MB48 / MB24 / HB24, sowie mit der EMZ MB256 plus verwendet werden. Der Anschluss erfolgt über den BUS-2. Mit dem Grafik-Bedienteil können Informationen über den Anlagenzustand auch dezentral eindeutig und umfassend angezeigt werden. - Seite 4 Montage-Anschluss-Anleitung TouchCenter BUS-2 6. Übersicht 6.1 Vorderseite LED rot Leuchtet: Einbruchalarm Blinkt: Sabotage- oder Überfallalarm LED grün Leuchtet: Gerät ist betriebsbereit LED gelb Leuchtet: Allgemeine System- störung der Zentrale Blinkt: Netzstörung der Zentrale 6.2 Rückseite Einhängelöcher für Montagerahmen Sabotagekontakt und Abreißsicherung Möglichkeit der Anschlussklemme...
- Seite 5 Montage-Anschluss-Anleitung TouchCenter BUS-2 7. Anschluss Sabotagekontakt und Abreißsicherung BUS-2 Anschluss BUS-2 Schirmanschluss Montagerahmen Klemmenleiste BUS-2 Anschluss 7.1 Hinweise zur Einstellung der BUS-2 Adresse Die BUS-2 Adresse muss bei der Inbetriebnahme eingestellt werden. Bei Erstinbetriebnahme von werkseitig ausgelieferten Geräten erfolgt nach Anlegen der Betriebs- spannung eine Grundinitialisierung.
-
Seite 6: Technische Daten
Montage-Anschluss-Anleitung TouchCenter BUS-2 7.2 Installationshinweise Die BUS-2 Anschlussleitung muss als abgeschirmte Leitung ausgeführt sein. Dabei dürfen die Abschirmungen nicht als 0V-Zuleitungen verwendet werden. Leitungslängen Der Montageort der Energieversorgung (Zentrale) sollte möglichst nahe am Bedienteil liegen. Bitte entnehmen Sie die max. Leitungslängen folgenden Tabellen: ÜÞ... -
Seite 7: Anhang - Einbindung Einer Grafik Als Hintergrundbild
Montage-Anschluss-Anleitung TouchCenter BUS-2 9. Endmontage Nach dem elektrischen Anschluss wird das Bedienteil mit den Einhängelöchern auf den Montagerahmen aufgesetzt und nach unten geschoben Beim Montieren darauf achten, dass der Sabotagekontakt betätigt wird und die Anschlussleitungen nicht beschädigt werden. Wand 10. Anhang - Einbindung einer Grafik als Hintergrundbild Es besteht die Möglichkeit eine Grafik als Hintergrundbild (z.B.
