▶ Durch die Füllraumtür greifen und den Stein ( Bild 12, [1]) nach
hinten entnehmen.
▶ Auflageblech [2] nach oben drücken und nach hinten entnehmen.

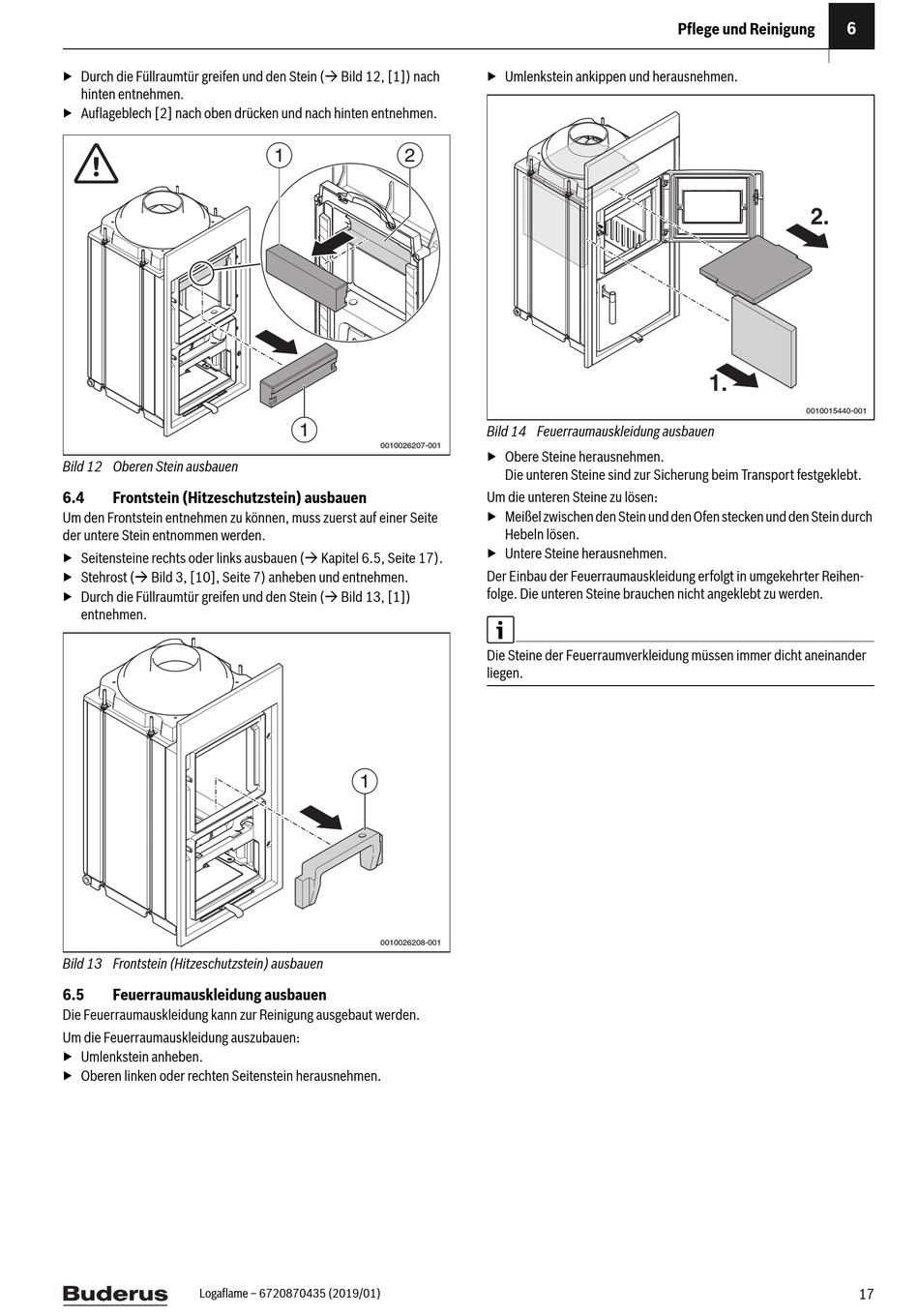

Bild 12 Oberen Stein ausbauen
6.4

Frontstein (Hitzeschutzstein) ausbauen

Um den Frontstein entnehmen zu können, muss zuerst auf einer Seite
der untere Stein entnommen werden.
▶ Seitensteine rechts oder links ausbauen ( Kapitel 6.5, Seite 17).
▶ Stehrost ( Bild 3, [10], Seite 7) anheben und entnehmen.
▶ Durch die Füllraumtür greifen und den Stein ( Bild 13, [1])
entnehmen.
Bild 13 Frontstein (Hitzeschutzstein) ausbauen
6.5

Feuerraumauskleidung ausbauen

Die Feuerraumauskleidung kann zur Reinigung ausgebaut werden.
Um die Feuerraumauskleidung auszubauen:
▶ Umlenkstein anheben.
▶ Oberen linken oder rechten Seitenstein herausnehmen.
Logaflame – 6720870435 (2019/01)
1 2
1
0010026207-001
1
0010026208-001
▶ Umlenkstein ankippen und herausnehmen.
Bild 14 Feuerraumauskleidung ausbauen
▶ Obere Steine herausnehmen.
Die unteren Steine sind zur Sicherung beim Transport festgeklebt.
Um die unteren Steine zu lösen:
▶ Meißel zwischen den Stein und den Ofen stecken und den Stein durch
Hebeln lösen.
▶ Untere Steine herausnehmen.
Der Einbau der Feuerraumauskleidung erfolgt in umgekehrter Reihen-
folge. Die unteren Steine brauchen nicht angeklebt zu werden.
Die Steine der Feuerraumverkleidung müssen immer dicht aneinander
liegen.
6
Pflege und Reinigung
