BT-DP-RF
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Watts BT-DP-RF

Inhaltszusammenfassung für Watts BT-DP-RF

  • Seite 1 BT-DP-RF...
  • Seite 2 ACHTUNG! Die installierende Person sollte vor Inbetriebnahme des Geräts diese Installations- und Bedienungsanleitung sorgfältig durchlesen und sich mit den darin enthaltenen Anweisungen vertraut machen. - Der Thermostat darf nur von speziell ausgebildetem Personal montiert, bedient und gewartet werden. Personen, die sich noch in der Ausbildung befinden, dürfen das Gerät nur unter Aufsicht eines erfahrenen Technikers bedienen.
  • Seite 3 ANWENDUNGSBEREICH - Die Thermostate der Baureihe „BT“ wurden für die Überwachung und Regelung aller Arten von Heizungsinstallationen entwickelt. - Die Regler sind für den Einsatz in Wohnräumen, Büros und Industrieanlagen ausgelegt. Stellen Sie vor der Inbetriebnahme sicher, dass die Anlage den geltenden Vorschriften entspricht, um eine ordnungsgemäße Funktion zu gewährleisten.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Beschreibung des Geräts......... 5 Tastenfeld ............7 Anzeige und LED ..........8 Erstinstallation ..........11 Batterien einlegen .......... 11 Uhrzeit und Datum einstellen ......11 Funkverbindung einrichten ......13 Einschalten ............ 16 Festlegen der Betriebsart ....... 18 Manuelle Betriebsart „Komfort“ ..... 19 Manuelle Betriebsart „Absenkung“...

  • Seite 5: Beschreibung Des Geräts

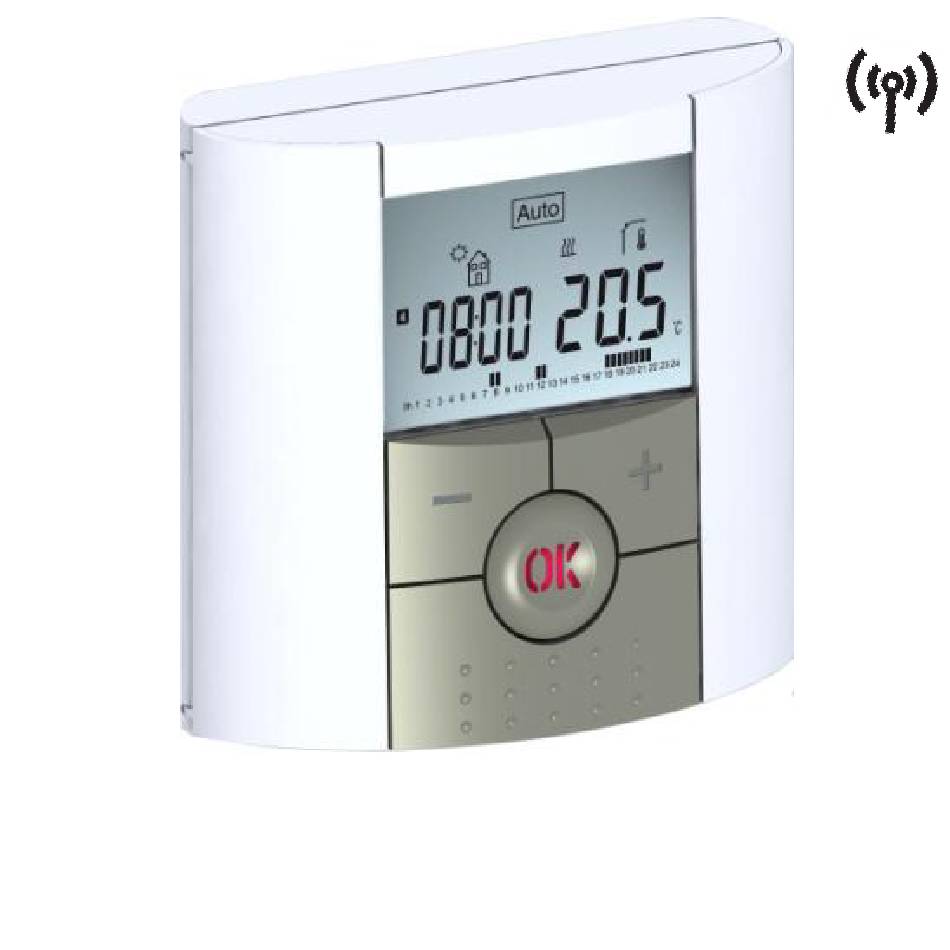

    Beschreibung des Geräts Elektronisch programmierbarer Thermostat mit LCD-Anzeige für die Regelung verschiedener Arten von Heizungssystemen. MuB_#9018480_P04880_BT-DP-RF_DE_2012-03-20.docx...
  • Seite 6 Dieses Gerät hilft Ihnen, den Energieverbrauch zu optimieren und erhöht den Komfort. - Modernes Design mit Soft-Touch-Material - Einfache Verkabelung und Installation - Funktion für einfache Programmerstellung - Wochenweise in Schritten von 30 min programmierbar - Vorübergehende manuelle Programmänderung möglich - Frostschutzfunktion - Ferien- oder Party-Funktion - Nichtflüchtiger Speicher EEPROM...

  • Seite 7: Tastenfeld

    Tastenfeld Minus-Taste (-) Plus-Taste (+) Bestätigung (OK) Status-LED Navigationstaste nach links (◄) Navigationstaste nach rechts (►) Escape-Taste ( Bearbeitungstaste ( ) MuB_#9018480_P04880_BT-DP-RF_DE_2012-03-20.docx...

  • Seite 8: Anzeige Und Led

    Anzeige und LED Rotes Dauerlicht (bei eingeschalteter Hintergrundbeleuchtung): Heizbedarf Grünes Blinken: Bestätigung erforderlich Rotes Blinken: Sensor- oder Batteriefehler MuB_#9018480_P04880_BT-DP-RF_DE_2012-03-20.docx...
  • Seite 9 Aktueller Wochentag Betriebsarten-Menü (Die aktive Betriebsart ist eingerahmt.) Programmnummer bzw. Parameternummer, falls „4“ angezeigt wird Menü der Einrichtungsparameter Symbol für Funkübertragung Anzeige des verwendeten Sensortyps und der Temperatur Regelung => interner oder externer Umgebungssensor Regelung => Fußbodensensor Regelung => interner Sensor mit Bodensensor zur Temperaturbegrenzung Anzeige der Außentemperatur Anzeige Heizbedarf...
  • Seite 10 10. Eingestellte Solltemperatur bzw. gemessene Temperatur, falls „5“ angezeigt wird. Parameterwert, falls „4“ angezeigt wird. 11. Programm wurde vorübergehend manuell geändert (bzw. bei blinkender Anzeige Funktion „ITCS“ aktiviert). 12. Uhrzeit oder Parameterbezeichnung, falls „4“ angezeigt wird. 13. Programm für den aktuellen Tag (Die aktuelle Zeitleiste blinkt.) 14.

  • Seite 11: Erstinstallation

    Erstinstallation Dieser Abschnitt führt Sie durch die Erstinstallation Ihres Thermostats. Batterien einlegen - Öffnen Sie die beiden seitlichen Abdeckungen und legen Sie die 2 mitgelieferten alkalischen Micro- Batterien (AAA) ein. (Falls sich die Batterien bereits im Batteriefach befinden, entfernen Sie den kleinen Schutzaufkleber.
  • Seite 12 Hinweis: Um zum vorangegangenen Wert zurückzugelangen, drücken Sie die Escape-Taste Reihenfolge der Einstellung von Uhrzeit- und Datumsangaben: Uhrzeit und Wochentag: Einstellung der Stunden Einstellung der Minuten Einstellung des Wochentags (1 = Montag) Datum: Einstellung des Tags im Monat Einstellung der Zahl für den Monat (01 bis 12) Einstellung des Jahres (Jahrhundert) Einstellung des Jahres Anschließend erscheint die Meldung „Save“, und...

  • Seite 13: Funkverbindung Einrichten

    Funkverbindung einrichten - Um die Verbindung zwischen Thermostat und Empfänger zu konfigurieren, müssen Sie zunächst Ihren Empfänger in den Modus RF init für die Funkinitialisierung versetzen. (Sehen Sie hierzu bitte in den Unterlagen zum Funkempfänger nach. Nur Funkempfänger gleicher Reichweite sind kompatibel.) - Halten Sie nun die Bearbeitungstaste des Thermostats ( ) 10 Sekunden lang gedrückt.
  • Seite 14 blinkende LED angezeigt). Nachdem die Verbindung zwischen Empfänger und Thermostat konfiguriert ist, drücken Sie die Escape-Taste ( um wieder zur Hauptanzeige zurückzugelangen. - Sie können nun die Funkdistanz prüfen, indem Sie in den Raum gehen, dessen Temperatur reguliert werden soll. Bringen Sie den Thermostat in seine endgültige Position (an der Wand oder auf einem Tisch ...), und stellen Sie am Thermostat die Betriebsart „Komfort“...
  • Seite 15 Wenn die Funksignale korrekt empfangen werden, legen Sie die Einstelltemperatur nach Ihren Wünschen fest. Wenn die Funksignale nicht korrekt empfangen wurden, überprüfen Sie die Installation (Position des Empfängers, Distanz ...) * Zur Erleichterung der Installation sollte sich der Thermostat, solange er im Konfigurationsmodus ist, nahe am Receiver befinden.

  • Seite 16: Einschalten

    Einschalten Der Thermostat ist nun betriebsbereit. Standardbetriebsart ist der automatische Betrieb mit dem integrierten Standardprogramm „P1“. Montag bis Freitag 20°C 18°C 07:00 09:00 17:00 23:00 Samstag und Sonntag 20°C 18°C 08:00 23:00 Hinweis: MuB_#9018480_P04880_BT-DP-RF_DE_2012-03-20.docx...
  • Seite 17 Sie können Ihr Programm nach Wunsch individuell anpassen. Im nachfolgenden Kapitel „Festlegen der Betriebsart“, Abschnitt „Programmiermodus“ finden Sie hierzu eine genauere Erläuterung. Aktives Programm Aktuelle Programm -position Aktuelle Zeit Wenn die Hintergrundbeleuchtung ausgeschaltet ist, können Sie sie jederzeit durch Drücken der Taste (OK) einschalten. Drücken Sie anschließend nochmals (OK), um die aktuell eingestellte Temperatur anzuzeigen MuB_#9018480_P04880_BT-DP-RF_DE_2012-03-20.docx...

  • Seite 18: Festlegen Der Betriebsart

    Festlegen der Betriebsart Gehen Sie folgendermaßen vor, um die Betriebsart zu ändern: - Öffnen Sie die kleine Abdeckung in der Mitte, um auf die Navigationstasten nach links (◄) und nach rechts (►) zuzugreifen. - Mit Hilfe dieser Tasten können Sie nun auf die Betriebsarten-Zeile zugreifen.

  • Seite 19: Manuelle Betriebsart „Komfort

    Manuelle Betriebsart „Komfort“ Manuelle Betriebsart, die permanent auf die eingestellte Komforttemperatur regelt. Wenn Sie eine der Tasten (-) und (+) drücken, beginnt der Sollwert für die Komforttemperatur zu blinken und kann mit Hilfe dieser Tasten geändert werden. Manuelle Betriebsart „Absenkung“ Manuelle Betriebsart, die permanent auf die eingestellte Absenktemperatur regelt.

  • Seite 20: Betriebsart Aus

    Betriebsart AUS Verwenden Sie diese Betriebsart, um die Anlage auszuschalten. Achtung: In dieser Betriebsart kann die Anlage einfrieren. - Bei ausgeschalteter Anzeige können Sie sich jederzeit durch Drücken der Taste (OK) einige Sekunden lang die aktuelle Temperatur und die aktuelle Uhrzeit anzeigen lassen. - Um die Anlage wieder einzuschalten, verwenden Sie die Navigationstaste nach links (◄) oder nach rechts (►).

  • Seite 21: Automatischer Betrieb (Auto)

    Automatischer Betrieb (AUTO) In dieser Betriebsart verfolgt der Thermostat das ausgewählte (Standard- oder benutzerdefinierte) Programm entsprechend der jeweiligen Uhrzeit und den eingestellten Sollwerten für die Komfort- und die Absenktemperatur. Um die Solltemperatur bis zum nächsten Programmschritt kurzfristig manuell zu ändern, erhöhen oder verringern Sie den Wert einfach mit Hilfe der Tasten (-) und (+).

  • Seite 22: Programmiermodus

    Programmiermodus Aktuelles Programm Aktueller Tages- Programm Nach dem Aufruf des Programmiermodus wählen Sie zunächst mit Hilfe der Tasten (-) und (+) eine Programmnummer. Sie können entweder eines der Standardprogramme P1 bis P9 oder ein benutzerdefiniertes Programm (U1 bis U4) wählen. MuB_#9018480_P04880_BT-DP-RF_DE_2012-03-20.docx...
  • Seite 23 Wenn Sie eines der Standardprogramme P1 bis P9 wählen, haben Sie nur die Möglichkeit, das Programm anzuzeigen und auszuwählen. Morgen, Abend und Wochenende Morgen, Mittag, Abend und Wochenende Tag und Wochenende Abend und Wochenende Morgen, Abend (Badezimmer) Morgen, Nachmittag und Wochenende 7 Uhr–19 Uhr (Büro) 8 Uhr–19 Uhr und Samstag (Geschäft) Wochenende (Zweitwohnung)
  • Seite 24 Wenn Sie eines der benutzerdefinierten Programme U1 bis U4 wählen, können Sie das Programm nicht nur auswählen und anzeigen, sondern auch individuell anpassen. Voreinstellung: U1, U2, U3, U4 = Komforttemperatur an allen Tagen der Woche - Drücken Sie die Bearbeitungstaste ( ), um ein benutzerdefiniertes Programm anzupassen.
  • Seite 25 Die Uhrzeit für das Verlassen der Räumlichkeit muss eingestellt werden. Mittlerer Schritt des Tages Komforttemperatur) Die Uhrzeit für die Rückkehr muss eingestellt werden. Letzter Schritt des Tages Absenktemperatur) Die Zubettgehzeit muss eingestellt werden. - Die Zeiten können in Schritten von 30 Minuten programmiert werden.
  • Seite 26 und dann mit der Taste (OK) zum nächsten Schritt wechseln. - Die Programmerstellung beginnt immer mit Tag 1 (Montag). Nachdem Sie die Taste ( ) gedrückt haben, erscheint folgende Anzeige: Sie können nun mit Hilfe der Tasten (-) und (+)die Uhrzeit für den ersten Schritt des Programms einstellen.
  • Seite 27 Drücken Sie zur Bestätigung (OK), und fahren Sie mit dem nächsten Schritt fort. Sie können nun wählen, welcher Art der nächste Schritt des Programms sein soll (blinkende Symbole). Es stehen 2 Optionen zur Auswahl: MuB_#9018480_P04880_BT-DP-RF_DE_2012-03-20.docx...
  • Seite 28 - 1. Option: Auswahl des Schlafsymbols (Abschluss des Tages) - 2. Option: Auswahl des Symbols für das Verlassen der Räumlichkeiten. Damit wird dem Programm für den betreffenden Tag ein weiterer Schritt hinzugefügt. Wenn Sie Ihre Wahl getroffen haben, drücken Sie zur Bestätigung (OK).
  • Seite 29 Sie können nun gleich mit Hilfe der Tasten (-) und (+) die Uhrzeit für den nächsten Schritt – die Rückkehr – einstellen. Drücken Sie zur Bestätigung (OK), und fahren Sie mit dem nächsten Schritt fort. MuB_#9018480_P04880_BT-DP-RF_DE_2012-03-20.docx...
  • Seite 30 Sie können wieder wählen, welcher Art der nächste Schritt des Programms sein soll (blinkende Symbole). Es stehen 2 Optionen zur Auswahl: - 1. Option: Auswahl des Schlafsymbols (Abschluss des Tages) - 2. Option: Auswahl des Symbols für das Verlassen der Räumlichkeiten. Damit wird dem Programm für den betreffenden Tag ein weiterer Schritt hinzugefügt.
  • Seite 31 Drücken Sie zur Bestätigung (OK), und schließen Sie die Bearbeitung des ersten Tages ab. Wenn Sie möchten, können Sie das soeben für diesen Tag erstellte Programm nun für die darauffolgenden Tage kopieren. Wählen Sie mit Hilfe der Tasten (-) oder (+) die Option YES oder die Option no aus, und bestätigen Sie Ihre Auswahl mit (OK).
  • Seite 32 - Wenn Sie „no“ gewählt haben, können Sie nun ein Programm für den Dienstag erstellen. (Gehen Sie dazu ebenso vor wie beim ersten Tag.) - Wenn Sie „YES“ gewählt haben, können Sie das Programm nun für den folgenden Tag kopieren (für Dienstag, Mittwoch, ...
  • Seite 33 Drücken Sie (OK), um Ihr Programm zu speichern und in den automatischen Betrieb (AUTO) zurückzukehren, der nun Ihrem benutzerdefinierten Programm folgt. Um Ihr Programm zu löschen und in den Betriebsmodus zurückzukehren, drücken Sie die Escape-Taste ( MuB_#9018480_P04880_BT-DP-RF_DE_2012-03-20.docx...

  • Seite 34: Betriebsart „Urlaub

    Betriebsart „Urlaub“ In der Betriebsart „Urlaub“ können Sie die Frostschutztemperatur für eine bestimmte Zahl von Tagen einstellen. - Stellen Sie die Dauer in Tagen „d“ mit den Tasten (-) und (+) ein, und drücken Sie zum Aktivieren die Taste (OK). (Sie können eine Dauer von 1 bis 99 Tagen eingeben.) - Die eingestellte Frostschutztemperatur ist ein...

  • Seite 35: Betriebsart „Timer

    Wenn Sie die Urlaubsfunktion vor Ablauf des Zeitraums beenden möchten, setzen Sie den Wert für die Dauer mit Hilfe der Taste (-) auf „no“. Betriebsart „Timer“ In der Betriebsart „Timer“ können Sie die Temperatur für einen speziellen Zeitraum und die Dauer dieses Zeitraums einstellen.
  • Seite 36 - Anschließend können Sie mit den Tasten (-) und (+) die gewünschte Solltemperatur festlegen. Drücken Sie (OK), um die Funktion zu aktivieren. (Vorgegeben ist ein Wert von 22 °C.) Daraufhin beginnt das Symbol zu blinken, und die Zahl der verbleibenden Stunden/Tage wird bis zum Ende des Zeitraums angezeigt.

  • Seite 37: Spezialfunktionen

    Spezialfunktionen: Tastensperre-Funktion Verwenden Sie diese Funktion, um jegliche Änderungen an Ihren Einstellungen zu verhindern (im Kinderzimmer, in einem öffentlich zugänglichen Raum, ...). - Zum Einschalten der Tastensperre halten Sie die Escape-Taste ( ) gedrückt, und drücken Sie gleichzeitig die Bearbeitungstaste ( ). - Auf der Anzeige wird daraufhin das Symbol „...
  • Seite 38 Außensensor) schnell ablesen, indem Sie mehrmals die Escape-Taste () drücken. Diese Möglichkeit zum „Durchblättern“ steht nur auf der Hauptanzeige zur Verfügung. Sie können folgende Werte ablesen: - die aktuell vom Thermostat angestrebte Solltemperatur; - die Umgebungstemperatur; - bei Anschluss eines externen Sensors: die Fußbodentemperatur –...

  • Seite 39: Parametermenü

    Parametermenü Ihr Thermostat verfügt über ein Parametermenü, das Sie aufrufen können, indem Sie die Bearbeitungstaste ( ) 5 Sekunden lang gedrückt halten. Das Parametermenü wird geöffnet und zeigt den ersten Parameter: Sie können nun mit den Navigationstasten (◄) und (►) zum einzustellenden Parameter wechseln. Rufen Sie den Parameter mit (OK) auf, ändern Sie ihn mit (-) oder (+), und bestätigen Sie anschließend Ihre Änderung mit (OK).
  • Seite 40 Um das Parametermenü zu schließen, wählen Sie den Parameter « End » aus, und drücken Sie (OK). Vorgabewert und weitere Möglichkeiten RF INI: Konfiguration der Funkverbindung Sendet das Funkverbindungssignal für die Zuordnung des Funkthermostats zum Funkempfänger. Zusätzlich müssen Sie auch den Empfänger gleichzeitig in den Funkkonfigurationsmodus versetzen.
  • Seite 41 AirC: Kalibrierung des internen Sensors Die Kalibrierung ist nach 1 Tag Betrieb mit unveränderter Solltemperatur folgendermaßen durchzuführen: Platzieren Sie im Raum ein Thermometer in 1,5 m Abstand zum Fußboden (selber Abstand wie beim Thermostat), und kontrollieren Sie nach 1 Stunde die tatsächliche Raumtemperatur.
  • Seite 42 OutC , AMbC , FlrC: Kalibrierung des angeschlossenen externen Sensors Die Kalibrierungsmethode entspricht der Beschreibung zum Parameter „04 AirC“ weiter oben. HG: Frostschutztemperatur in der Betriebsart „Urlaub“ Vorgegebener Wert 10 °C. Mit den Tasten (-) und (+) können Sie die Einstellung für die Frostschutztemperatur ändern.
  • Seite 43 können nun Ihren Thermostat programmieren, ohne die Temperatur im Voraus anpassen zu müssen, weil der Thermostat den Zeitversatz automatisch berücksichtigt. Clr ALL: Wiederherstellen der Werkseinstellungen Halten Sie die Taste (OK) 10 Sekunden lang gedrückt, um die Solltemperaturen und die Benutzerparameter im Parametermenü...

  • Seite 44: Technische Daten

    Technische Daten Umgebungsbedingungen: Betriebstemperatur: 0 bis 40 °C Transport- und Lagertemperatur: -10 bis +50 °C Elektrische IP30 Schutzart KLASSE II Installationsklasse Verschmutzungsgrad Temperaturmessgenauigkeit 0.1°C Temperatureinstellbereich 5 bis 35 °C in Schritten von Komfort-, Absenktemperatur 0,5 °C Urlaub (Frostschutz) 10 °C (einstellbar) Timer 5 bis 35 °C Proportionalbereich (PWM...
  • Seite 45 Sensorelemente: Intern und extern (optional) NTC 10k bei 25 °C Funkfrequenz 868 MHz (< 10 mW) Wird im Parametermenü Software-Version angezeigt: Vers xxx EN 60730-1: 2003 EN 61000-6-1: 2002 EN 61000-6-3: 2004 Normen und Konformität: EN 61000-4-2: 2001 Dieser Thermostat wurde in EN300220-1/2 Übereinstimmung mit den EN301489-1/3...

  • Seite 46: Fehlersuche Und -Behebung

    Fehlersuche und -behebung Der BT DP-01 lässt sich nicht einschalten. - Überprüfen Sie, ob der Schutzaufkleber auf den Batterien entfernt wurde. - Überprüfen Sie, ob die Batterien in Batterieproblem der richtigen Richtung eingelegt sind. - Überprüfen Sie die Batteriekapazität. Die LED des BT DP-01 blinkt rot. Das Symbol blinkt (Umgebungssensor).
  • Seite 47 (Fußbodensensor). - Überprüfen Sie die Verbindung zum Sensor. - Trennen Sie den Sensor ab, und überprüfen Sie ihn mit einem Ohmmeter. (Der Messwert muss ca. 10 kOhm betragen.) Batteriespannung Das Symbol blinkt (Batterien). ist zu niedrig. - Ersetzen Sie die Batterien. Der BT DP-01 scheint korrekt zu funktionieren, aber die Heizung arbeitet nicht richtig.

  • Seite 48: Standardprogramme

    allen anderen elektrischen Geräten oder Funkelementen (GSM, Wi-Fi, ...) platziert sein. - Der Empfänger darf nicht an einem metallischen Teil oder beispielsweise zu nahe an einer Wasserleitung (Kupfer, …) platziert sein. Der BT DP-01 scheint korrekt zu funktionieren, aber Raumtemperatur stimmt nie mit dem Programm überein. - Überprüfen Sie Uhr.
  • Seite 49 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 50 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 51 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 52 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 53 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 54 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 55 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 56 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 57 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223 0 1 2 3 4 5 6 7 8 9 10 111213141516 17 1819 20212223...
  • Seite 58 PPLIMP12374 Ab rev : 5/01/2012 MuB_#9018480_P04880_BT-DP-RF_DE_2012-03-20.docx...
  • Seite 59 Erweiterte Einstellungen, Einstellungsmenü Watts BT- Dx Typen Externer Sensor NTC type 10k Ω at 25°C (ß = 3950) Vorgehensweise BT-D Version Drücken Sie ca. 10 Sek. Um in das Einstellungsmenü zu gelangen navigieren Sie auf das AUS Symbol ( ), nun drücken Sie für ca. 10 .
  • Seite 60 Die 2 folgende Parameter sind nur bei der kabelgebundenen BT-D Version verfügbar “NC” “NO” Stromlos geschlossen Stromlos offen Art der Ansteuerung (Ausgang bei Anforderung (Ausgang bei geschlossen) Anforderung offen) “Yes” “No” Pumpenfestsitzschutz. Funktion aktiv Funktion NICHT aktiv “FLR” Regelung nach Fußboden- Sensor “FL.L”...
  • Seite 61 Drücken Sie ca. 10 Sekunden Um in das Einstellungsmenü zu gelangen navigieren Sie auf das AUS Symbol ( ), nun drücken Sie für ca. 10 . Im Display erscheint der Parameter „MOd“: Sekunden den zurück Knopf - Sobald Sie im Parametermenü sind, können Sie mit Hilfe der Pfeiltasten (◄) oder (►) zu den einzelnen Parametern navigieren - Verwenden Sie die Tasten (+) oder (-) um die Werte, Einstellungen im Parameter zu verändern.
  • Seite 62 Sensor “FL.L” Interner Umgebungs- Sensor mit FB Temperaturbegrenzung (siehe Parameter 26&27) “amb” Externer Umgebungs- Sensor AirS --- “__._” Anzeige gemessene Temperatur, interner Sensor. Anzeige gemessene Temperatur externer Sensor OUTS --- “__._” (Fußboden-Sensor). “no” Minimalbegrenzung Bodentemperatur. Nur möglich Minimalberenzu FL.Lo --- “FL.Hi”...
  • Seite 63 Installation Installation Installation Instalación Installazione – – instalação installatie Asennus Installation Installasjon – – ~1,20M Min 20cm NTC 10k (25°C) 60mm 27mm 83mm PPLIMP10242Aa Montage BT-D-RF_BT-DP-RF_PPLIMP10242Aa_2012-03-22.docx...
