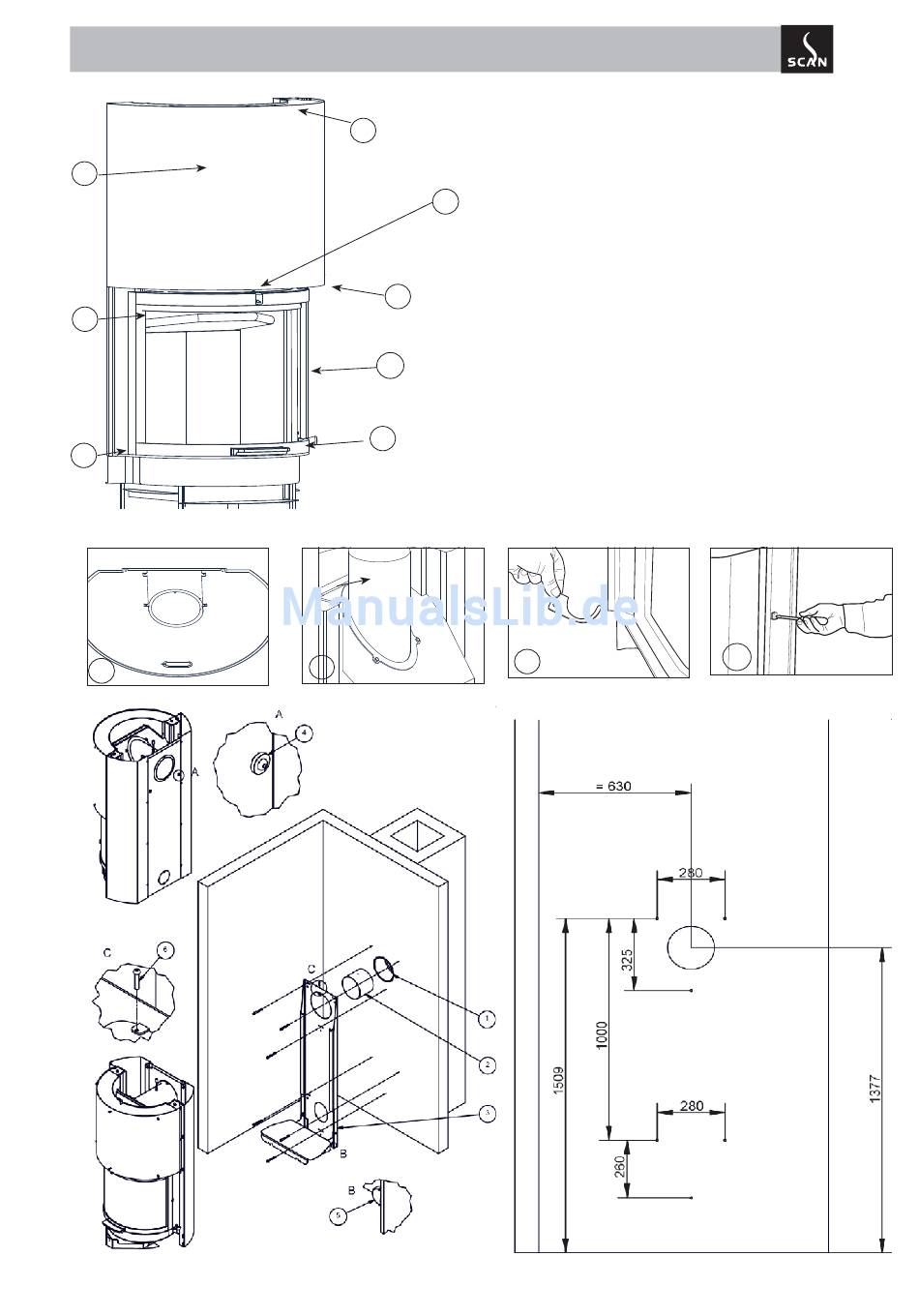

SCAN DSA 5 Gebrauchsanweisung Seite 3

Scan DSA 5 Wandmodell
4
2
5
Fig. 1
3
Bitte lesen Sie diese Gebrauchsanweisung sowie die generelle Aufstellanleitung gründlich durch, bevor Sie mit
3
7
6
1
4
der Montage beginnen oder den Ofen in Betrieb nehmen.
Rauchumlenkplatte
Nach dem Reinigen des Schornsteins ist es notwendig, den
herunterfallenden Russ an der Rauchumlenkplatte zu entfer-
nen. Bei der Demontage werden die Halterungen an einer Seite
herausgezogen, und die Rauchumlenk- platten können schräg
herausgenommen werden. Bitte mit Sorgfalt vorgehen, damit die
8
aus dem porösen Material gefertigte Rauchumlenkplatte keinen
Schaden nimmt.
Reinigung der Glasscheibe
Wichtig! Vor der Reinigung Tür schließen und fest arretieren.
Dies geschieht anhand des Arretierungs-knopfes. (Siehe
Öffnung der Tür)
Zum Schutz der Dichtung wird der Keil (Fig. 5) unter der Tür an
der linken Seite platziert. Die Schraube rechts in der Mitte des
Türrahmens (Fig. 6) im Uhrzeigersinn drehen (Sechskantschlüssel
verwenden), danach kann die Tür herausgeschwenkt werden.
Nach der Reinigung wird die Tür geschlossen, die Schraube wieder
zugespannt und der Keil entfernt.
5
Bohrschablone:
6
