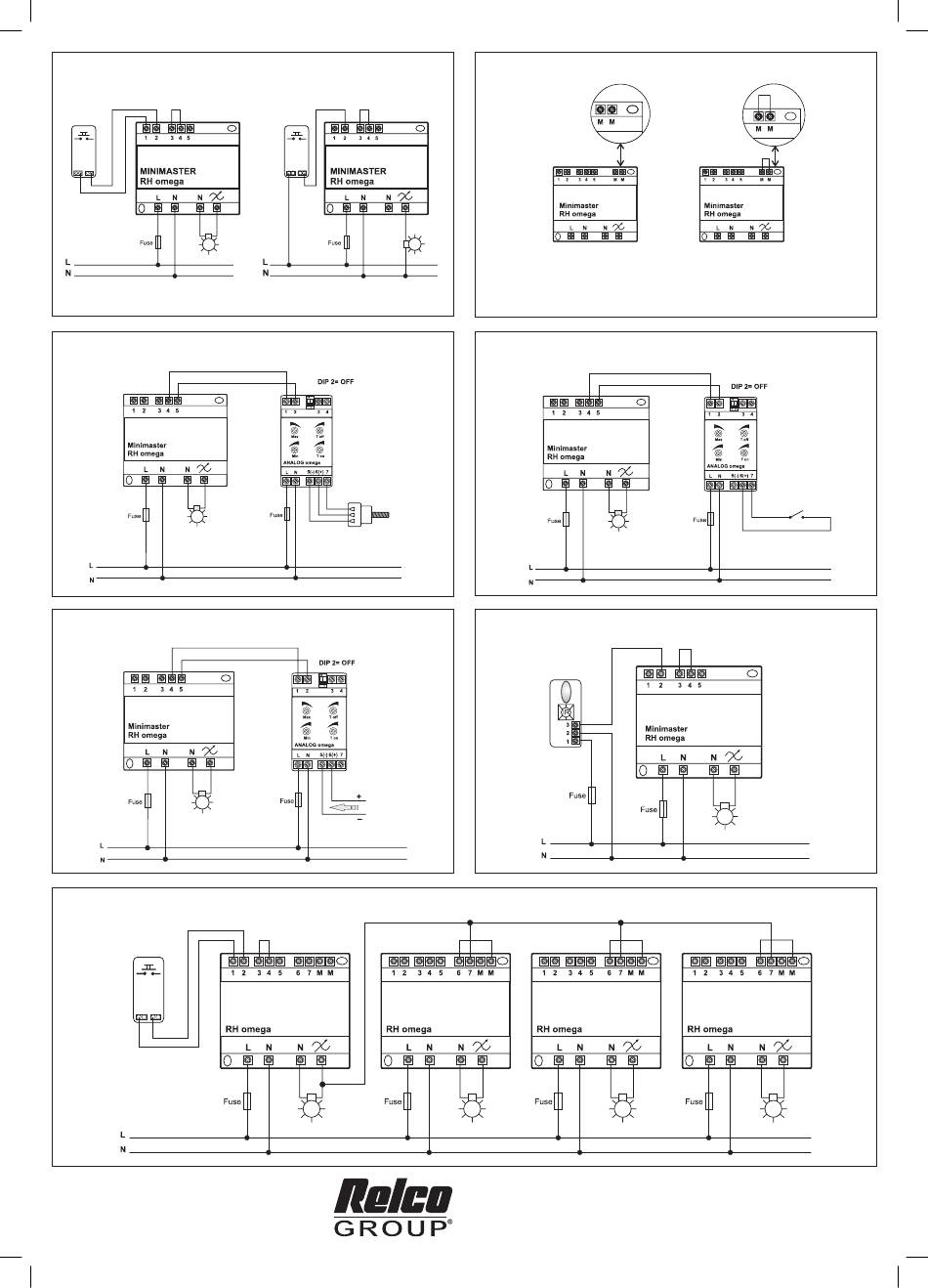

Fig. 9 - MINIMASTER Omega + RH Omega - Schema base - Wiring diagram
Il morsetto 1, internamente è collegato al morsetto L
Terminal 1, internally connected to terminal L
I morsetti N - N sono internamente collegati tra loro
Terminal N - N are internally connected
Fig. 11 - MINIMASTER Omega + RH Omega + ANALOG Omega
Comando con potenziometro - Potentiometer control
Fig. 13 - MINIMASTER Omega + RH Omega + ANALOG Omega
Comando con segnale 0÷10Vcc - Signal 0÷10Vcc signal control
Fig. 15 - RH Omega - Sincronizzazione (solo per RH Omega) - Synchronisation (only for RH Omega)
Fig. 10 - MINIMASTER Omega + RH omega
Mantenimento memoria - Maintenance memory
Senza memoria
Without memory
Morsetti di memoria: I morsetti denominati "M M" permettono, dove richiesto, di far mantenere la
memoria anche in assenza di tensione di rete semplicemente ponticellando i morsetti stessi.
Memory terminals: The terminals "M M" allow, where needed, to simply maintain the memory in
absence of tension by putting a bridge between these terminals.
Fig. 12 - MINIMASTER Omega + RH Omega + ANALOG Omega
Contatto relè passo-passo - Step relay control
Potenziometro
Potentiometer
100Kohm
Fig. 14 - MINIMASTER Omega + RH Omega + RICE IR
Solo per ricevitori infrarosso L.C. Relco - Only for infrared receivers L.C. Relco
Ingresso
Input
0÷10Vcc
Via delle Azalee, 6/A
20090 Buccinasco (MI) - Italy
Tel. 02488616.1 - Fax 0245712270
mail: tecnico@relco.it - www.relco.it
Con memoria
With memory
Contatto relè
passo-passo
Step relay contact
