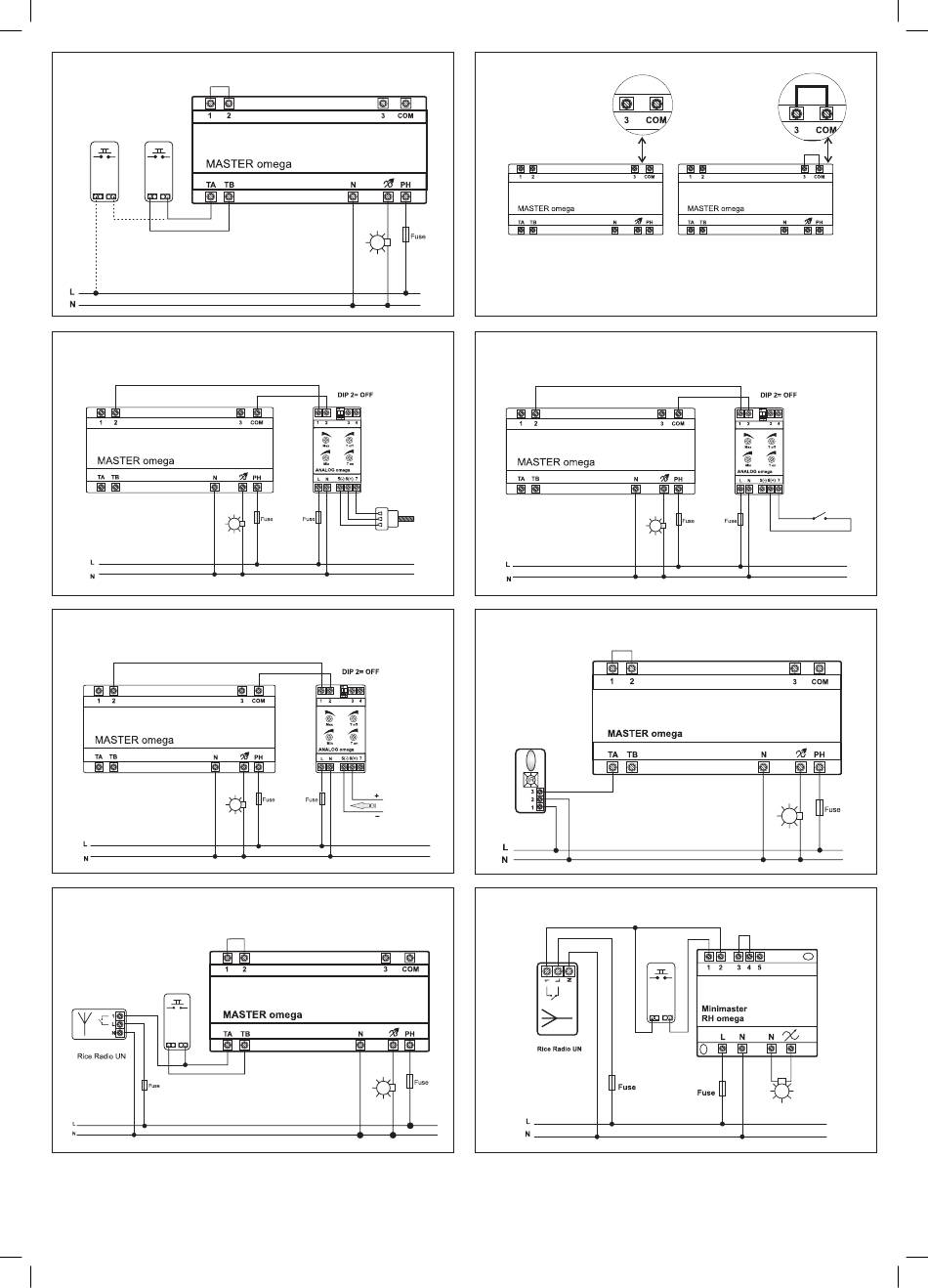

Fig. 1 - MASTER Omega - Schema base - Wiring diagram
Il morsetto TB internamente è collegato al morsetto PH
The terminal TB is inetrnally connected to the terminal PH
Fig. 3 - MASTER Omega + ANALOG Omega
Comando con potenziometro - Potentiometer control
Fig. 5 - MASTER Omega + ANALOG Omega
Comando con segnale 0÷10Vcc - Signal 0÷10Vcc signal control
Fig. 7 - MASTER Omega + RICE RADIO UN
Solo per ricevitori onde radio L.C. Relco - Only for radio wave receivers L.C. Relco
Fig. 2 - MASTER Omega - Mantenimento memoria - Maintenance memory
Senza memoria
Without memory
Morsetti di memoria: I morsetti denominati "3 e COM" permettono, dove richiesto, di far mantenere la
memoria anche in assenza di tensione di rete semplicemente ponticellando i morsetti stessi
Memory terminals: The terminals "3 and COM" allow, where needed, to simply
maintain the memori in absence of tension by putting a bridge between these terminals
Fig. 4 - MASTER Omega + ANALOG Omega
Comando con relè passo-passo - Step relay control
Potenziometro
Potentiometer
100Kohm
Fig. 6 - MASTER Omega + RICE IR
Solo per ricevitori infrarosso L.C. Relco - Only for infrared receivers L.C. Relco
Ingresso
Input
0÷10Vcc
Fig. 8 - MINIMASTER Omega + RH Omega + RICE RADIO
Con memoria
With memory
Contatto relè
passo-passo
Step relay contact
