be eliminated in any way. In cases of installation in plants with audio systems, there
could be disturbances caused by the proximity of the wires carrying the audio signal
to those of the regulated phase (regulator output); in these cases, provide two different
channels with a distance between them of at least 1 meter for the entire length of the
line. The installation is to be performed scrupulously following the wiring diagrams
and only after cutting off all power inputs to the system. The unit is to be housed
inside the electric panel, where the reference temperature must not be greater than
35°C.; for every 10°C. higher, reduce the label power by 20%. Limit the length of the
wires (max 1 meter) connecting the terminals of the power module to any auxiliary
modules (ANALOG). For the hook-up wiring, use appropriate terminals and re-tighten
the screws after two hours of operation. The power dissipated by the equipment is
equal to 2W/A for MASTER and MINIMASTER, and 3.5W/A for RH omega.
The system must be protected with high interruption power fuses:
MASTER = T 10 AH/250V
RH OMEGA = T 3,15 AH/250V
MINIMASTER = T 6 ,3 AH/250V.
D
Allgemeine anwendungshinweise
Die Regulierung erfolgt mittels der Schalter NA (nicht inbegriffen), nicht jene mit
Leuchtsignal verwenden, außer wenn das Leuchtsignal selbst mit Energie beschickt
wird. Ein- und Ausschaltung erfolgen durch einen kurzen Druck auf den Schalter (
Einschaltungs- Ausschaltungsimpuls <300mS ), im Moment des Ausschaltens wird
der Wert der Beleuchtungsintensität gespeichert, außer bei Netzunterbrechungen
über 200 ms. Die gleiche Funktion weist auch der Master Omega uaf, wenn man die
Klemmen 3 - COM (Abb. 2) überbrückt. Als Alternative des klassischen mechanischen
Schalters ist es möglich, die sensorielle Module der Serie SHUI, Artikel RIP MO 34 S
anzuwenden.., oder Infrarotempfangsgeräte sowie Radiowellen der Serie ALADINO. Um
eine Variierung zu erhalten, drückt man solange den Schalter bis die erwünschte Stufe
erreicht ist, hat man das Niveau erreicht, unterbricht man den Kontakt. Möchte man
während der Regulierung die Richtung wechseln, unterbricht man den Kontakt und
stellt ihn darauf wieder her, möchte man mehrere Schaltimpulse, ist es ausreichend,
mehrere Schalter parallel zu verbinden.
Nur für RH OMEGA
RH omega ist mit der Technologie IGBT realisiert, deshalb geeignet für die Regulierung
von elektronischen Transformatoren, er verfügt über soft-start und Schutzvorrich-
tungen; Thermo-Überlastung und Kurzschluss. Während der Installation muss ein
freier Luftraum von 36 mm (2 Modulen DIN) vorgesehen werden, zwischen einem
Gerät und dem anderen (Abb. A).
Zubehör
Die Geräte können mit Schnittflächenmodulen kombiniert werden, um die Art der
Schaltung zu ändern, wie zum Beispiel ANALOG omega, der es ermöglicht eine
Regulierung mit Verstärker durchzuführen (inbegriffen), oder mittels eines Signals
0÷10Vcc auch aufwärts-abwärts- Rampen zu realisieren.Für weitere Informationen
bitte die Beschreibungen eines jeden Gerätes im Katalog beachten.
Normen für die installierung und die anwendung
Der elektronische Regulator wird serienmäßig an die Ladung gekoppelt, die Schalterli-
nie soll innerhalb von 65 m Länge enthalten sein, für längere Verbindungen verwendet
man ein Unterstützungsrelais. Im Falle der Anwendung mit Transformatoren,
RH omega für elektronische, MASTER und MINIMASTER für elektromechanische,
dann findet die Regulierung stets auf dem primären statt. (230 V). Das Summen
der Geräte (ausgeschlossen RH omega), liegt in der Norm und wird von einem Filter
provoziert der für die Auszeichnung "CE" erforderlich ist. Für die Regulierung der elek-

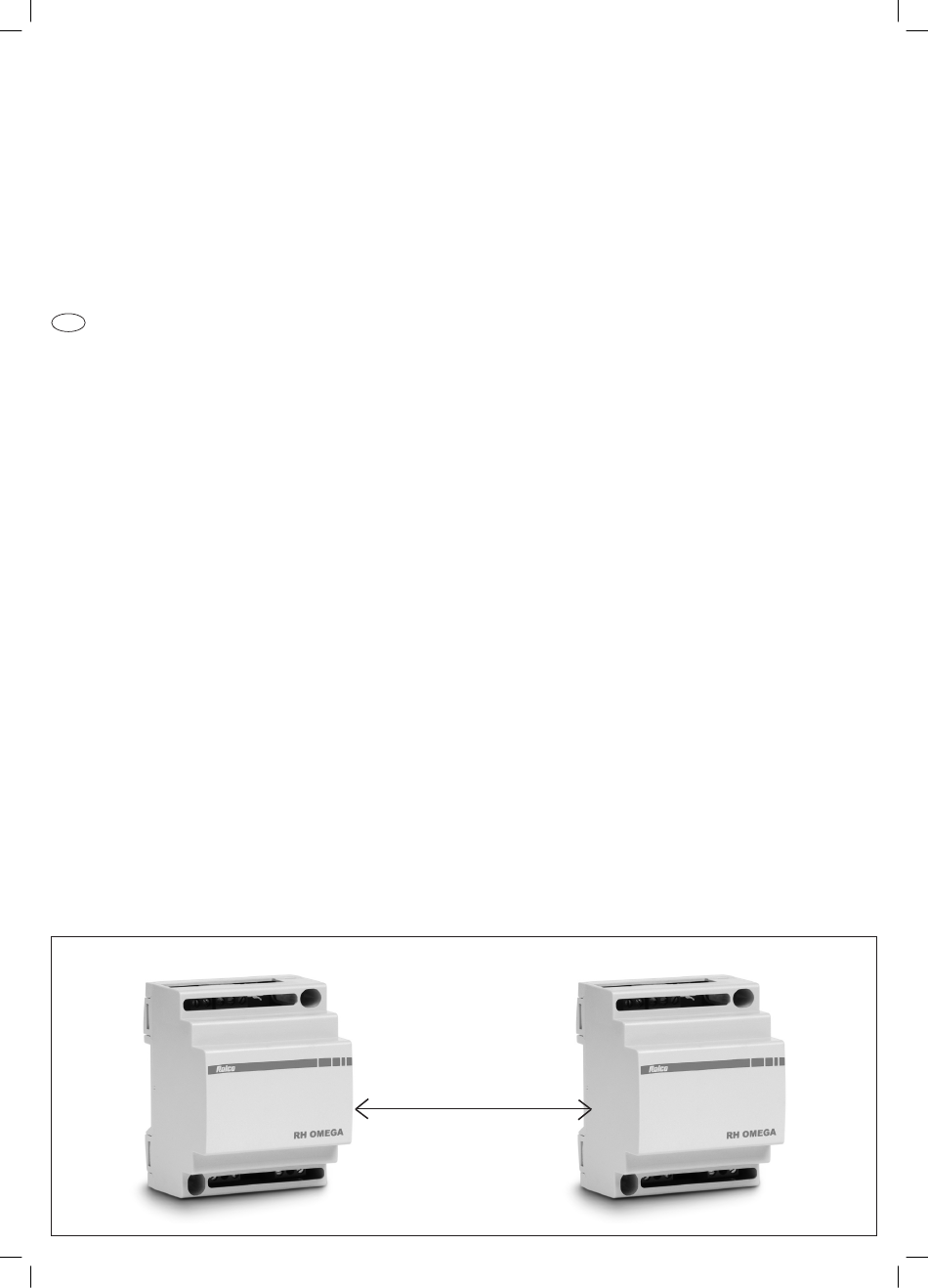

Fig. A - Abb. A
tromechanischen Transformatoren verwendet man keine, die größer als 300 VA sind,
dieses Limit wird zum Schutz des Transformators selbst gesetzt. Die Regulierung der
elektromechanischen Transformatoren ist durch ein Summen charakterisiert, welches
auf keinen Fall verhindert werden kann. Im Falle einer Installierung in Audiosystemen,
könnte es zu Störungen kommen, die durch die Koppelung von Kabeln herrührt, welche
das Audiosignal mit dem der regulierten Phase verbindet (Ausgang des Regulators), in
diesem Fall muss man abgesehen von unterschiedlichen Kanalisierungen, auch eine
Mindestdistanz von einem Meter für die gesamte Linienstrecke vorsehen. Die Instal-
lierung muss unter der aufmerksamen Berücksichtigung der Verbindungsschemen
durchgeführt werden, dabei muss die Stromzufuhr zur Anlage unterbrochen sein, die
Unterbringung muss im Innern des elektrischen Pults durchgeführt werden, wobei die
Bezugstemperatur nicht höher als 35° C sein darf, bei jeweils 10° C mehr reduziert
man die Leistung um 20 %. Man beschränkt die Länge der Leitungen (max 1 meter),
welche die Klemmen zwischen der Leistungsmodule und eventuellen Hilfsmodulen
(ANALOG) verbindet. Für die Verbindungskabel verwendet man Kabelanfänge, dabei
zieht man die Schrauben nach zwei Stunden Anwendung erneut an. Die zerstreute
Leistung der Geräte beträgt 2W/A für MASTER und MINIMASTER, und beträgt 3,5W/A
für RH und omega.
Die Anlage muss mit Sicherungen von hoher Unterbrechungsleistung geschützt
werden:
MASTER = T 10 AH/250V
RH OMEGA = T 3,15 AH/250V
MINIMASTER = T 6,3 AH/250V.
