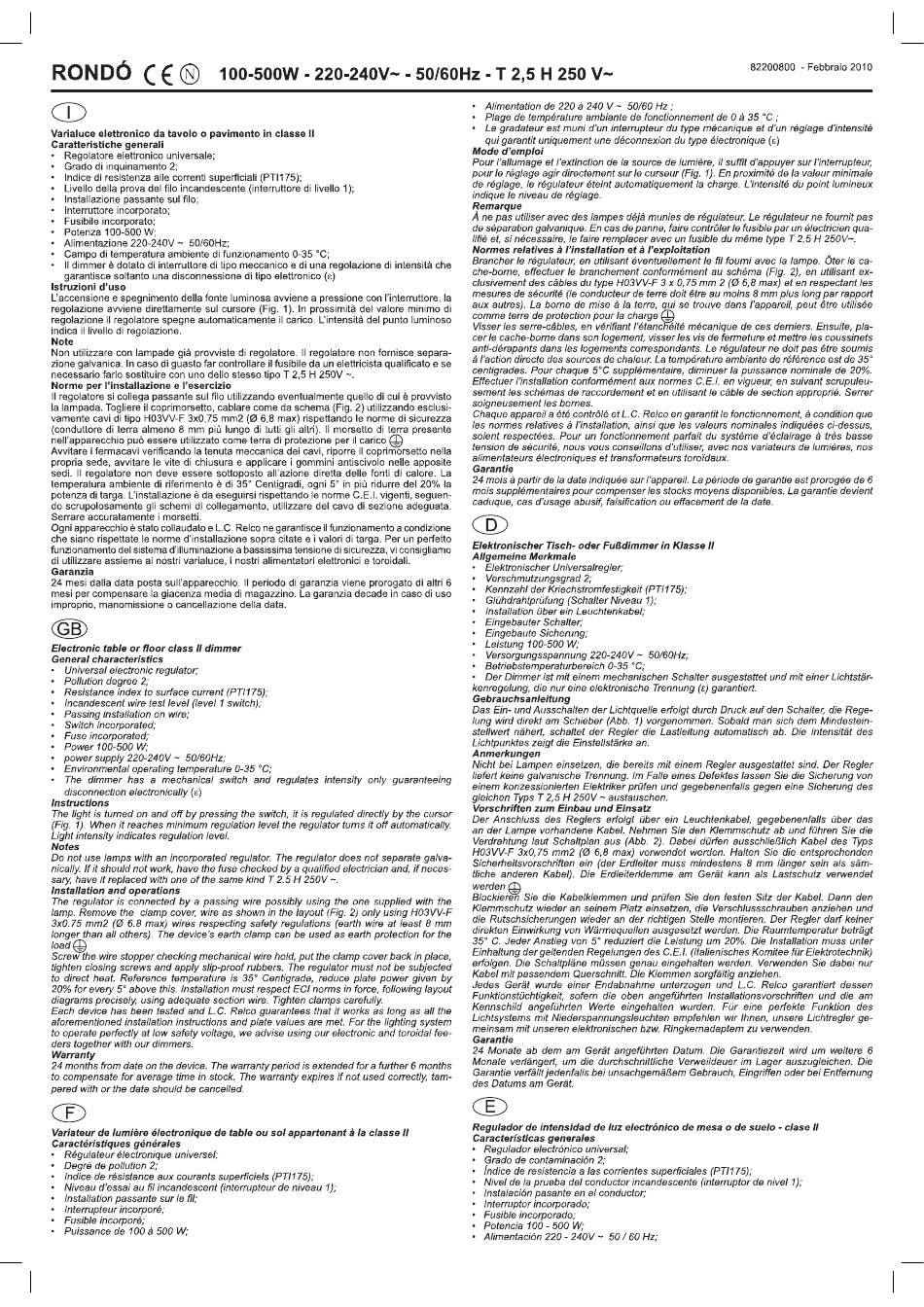

RELCO RONDO Kurzanleitung

RONDO C€0
Varialuce elettronico da tavolo o pavimento
Caratteristiche generali
Regolatore elettronico universale;
Grado di inquinamento 2;
Indice di resistenza alle correnti superficiali (PT1175);
Livello della prova del filo incandescente (interruttore di livello 1);
Installazione passante sul filo;
nterruttore incorporato;
Fusibile incorporato;
• Potenza 100-500 W;
• Alimentazione 220-240V — 50/60Hz;
• Campo di temperatura ambiente di funzionamento 0-35 'C
I dimmer é dotato di interruttore di tipo meccanico e di una regolazione di intensitå che
garantisce soltanto una disconnessione di tipo elettronico (e)
Istruzioni d'uso
L'accensione e spegnimento della fonte luminosa avviene a pressione con l'interruttore, la
regolazione avviene direttamente sul cursore (Fig. 1). In prossimitå del valore minimo di
regolazione il regolatore spegne automaticamente il carico L'intensitå del punto luminoso
indica il livello di regolazione.
Note
Non utilizzare con lampade giå provviste di regolatore. I regolatore non fornisce separa
zione galvanica_ In caso di guasto far controllare il fusibile da un elettricista qualificato e se
necessario farlo sostiluire con uno dello stesso tipo T 2,5 H 250V —
Norme per l'installazione e l'esercizio
I regolatore si collega passante sul filo utilizzando eventualmente quello di cui é provvisto
Ia lampada. Togliere il coprimorsetto, cablare come da schema (Fig. 2) utilizzando esclusi-
vamente cavi di tipo H03VV-F 3x0,75 mm2 (Ø 6,8 max) rispettando le norme di sicurezza
(conduttore di terra almeno 8 mm piü lungo di tutti gli altri). I morsetto
nell'apparecchio pub essere utilizzato come terra di protezione per il carico
Awitare i fermacavi verificando Ia tenuta meccanica dei cavi, riporre il coprimorsetto nella
propria sede, avvitare le vite di chiusura e applicare i gommini antiscivolo nelle apposite
sedi. regolatore non deve essere sottoposto all'azione diretta delle fonti di calore. La
temperatura ambiente di riferimento é di 350 Centigradi,
potenza di targa. L'installazione é da eseguirsi rispettando Ie norme C.E.. vigenti, seguen
do scrupolosamente gli schemi di collegamento, utilizzare del cavo di sezione adeguata
Serrare accuratamente i morsetti.
Ogni apparecchio é stato collaudato e L.C Relco ne garantisce il funzionamento a condizione
che siano rispettate le norme d'installazione
funzionamento del sistema d'illuminazione a bassissima tensione di sicurezza, vi consigliamo
di utilizzare assieme ai nostri varialuce,
Garanzia
24 mesi dalla data posta sull'apparecchio
mesi per compensare Ia giacenza media di magazzino.
improprio, manomissione 0 cancellazione
Electronic table or floor class II dimmer
General characteristics
Universal electronic regulator;
Pollution degree 2;
Resistance index to surface current (P TII 75);
• Incandescent wire test level (level 1 switch);
Passing installation on wire;
Switch incorporated;
Fuse incorporated;
Power 100-500 W;
• power supply 220-240V 50/60Hz;
Environmental operating temperature 0-35 oc;
The dimmer has a mechanical switch
disconnection electronically (e)
Instructions
The light is tumed on and off by pressing the switch, it is regulated directly by the cursor
(Fig. 1). When it reaches minimum regulation level the regulator tums it off automatically.
Light intensity indicates regulation level.
Notes
Do not use lamps with an incorporated regulator. The regulator does not separate galva-
nically. If it should not work, have the fuse checked by a qualified electrician and, if neces-
sary, have it replaced with one of the same kind T 2.5 H 250V
Installation and operations
The regulator is connected by a passing wire possibly using the one supplied with the
lamp. Remove the clamp cover, wire as shown in the layout (Fig. 2) only using H03VV-F
3xO.75 mm2 (Ø 6.8 max) wires respecting safety regulations (earth wire at least 8 mm
longer than all others). The device's earth clamp can be used as earth protection for the
load
Screw the wire stopper checking mechanical wire hold, put the clamp cover back in place,
tighten closing screws and apply slip-proof
to direct heat. Reference temperature is 350 Centigrade, reduce plate power given by
20% for every 50 above this. Installation must respect ECl norms in force, following layout
diagrams precisely, using adequate section wire. Tighten clamps carefully.
Each device has been tested and L.C. Relco guarantees that it works as long as all the
aforementioned installation instructions
to operate perfectly at low safety voltage, we advise using our electronic and toroidal fee-
ders together with our dimmers
Warranty
24 months from date on the device. The warranty period is extended fora further 6 months
to compensate for average time in stock. The warranty expires
pered with or the date should be cancelled
Variateur de lumiére électronique de table ou sol appartenant
Caractéristiques générales
Régulateur électronique universel;
Degré de pollution 2;
Indice de résistance aux courants superficiels (P Til 75):
Niveau d'essai au fil incandescent (interrupteur dc niveau 1);
Installation passante sur le fil;
Interrupteur incorporé;
Fusible incorporé;
• Puissance de 100 500 W;
in classe II
di terra presente
ogni 50 in piü ridurre del 20% la
sopra citate e i valori di targa. Per un perfetto
i nostri alimentatori elettronici e toroidali
II periodo di garanzia viene prorogato di altri 6
La garanzia decade in caso di uso
della data
and regulates intensity only guaranteeing
rubbers. The regulator must not be subjected
and plate values are met. For the lighting
if not used correctly,
å la classe II
• 50/60Hz -T H 250
• Alimentation de 220ä
Plage de température ambiante de fonctionnement de Oå 35 oc ;
• Le gradateur est muni d'un interrupteur du type mécanique et d'un réglage d'intensité
qui garantit uniquement une déconnexion du type électronique (e)
Mode d'emploi
Pour l'allumage et l'extinction
pour le réglage agir directement sur le curseur (Fig. 1). En proximité de la valeur minimale
de réglage, le régulateur éteint automatiquement la charge. L 'intensité du point lumineux
indique le niveau de réglage.
Remarque
ne pas utiliser avec des lampes déjå munies
de séparation galvanique. En cas de panne, faire contröler le fusible par un électricien qua-
lifié et, si nécessaire, le faire remplacer
Normes relatives å "installation
Brancher le régulateur, en utilisant éventuellement le fil foumi avec la lampe. Öter le ca-
che-bome, effectuer le branchement
clusivement des cäb/es du type H03VV-F 3 x O,75 mm 2 (Ø
mesures de sécurité (le conducteur
aux autres). La borne de mise å la terre,
comme terre de protection pour la charge
Visser les serre-cåbles, en vérifiant l'étanc éité mécanique de ces demiers. Ensuite, pla-
cer le cache-borne dans son logement, visser les vis de fermeture et mettre les coussinets
anti-dérapants dans les logements
ä l'action directe des sources de chaleur. La température ambiante de référence est de 350
centigrades. Pour chaque 50C supplémentaire, diminuer la puissance nominale de 20%.
Effectuer l'installation conformément
sement les schémas de raccordement
soigneusement les bornes.
Chaque appareil a été contrölé et L. C. Relco en garantit le fonctionnement,
les normes relatives l'installation, ainsi que les valeurs nominales indiquées ci-dessus,
soient respectées. Pour un fonctionnement patfait du systéme d'éclairage å trés basse
tension de sécurité, nous vous conseillons
alimentateurs électroniques
Garantie
24 mois partir de la date indiquée
mois supplémentaires pour compenser les stocks moyens disponibles. La garantie devient
caduque, cas d'usage abusif, falsification ou effacement de la date.
