RELCO BRIDGE Kurzanleitung

BRIDGE
60-160W - 220-240V~ - 50/60Hz - T 0,8A H 250 V~
I

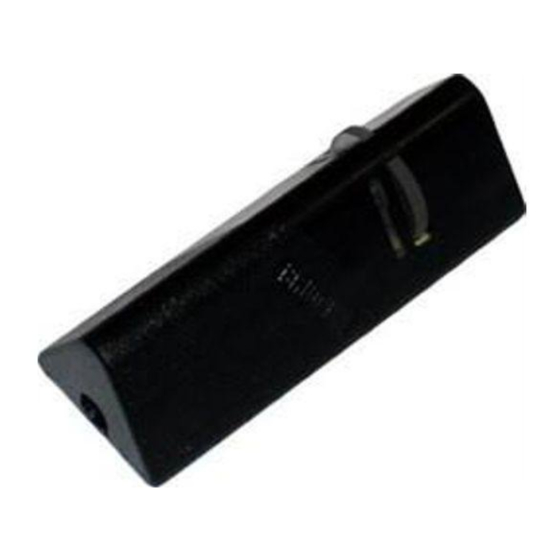

Varialuce elettronico da tavolo in classe II per:
Lampade ad incandescenza o alogene 220-240V~
Caratteristiche generali
- Regolatore elettronico con comando rotativo;
- Grado di inquinamento 2;
- Indice di resistenza alle correnti superficiali (PTI175);
- Livello della prova del filo incandescente (interruttore di livello 1);
- Installazione passante sul filo (spezzafilo);
- Punto luminoso per l'individuazione al buio e segnalazione presenza tensione di rete (l'intensità
luminosa indica il livello di regolazione: intensità luminosa massima spento).
- Fusibile incorporato;
- Potenza: 60-160W;
- Alimentazione 220-240V~ 50/60Hz.
- Il dimmer è dotato di una regolazione di intensità che garantisce soltanto una disconnessione di
tipo elettronico (ε)
N.B: L'utilizzo del dimmer con relativo segnalatore luminoso non funzionante deve essere conside-
rato un uso improprio.
Istruzioni d'uso
La regolazione avviene direttamente ruotando la manopola del regolatore. In prossimità del valore
minimo di regolazione il regolatore spegne automaticamente il carico.
Note
Non utilizzare con lampade già provviste di regolatore.
Il regolatore non è provvisto di dispositivo d'interruzione meccanica del circuito elettrico e non fornisce
quindi separazione galvanica. Prima di sostituire il fusibile togliere la spina.
In caso di guasto far controllare il fusibile da un elettricista qualificato e se necessario farlo sostituire
con uno dello stesso tipo T 0,8 A H 250V~.
Norme per l'installazione e l'esercizio
Il regolatore si collega passante sul filo utilizzando eventualmente quello di cui è provvisto la lampa-
da. Aprire i due gusci chiusi a scatto facendo leva con un cacciavite (Fig. 1) verso l'esterno, cablare
come da schema (Fig. 2) utilizzando esclusivamente del cavo 2x0,75 mm
tipo H03VVH2-F (3,5 min. x 5,6 mm) oppure H05VVH2-F (3,9 x 6,2 mm max). Avvitare i fermacavi
verificando la tenuta meccanica dei cavi, chiudere l'involucro a scatto. Il regolatore non deve essere
sottoposto all'azione diretta delle fonti di calore. La temperatura ambiente di riferimento è di 35°
centigradi, ogni 5° in più ridurre del 20% la potenza di targa. L'installazione è da eseguirsi rispettando
le norme CEI vigenti, seguendo scrupolosamente gli schemi di collegamento, utilizzare del cavo di
sezione adeguata. Serrare accuratamente i morsetti. Ogni apparecchio è stato collaudato e LC Relco
ne garantisce il funzionamento a condizione che siano rispettate le norme d'installazione sopra citate
e i valori di targa.
Garanzia
24 mesi dalla data posta sull'apparecchio. La garanzia decade in caso di uso improprio, manomissione,
cancellazione della data o inserzione di fusibili non idonei o cortocircuitati.
GB
Electronic table dimmer in class II for:
Incandescent or halogen 220-240V~ lights
General features
- Electronic light dimmer with rotary control;
- Pollution degree of 2;
- Resistance index for superficial currents (PTI175);
- Test level of the incandescent wire (level 1 switch);
- Pass through installation on the wire (switch);
- Light for locating it in the dark and signalling presence of power (the luminous intensity indicates
the regulation level: maximum luminous intensity means it is off).
- Built-in fuse;
- Power 60-160W;
- Power supply 220-240V~ 50/60Hz.
- The dimmer is equipped with an intensity adjustment that only guarantees an electronic (ε) type
disconnection
N.B: The use of dimmer with off light signalling is considered improper use.
Instructions for use
Regulation is carried out directly by turning the knob on the dimmer. The dimmer turns off as soon as
it reaches the minimum regulation value.
Notes
Do not use with lamps that already provided with a dimmer.
The dimmer is not supplied with a mechanical current interruption device and therefore does not
supply galvanic isolation. Unplug before replacing the fuse.
If faulty, have a qualified electrician check the fuse and if necessary replace it with another of the
same type T 0,8 A H 250V~.
Installation and use Standards
The dimmer has a pass through connection on the wire, if needed, use the one the light is supplied
with. Open the two click/closing plastic boxes, using a screwdriver for leverage (fig. 1), push ou-
twards, wire as shown in diagram (fig. 2), exclusively using 2 x 0.75 mm2 wire for class II H03VVH2-F
(3.5 min. x 5.6 mm) or H05VVH2-F (3.9 x 6.2 mm max) type lamps. Tighten the cable blocks verifying
the mechanical seal of the cables; close the click/closing casing. The dimmer must not be exposed to
the effect of direct heat sources. The reference ambient temperature is 35 °C. For each 5°C extra, re-
duce the power plate by 20%. Installation must be carried out respecting the IEC Standards in force,
scrupulously following the connection diagrams and using cable with a suitable section. Tighten the
terminal securely. Each appliance has been tested and LC Relco guarantees its operation, provided
that installation standards stated above and plate values are respected.
Warranty
24 months from the date placed on the device. The warranty ends if there is improper use, tampering,
cancellation of the date or insertion of unsuitable or short-circuited fuses.
F
Variateur de lumière de table ou pour plancher en classe II pour :
Lampes à incandescence ou halogènes 220-240V~
Caractéristiques générales
- Régulateur électronique avec commande rotative;
- Degré de pollution 2 ;
- Indice de résistance aux courants superficiels (PTI175);
- Niveau d'essai du fil incandescent (interrupteur de niveau 1);
- Installation passante sur fil (coupe fil);
- Point lumineux pour l'identification dans l'obscurité et signal présence tension de réseau
(l'intensité lumineuse indique le niveau de réglage: Intensité lumineuse maximum éteint);
- Fusible incorporé ;
- Puissance: 60-160W ;
- Alimentation 220-240V~ 50/60Hz.
- Le dimmer est pourvu d'une régulation d'intensité garantissant seulement une déconnexion de
type électronique (ε)
N.B: L'utilisation du variateur avec signal lumineux hors fonction est considéré comme un mauvais
emploi.
Mode d'emploi
Le réglage se produit directement en tournant le bouton du régulateur. A proximité de la valeur minimum
de réglage, le régulateur éteint automatiquement la charge.
Remarques
Ne pas utiliser avec des lampes déjà équipées de régulateur.
Le régulateur n'est pas doté de dispositif d'interruption mécanique du circuit électrique et il ne fournit
donc pas de séparation galvanique. Avant de remplacer le fusible, débrancher la fiche.
En cas de panne, faire contrôler le fusible par un électricien qualifié et si nécessaire, le remplacer par
un du même type T 0,8 A H 250V~.
Normes pour l'installation et l'exercice
Le régulateur a une installation passante sur le câble en utilisant éventuellement celui dont la lampe
est pourvue. Ouvrir les deux parties du boîtier avec fermeture à déclic en faisant levier à l'aide d'un
per lampade in classe II tournevis (fig.1) vers l'extérieur, câbler comme sur le schéma (fig.2) en utilisant exclusivement un
2
câble 2 x 0,75 mm2 pour les lampes en classe II type H03VVH2-F (3,5 min. x 5,6 mm) ou H05VVH2-F
(3,9 x 6,2 mm max.). Visser les serre-câbles en vérifiant l'étanchéité mécanique des câbles, refermer
le boîtier à déclic. Le régulateur ne doit pas être soumis à l'action directe des sources de chaleur.
La température ambiante de référence est de 35°C, tous les 5° en plus peuvent réduire de 20% la
puissance de plaque. L'installation doit être effectuée conformément aux normes CEI en vigueur,
en suivant scrupuleusement les schémas de raccordement, utiliser un câble avec une section ap-
propriée. Serrer minutieusement les bornes. Chaque appareil a été testé et LC Relco en garantit le
fonctionnement à condition de respecter les normes d'installation susmentionnées et les valeurs de
plaque.
Garantie
24 mois à compter de la date indiquée sur l'appareil. La garantie devient caduque en cas d'utilisation
impropre, de manipulation frauduleuse, d'effacement de la date ou d'insertion de fusibles non adap-
tés ou court-circuités.
D
Elektronischer Dimmer für Fußboden, Klasse II, für:
Glüh- oder Halogenlampen zu 220-240V~
Allgemeine Daten
- Elektronischer Drehregler;
- Verschmutzungsgrad 2;
- Kriechstromfestigkeit (PTI175 );
- Prüfniveau des Glühfadens (Niveauschalter 1);
- Am Kabel durchgehende Installation (Schnurschalter);
- Nachtlicht zur Erkennung im Dunkeln und Netzspannungsanzeige (die Leuchtstärke gibt die
Reglerstufe an: maximale Leuchtstärke = aus);
- Eingebaute Sicherung;
- Leistung: 60-160W;
- Stromversorgung 220-240V~ 50/60Hz.
- Der Dimmer besitzt eine Stärkeregelung, die nur eine elektronische Trennung (ε) gewährleistet
Bedienungsanleitung
Die Regelung erfolgt direkt durch Drehen des Reglerknopfes. In der Nähe des minimalen Einstellwerts
schaltet der Regler automatisch die Last ab.
Anmerkungen
Nicht mit Leuchten verwenden, die bereits einen Regler besitzen. Der Regler besitzt keine Vorrichtung
zur mechanischen Unterbrechung des Stromkreises und bietet daher keine galvanische Trennung. Vor
dem Auswechseln der Sicherung den Stecker aus der Steckdose ziehen.
Bei Störungen Sicherung von einem qualifizierten Elektriker kontrollieren und wenn nötig austauschen
lassen, und zwar durch eine desselben Typs T 0,8 A H 250V~.
Installations- und Betriebsvorschriften
IDen Regler an das Kabel anschließen, dazu eventuell das Kabel benutzen, mit dem die Lampe
ausgestattet ist. Einen Schraubenzieher nach außen als Hebel ansetzen (Abb. 1) und die beiden
durch Einrasten geschlossenen Schalen öffnen Wie im Schema (Abb.2) gezeigt verkabeln, dazu
ausschließlich Lampenkabel 2 x 0,75 mm2 Klasse II Typ H03VVH2-F (3,5 min. x 5,6 mm) oder
H05VVH2-F (3,9 x 6,2 mm max.) verwenden. Die Kabelklemmen festschrauben, den mechanischen
Halt der Kabel überprüfen und das Gehäuse durch Einrasten schließen. Der Regler darf nicht der
direkten Wirkung von Wärmequellen ausgesetzt werden. Die Referenzraumtemperatur beträgt 35°
C, bei jeweils 5° mehr die Nennleistung um 20% reduzieren. Die Installation ist unter Beachtung der
geltenden CEI-Vorschriften vorzunehmen, wobei die Anschlusspläne genau zu befolgen sind und
Kabel mit geeignetem Querschnitt zu verwenden ist. Die Klemmen sorgfältig festschrauben. Jedes
Gerät wurde geprüft, seine Funktionstüchtigkeit wird von LC Relco unter der Bedingung garantiert,
dass die oben genannten Installationsvorschriften und die auf dem Leistungsschild angegebenen
Werte beachtet wurden.
Garantie
24 Monate ab dem Datum auf der Leuchte. Die Garantie erlischt bei unsachgemäßem Gebrauch, eigen-
mächtigem Umbau, Löschung des Datums oder Einsatz ungeeigneter oder kurzgeschlossener Sicherungen.
82200600 - Febbraio 2014
